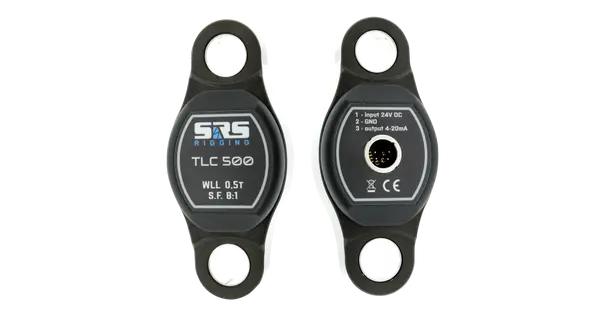

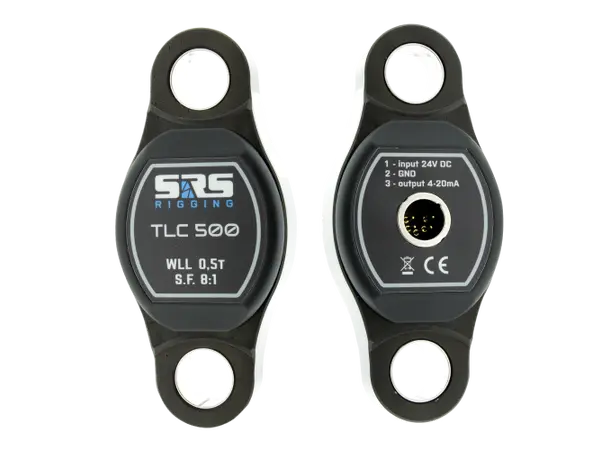

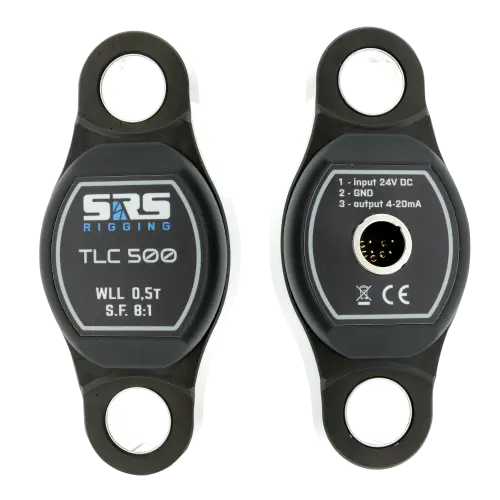

SRS TLC-500 – strekklastcelle 500 kg, 4–20 mA
TLC-500 er en lastcelleshakle for 500 kg (0,5 tonn) for lesing og måling av 4–20 mA-signaler i NLP-lastcellesystemet, med 12 cm senteravstand hull til hull. En nettverksbasert lastcelleprosessor (NLP) er nødvendig for at det komplette systemet skal fungere, og antall shakler avhenger av prosjektets størrelse og installasjon.
|
Kapasitet
0,5
tonn
|
|
Senteravstand
12
cm, hull–hull
|
Bruk og montering
TLC-500 kobles til NLP-prosessoren med en NC5MDL-kontakt (5-pin) og leverer et 4–20 mA-signal proporsjonalt med strekklasten. Pinnekonfigurasjon: pin 1 DC20V, pin 2 GND, pin 3 4–20 mA signal, pin 4 og 5 ikke tilkoblet. Senteravstanden mellom festehullene er 12 cm.
Nøkkelspesifikasjoner
| Kapasitet | 500 kg (0,5 tonn) |
| Type | Strekklastcelle (tension load cell) |
| Signal | 4–20 mA |
| Kontakt | NC5MDL (5-pin) |
| Senteravstand | 12 cm, hull–hull |
| Pinnekonfigurasjon | 1: DC20V · 2: GND · 3: 4–20 mA signal |
| Kompatibilitet | Krever NLP nettverkslastcelleprosessor |
| Produktkode | 968100 |
TLC-500 passer for opphengspunkter i NLP-baserte lastovervåkingssystemer med behov for 0,5 tonns kapasitet.
