SRS – Rigging / Lastcelleovervåking

3U · Rack / vegg / traverse

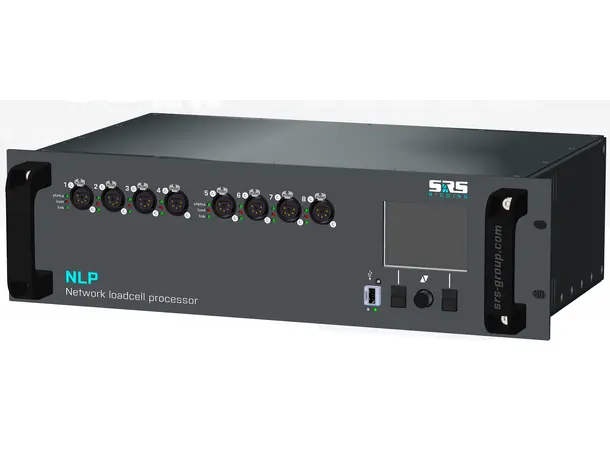

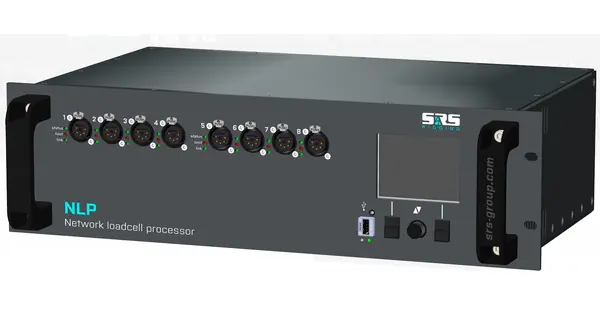

SRS NLP8-3U – nettverksbasert lastcelleprosessor, 8 kanaler

NLP-serien er utviklet for enkle og nøyaktige lastmålinger i rigging- og lastbærende installasjoner. NLP8-3U er en nettverksbasert lastcelleprosessor med 8 kanaler for 4–20 mA-lastceller, bygget for 19" rackmontering i 3U eller for vegg-/traversemontering. Last og grupper vises direkte på fargeskjermen, og enheten krever ikke PC eller Mac i normal drift. Flere NLP-enheter kan lenkes og synkroniseres som gruppe over Ethernet, slik at total last beregnes samlet på tvers av alle tilkoblede enheter i nettverket.

Strøm og tilkobling

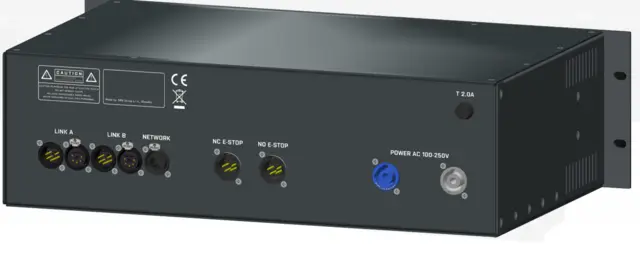

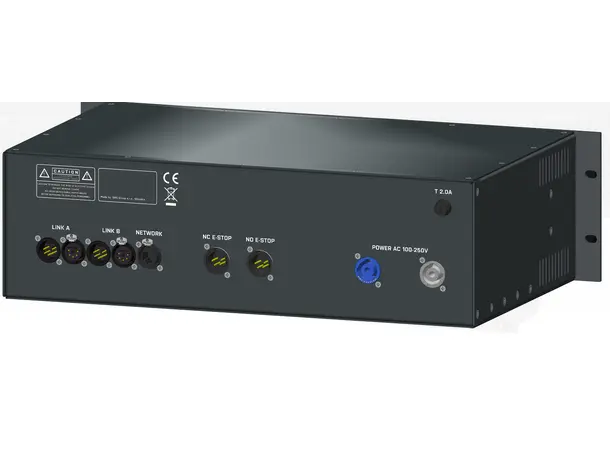

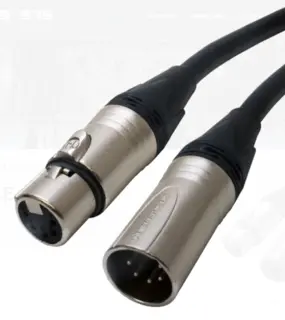

NLP8-3U strømforsynes via powerCON for enkel daisy-chain-tilkobling mellom flere enheter, og bruker standard 5-pin DMX- eller lydkabel som signalvei mellom lastceller og prosessor. To E-STOP-utganger gir direkte sikkerhetsstopp ved grenseverdier for bruk i SIL-3-systemer, mens to RS485-linjer kobler enheten til GMC-serien eller andre kompatible styresystemer. LED-indikatorer på fronten viser status for lenke, grenseverdier og drift fortløpende.

Styring og nettverk

Enheten leser verdier direkte fra analoge lastcelleshakler med 4–20 mA-utgang. Nettverksgruppe-synkronisering lar flere NLP-enheter lenkes sammen over Ethernet og beregne total last samlet på tvers av alle tilkoblede enheter – enhetene kobles med lenkekabel, og gruppesynkronisering velges i menyen på hver enhet. Tilhørende PC/Mac-programvare brukes til oppsett og oppfølging, med gratis support og oppdateringer.

Konstruksjon og montering

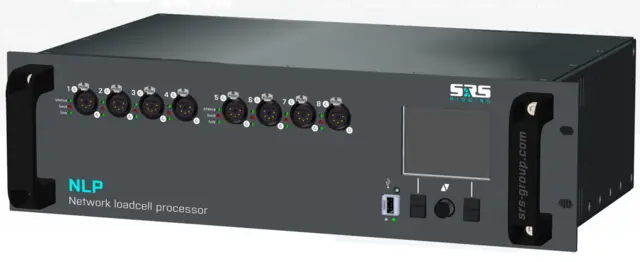

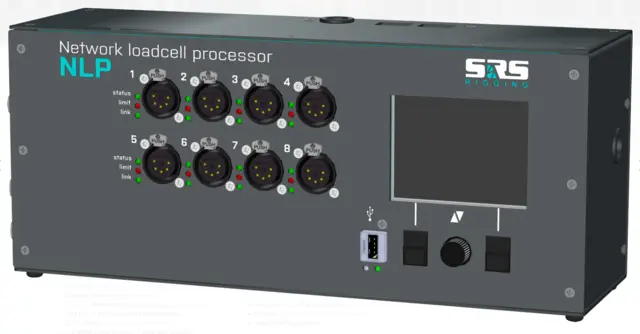

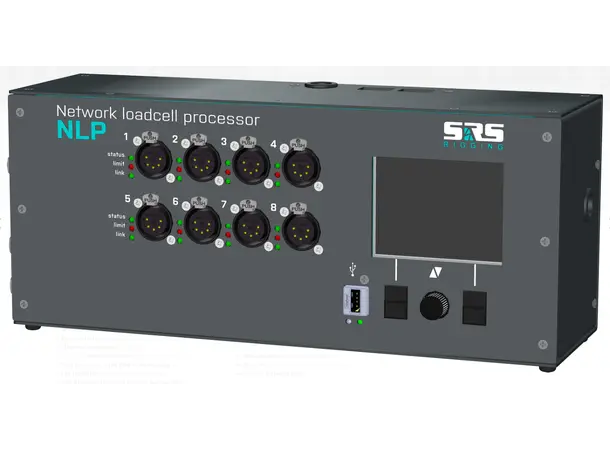

NLP8-3U leveres i et 3U 19"-rackhus som også kan monteres på vegg eller traverse. Betjening skjer via en fargeskjerm (TFT) med encoder og to knapper direkte på fronten. Den universelle strømforsyningen gjør enheten egnet for bruk verden over. Systemet forutsetter egne lastcelleshakler (følger ikke med enheten) for hvert opphengspunkt.

Nøkkelspesifikasjoner

NLP8-3U passer for riggere og produksjoner som trenger nøyaktig, nettverksbasert lastovervåking på 8 kanaler.
