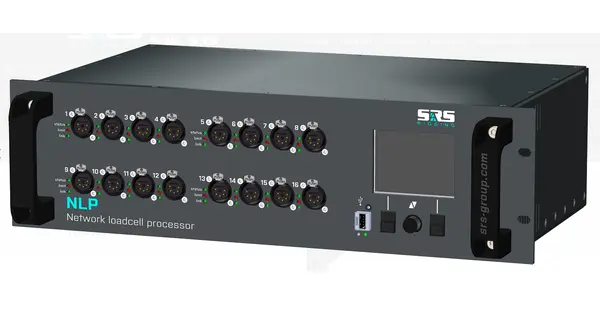

SRS NLP16-3U – nettverksbasert lastcelleprosessor, 16 kanaler, 3U rack

NLP-enheten er utviklet for enkel og nøyaktig lastmåling i rigging- og lastbærende applikasjoner. Systemet består av en nettverks-lastcelleprosessor (NLP), sjakkel (følger ikke med enheten) og en MAC/PC-programvarepakke. NLP16-3U leser analoge 4-20mA-signaler fra inntil 16 lastcelle-sjakler og har direkte E-STOP-utgang for SIL-3-systemer, med last og grupper vist på fargeskjermen (TFT) på frontpanelet. Enheten monteres i 3U 19"-rack eller på truss/vegg, og krever ikke PC eller Mac under drift eller oppsett – NLP16-3U fungerer som en fullstendig selvstendig del av riggoppsettet.

Strøm og tilkobling

NLP16-3U har inntil 16 inngangskanaler for 4-20mA-lastceller via 5-pin XLR, strømforsynes via powerCON for enkel daisy-chain-tilkobling, og benytter standard 5-pin DMX- eller lydkabel. Ethernet-tilkobling gir kommunikasjon med PC, og universell strømforsyning gjør enheten brukbar globalt.

Styring og nettverk

Betjening skjer med encoder og to knapper mot en TFT-fargeskjerm, med LED-indikasjon for link, grenser og status. To RS485-linjer kobler enheten til GMC-serien eller andre systemer. Flere NLP-enheter kan nettverksynkroniseres via Ethernet (Network Group Sync) for å beregne samlet last på tvers av alle tilkoblede enheter, og systemet kommer med tilhørende MAC/PC-programvare og løpende oppdateringer.

Konstruksjon og montering

NLP16-3U kan monteres i 3U 19"-rack eller på truss/vegg, og har direkte E-STOP-sikkerhetsutgang for grense- og varselsignaler i SIL-3-systemer.

Nøkkelspesifikasjoner

NLP16-3U passer for større riggoppsett som trenger nettverksbasert lastmåling på inntil 16 kanaler, rackmontert eller på truss/vegg.
