SRS AHD24-LV8SX – digital kjettingtaljekontroller for 24 taljer, 8 x SOCA19-utganger
SRS AHD24-LV8SX er en avansert digital kjettingtaljekontroller som styrer opptil 24 elektrisk kompatible taljer, enten separat eller samtidig, via en CMC-serie digital kabelfjernkontroll. Enheten har en unik APA-modul (Automatic Phase Align) som sikrer at alle motorene beveger seg i samme retning uansett hvordan inngangsfasene er koblet, og stopper automatisk dersom en fase kobles fra, for å ivareta sikker drift. En AVM-modul (Automatic Voltage Metering) overvåker hovedspenningen (400V ±20%, stjernekobling) og beskytter taljene ved problemer med hovedspenningen. Kontrolleren er bygget i et robust pulverlakkert 19" stålrack og er CE-sertifisert med tilhørende samsvarserklæring, med egen nøkkelbryter for gruppestopp-funksjonen: løser automatsikringen ut på én heis, utløses nødstopp (E-STOP) på samtlige tilkoblede taljer. Ved behov for fjernkontroll kan CMC-DIGI-AHD (retningsstyrt) eller WMC-DIGITAL (trådløs) kobles til.
|
Antall taljer
24
stk
|
|
Antall utganger
8
x SOCA19
|
|
Maks via AHD-link
384
taljer
|
|
Jordfeilbryter
30
mA
|
Strøm og sikringer
Strømutgang for WMC-serien leveres via powerCON-kontakt, med 1,5 m 5G6/5G10mm²-strømkabel og CEE32A/5p- eller CEE63A/5p-kontakt. Hver av de 8 SOCA19-utgangene er beskyttet med jordfeilbryter (RCD) 30 mA og automatsikring (MCB) C10A/C16A.
Fjernstyring og sikkerhet
Nødstoppkretsen følger IEC60204, SIL3, og AHD24-LV8SX støtter heistypene BGV D8 og BGV D8+. Funksjonene GCT (gruppekanalstyring via CMG-fjernkontroll) og RRST (fjernreset) er innebygd, og enheten kan lenkes med inntil 384 taljer totalt via AHD-link. Kontrolleren er kompatibel med Chainmaster/Movecat/Liftket/Tourrig, CM Lodestar, LITEC/EXE Trabes, Prolyft, Verlinde/Stagemaker og andre heisemerker.
Konstruksjon og montering

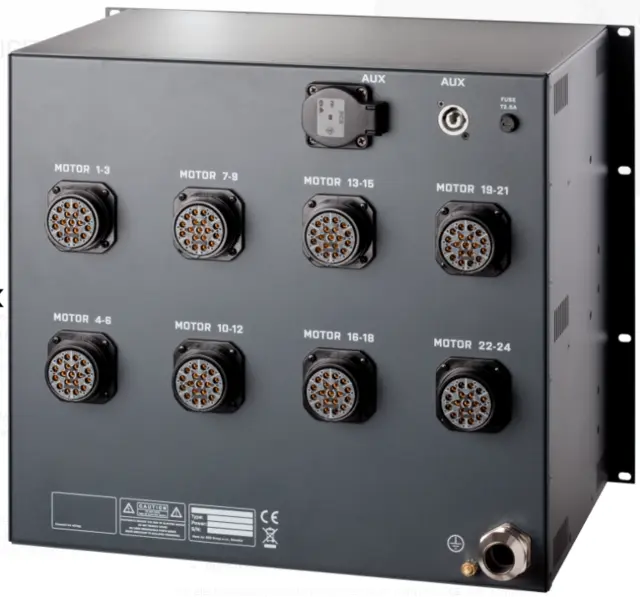

AHD24-LV8SX er bygget i et robust pulverlakkert 19" stålrack med 8 x SOCA19-utganger på fronten, og er CE-sertifisert med tilhørende samsvarserklæring. Nøkkelbryteren for gruppestopp gir umiddelbar E-STOP på alle tilkoblede taljer dersom automatsikringen løser ut på én av dem.
Nøkkelspesifikasjoner
| Antall taljer | 24 stk |
| Fjernkontroll | CMC-serie digital kabelfjernkontroll |
| Maks via AHD-link | 384 taljer |
| Heistype | BGV D8, BGV D8+ |
| Nødstopp | IEC60204, SIL3 |
| Strømutgang | powerCON (WMC-serien) |
| Strømkabel | 1,5 m 5G6/5G10mm² med CEE32A/5p eller CEE63A/5p |
| Sikring per utgang | RCD 30 mA + C10A/C16A MCB |
| Funksjoner | APA, AVM, GCT, RRST |
| Utgangstype | 8 x SOCA19 |
| Kabinett | 19" stålrack, pulverlakkert |
| Kompatible merker | Chainmaster/Movecat/Liftket/Tourrig, CM Lodestar, LITEC/EXE Trabes, Prolyft, Verlinde/Stagemaker, alle andre |
| Produktkode | 945001 |
SRS AHD24-LV8SX passer for riggere som trenger sikker, digital styring av 24 kjettingtaljer med gruppestopp og fasesikring.
