Yamaha – RIVAGE PM7-serie / Digital miksekonsoll
Live · Broadcast

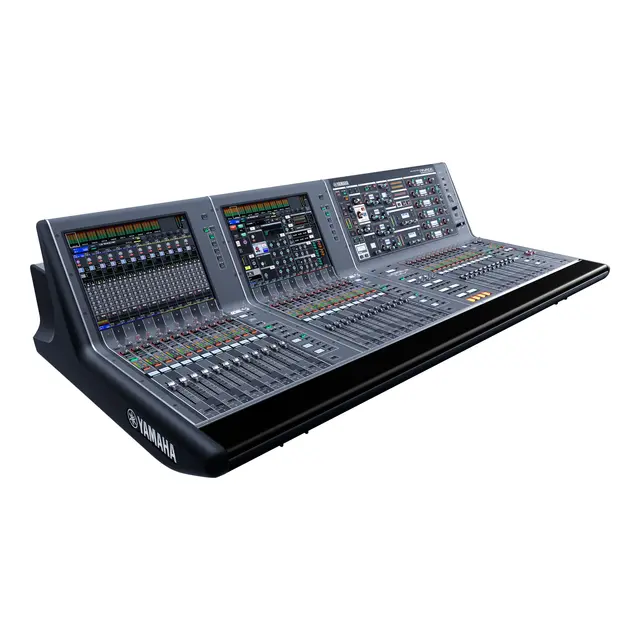

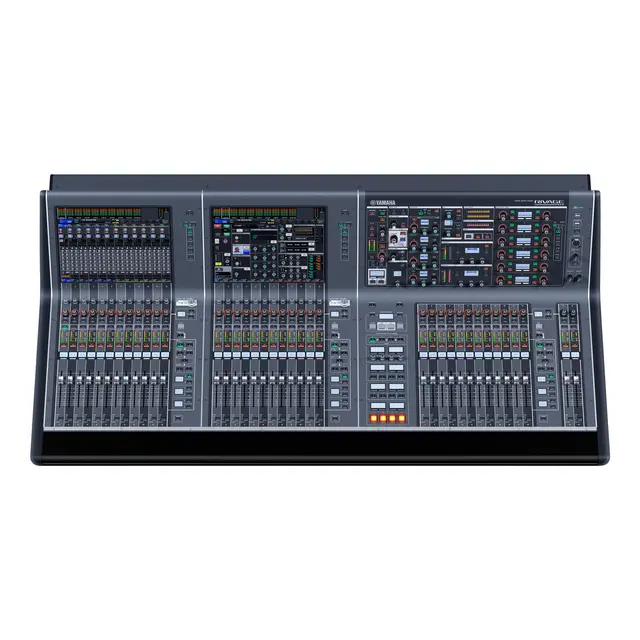

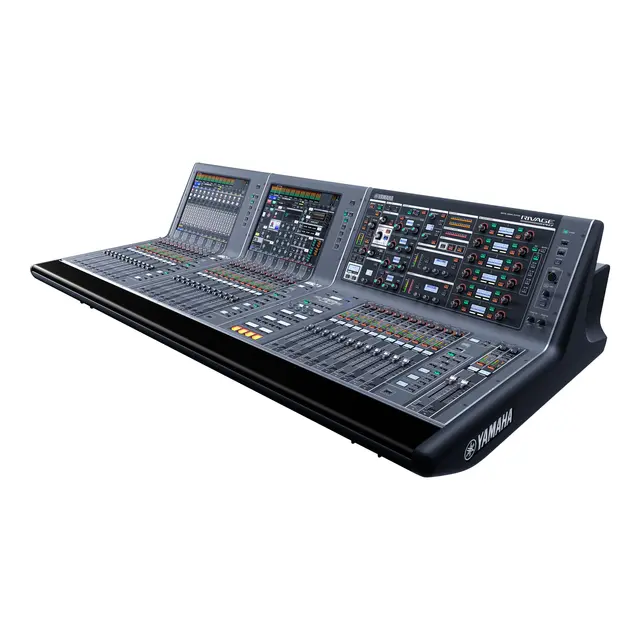

CSD-R7 – digital miksekonsoll for RIVAGE PM7 med 120 mono-innganger
CSD-R7 Digital Miksekonsoll er kjernen i ethvert RIVAGE PM7-system, med 96 kHz prosessering, 120 monaurale innganger og et allsidig utvalg av miksebusser (60 MIX, 24 MATRIX og 2 STEREO). Konsollen har tre 12-faders seksjoner for fleksibel oppsett og konfigurasjon, og doble strømforsyningsenheter er innebygd for forbedret pålitelighet.
|
Mono-innganger
120
kanaler
|
|
Fadere
38
12+12+12+2
|
|
MIX-busser
60
busser
|
|
MATRIX-busser
24
busser
|
|
Strømforbruk
415
W
|
|
Nettovekt
94
kg
|
Kanaler og busser
CSD-R7 har 120 monaurale innganger og et allsidig utvalg av miksebusser: 60 MIX, 24 MATRIX og 2 STEREO. Tre 12-faders seksjoner pluss en 2-faders masterseksjon gir 38 fadere totalt, med valgt kanalseksjon som dekker omfattende kanalparametere og tilpassede faderbanker i 6 x 5 per seksjon.
Tilkobling og strøm
Konsollen har analog I/O på 8 inn / 8 ut, 3 HY-spor og 2 MY-spor, samt AES/EBU på 8 inn / 8 ut (med SRC). Øvrige porter omfatter GPI (8 inn / 8 ut), Word Clock inn/ut, MIDI inn/ut, 5 USB, DVI-D videoutgang og TC inn. To redundante innebygde strømforsyninger gir forbedret pålitelighet ved 415 W strømforbruk.
Nøkkelspesifikasjoner
| Mono-innganger | 120 |
| Miksebusser | 60 MIX, 24 MATRIX, 2 STEREO |
| Fadere | 38 (12+12+12+2) |
| Prosessering | 96 kHz |
| Tilpassede faderbanker | 6 x 5 per seksjon |
| Brukerdefinerte taster | 12 x 4 banker |
| Analog I/O | 8 inn / 8 ut |
| Spor | 3 HY-spor, 2 MY-spor |
| AES/EBU | 8 inn / 8 ut (med SRC) |
| Porter | GPI (8/8), Word Clock inn/ut, MIDI inn/ut, 5 USB, DVI-D, TC inn |
| Strømforsyning | 2 redundante innebygde |
| Strømforbruk | 415 W |
| Mål (B x H x D) | 1 549 x 417 x 848 mm |
| Nettovekt | 94 kg |
| Produktkode | CSD-R7 |
CSD-R7 passer for produksjoner som trenger full RIVAGE PM7-kapasitet med 120 mono-innganger og redundant strømforsyning.
