Yamaha – RIVAGE PM / DSP-motor
Live · Broadcast

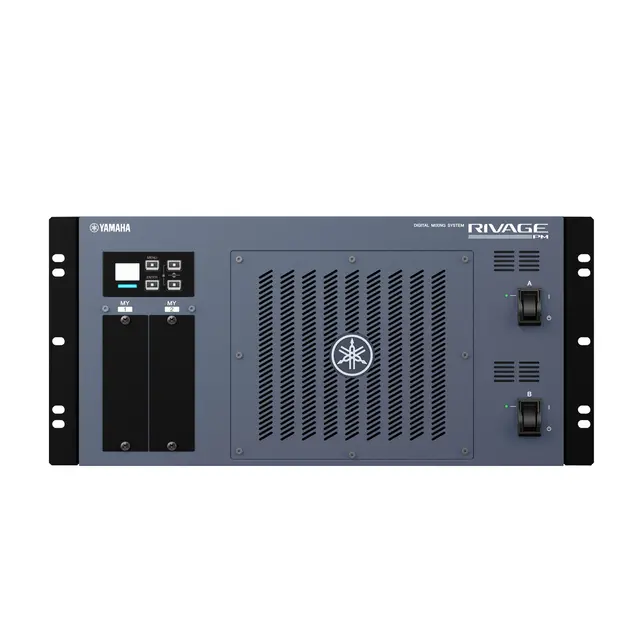

Yamaha DSP-RX-EX – utvidet DSP-motor for RIVAGE PM
DSP-RX-EX er en kraftig DSP-motor som utgjør kjernen for signalbehandling og systemstyring i RIVAGE PM-systemet. Enheten kan prosessere digitale lydsignaler for opptil 288 innganger, 72 mix-busser, 36 matrisebusser og 2 stereobusser. Fire HY-kortspor håndterer overføring og mottak av opptil 256 inn-/utganger med digitale lyd- og styresignaler, mens to Mini-YGDAI-spor støtter ulike lydformater. DSP-RX-EX har innebygd dobbel redundant strømforsyning.
|
Innganger
288
kanaler
|
|
HY-kort I/O
256
inn/ut, 4 spor
|
|
Strømforbruk
190
W
|
|
Vekt
20
kg
|
Kanalkapasitet og kort
DSP-RX-EX prosesserer digitale lydsignaler for opptil 288 innganger, 72 mix-busser, 36 matrisebusser og 2 stereobusser, og er kompatibel med kontrollflatene CS-R10, CS-R10-S, CS-R5 og CS-R3. Fire HY-kortspor overfører og mottar opptil 256 inn-/utganger med digitale lyd- og styresignaler, mens to Mini-YGDAI-spor gir støtte for ulike lydformater.
Strøm og kapasitet
Enheten har innebygd dobbel redundant strømforsyning og et strømforbruk på 190 W. Rackformatet er 5U, med mål 480 × 220 × 491 mm og en vekt på 20 kg – DSP-RX-EX er den mest kapable DSP-motoren i RIVAGE PM-systemet.
Nøkkelspesifikasjoner
| Kompatible kontrollflater | CS-R10, CS-R10-S, CS-R5, CS-R3 |
| Innganger | 288 |
| Mix-busser | 72 |
| Matrisebusser | 36 |
| Stereobusser | 2 |
| HY-kortspor | 4 (opptil 256 inn/ut) |
| Mini-YGDAI-spor | 2 |
| Strømforsyning | Dobbel redundant |
| Strømforbruk | 190 W |
| Mål (B×H×D) | 480 × 220 × 491 mm (5U) |
| Vekt | 20 kg |
| Produktkode | DSP-RX-EX |
DSP-RX-EX passer som DSP-motor for de største RIVAGE PM-oppsettene der maksimal kanalkapasitet er nødvendig.
