Yamaha – RIVAGE PM5-serie / Kontrollflate
Live · Broadcast

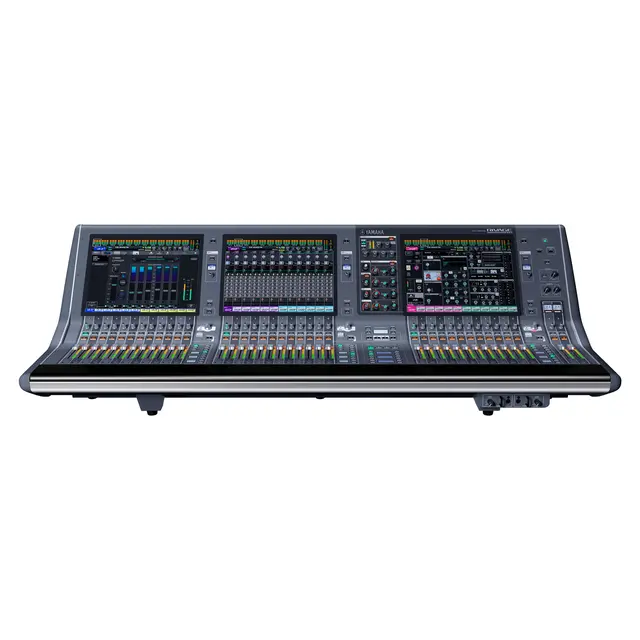

CS-R5 – kontrollflate for RIVAGE PM5 med 3 x 15" skjerm
CS-R5-kontrollflaten er kjernen i RIVAGE PM5-systemet, med 96 kHz prosessering. Konsollen har tre berøringsskjermer og 12-faders seksjoner for fleksibel oppsett og konfigurasjon. Berøringsskjermene er plassert nærmere brukeren, noe som gjør dem enklere å nå. Vekten er 42 kg, noe som er svært lett.
|
Skjermer
3 x 15"
berøringsskjerm
|
|
Fadere
38
12+12+12+2
|
|
Prosessering
96
kHz
|
|
AES/EBU
4 / 4
inn / ut
|
|
Strømforbruk
300
W
|
|
Nettovekt
42
kg
|
Skjermer og faderoppsett
Tre 15"-berøringsskjermer, plassert nærmere brukeren for enkel tilgang, og 38 fadere (12+12+12+2) dekker de generelle operasjonene med 96 kHz prosessering. Valgt kanalseksjon gir tilgang til Dynamics, GAIN, HPF, EQ, PAN og Function Knob, med tilpassede faderbanker i 6 x 5 per seksjon, 3 send/brukerdefinerte knotter (4 x 4 banker kan tildeles) og 3 berørings- og dreieknotter.
Tilkobling og strøm
Konsollen har analog I/O på 8 inn / 8 ut, 2 MY-spor og AES/EBU på 4 inn / 4 ut (med SRC). Øvrige porter omfatter GPI (8 inn / 8 ut) og MIDI inn/ut, samt 5 USB. Doble redundante innebygde strømforsyninger gir høy driftssikkerhet ved 300 W strømforbruk, og konsollen veier kun 42 kg.
Nøkkelspesifikasjoner
| Skjermer | 3 x 15" berøringsskjerm |
| Fadere | 38 (12+12+12+2) |
| Prosessering | 96 kHz |
| Valgt kanalseksjon | Dynamics, GAIN, HPF, EQ, PAN, Function Knob |
| Tilpassede faderbanker | 6 x 5 per seksjon |
| Send/brukerdefinerte knotter | 3 (4 x 4 banker kan tildeles) |
| Analog I/O | 8 inn / 8 ut |
| Spor | 2 MY-spor |
| AES/EBU | 4 inn / 4 ut (med SRC) |
| Porter | GPI (8/8), MIDI inn/ut, 5 USB |
| Strømforsyning | 2 redundante innebygde |
| Strømforbruk | 300 W |
| Mål (B x H x D) | 1 444 x 414 x 643 mm |
| Nettovekt | 42 kg |
| Produktkode | CS-R5 |
CS-R5 passer for lydteknikere som trenger tre skjermer tett på brukeren i et lett RIVAGE PM5-oppsett.
