Sennheiser – Spectera / WMAS trådløssystem

19? 1 HE · Live, teater & broadcast

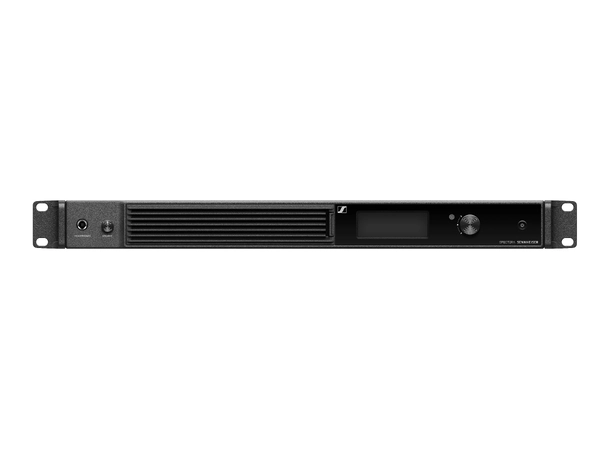

Spectera Base Station – 64 kanaler bidireksjonell trådløs i én rackenhet

Spectera Base Station er kjernen i Sennheisers WMAS-system: én 19? rackenhet som håndterer inntil 64 kanaler – 32 inn og 32 ut – over opptil to uavhengige wideband RF-carriers. I stedet for én smalbåndsfrekvens per kanal legger Spectera all audio, styring og monitorering inn i én 6 eller 8 MHz bred RF-carrier, slik at intermodulasjon og tradisjonell frekvenskoordinering faller bort. Selve basestasjonen er frekvensuavhengig – det er DAD-antennene som bestemmer båndet – og fire RJ45-antenneporter med PoE gir redundans, flersonedekning eller ekstra spektrumkapasitet. Dante er redundant fra start, MADI kan legges i to ekspansjonsplasser, og elleve Audio Link Modes lar hver enkelt kanal settes opp med sin egen kombinasjon av codec, latency og rekkevidde – fra 0,7 ms stereo IEM til 128 lenker i én RF-kanal. Redundante interne strømforsyninger, wordclock inn/ut og AES 256 ende-til-ende-kryptering gjør den klar for de mest kritiske produksjonene.

WMAS – én bred RF-carrier i stedet for mange smale

Spectera er bygget på WMAS (Wireless Multichannel Audio System) og kombinerer multicarrier, TDMA og TDD i én 6 eller 8 MHz bred RF-kanal. All audio – både uplink fra mikrofoner og downlink til in-ear – samt styredata og monitorering deler den samme carrieren. Resultatet er at intermodulasjonsberegning og manuell frekvenskoordinering forsvinner: du plasserer én bred kanal i spekteret i stedet for å kabale 32 smale.

Base Station kan kjøre opptil to slike carriers samtidig, og systemet håndterer inntil 128 mobile enheter per RF-kanal. Signalveien er ren digital hele veien – ingen compander, ingen RF-emphasis, ingen analoge trinn – og intern prosessering skjer i 32-bit float. Alle tilkoblede enheter deler samme wordclock, som også gjør immersive 3D-opptak og -avspilling mulig.

Audio Link Modes: latency, tetthet og rekkevidde per kanal

Elleve Audio Link Modes lar hver enkelt lenke tilpasses oppgaven, og modus kan byttes når som helst uten omstart. I den andre enden av skalaen ligger Live Ultra Low Latency med 0,7 ms for stereo IEM og Raw Low Latency / MIC-LINE på 1,0 ms med henholdsvis SeDAC og lineær PCM – for kanaler der forsinkelse er kritisk. Trenger du tetthet i stedet, gir Live Link Density 32 mono-lenker på 2,7 ms, og Max Link Density inntil 128 lenker på 15,2 ms.

Codec velges per kanal mellom OPUS, Sennheisers egne SeDAC og ukomprimert PCM. Frekvensgangen er 20 Hz til 20 kHz (±1 dB) i SeDAC- og PCM-modusene, med samplerater på 48 og 96 kHz og egen sample rate converter for hvert audiointerface.

Nettverk, redundans og styring

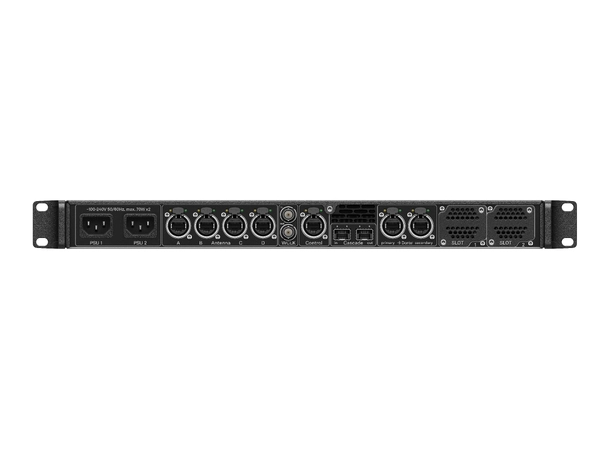

Dante ligger inne som standard med to ruggediserte RJ45-porter (Primary og Secondary), 32 inn og 32 ut ved 48 eller 96 kHz i 16, 24 eller 32 bit. To ekspansjonsplasser tar Spectera MADI Card i BNC- eller optisk multimodus-utførelse, slik at også MADI kan kjøres redundant. Wordclock inn og ut på BNC 75 O, egen RJ45 for nettverksstyring og to SFP+-cager for kommende cascade-funksjonalitet fullfører bakplaten.

Antennene kobles til med vanlig CAT5e eller bedre, opptil 100 meter per strekk, og får strøm over samme kabel. Fronten har OLED-display med jog wheel og en 6,3 mm hodetelefonutgang der du kan velge og lytte på hvilken som helst kanal. To interne redundante strømforsyninger på 100–240 V holder driften i gang. Base Station aktiveres via LinkDesk eller WebUI med en Spectera-lisens som definerer funksjonalitet og frekvensspektrum for regionen – for Norge er det ZONE 01 (art. 700532), som følger gratis med.

Nøkkelspesifikasjoner

Base Station er navet i Spectera – én rackenhet som erstatter mottakerstakker, IEM-sendere, combinere og timevis med frekvenskoordinering.
