Sennheiser – Spectera / Digital Antenna Directional

IP54 · Innendørs & utendørs

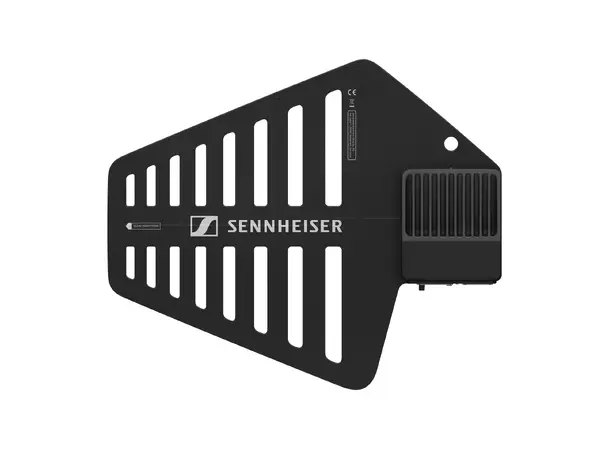

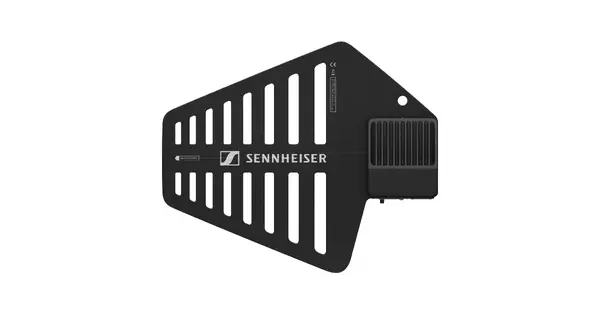

Spectera DAD (UHF) – transceiving retningsantenne med RF-en innebygd

Spectera DAD er en transceiving retningsantenne: den sender IEM/IFB-signaler ut og tar mic/line-signaler og styredata inn – samtidig, over samme RF-carrier. RF-komponentene ligger i antennen, så combinere, splittere og boostere faller bort; mellom antenne og Base Station går det bare én CAT5e-kabel med PoE, opptil 100 meter. UHF-varianten dekker 470–608 MHz og 630–698 MHz med 5 dB gain, 65° vertikal og 109° horisontal åpningsvinkel og 15 dB front-to-back ratio. Den overvåker interferens kontinuerlig uten å avbryte lyden, og kan settes opp som et raskt og nøyaktig scanning-verktøy. IP54, 3/8?–5/8? stativgjenger og 676 gram gjør den like enkel å rigge ute som inne.

Én antenne, begge retninger

I et tradisjonelt oppsett trenger du én antennevei for mikrofonmottak og en annen for IEM-sending, hver med sine combinere, splittere og boostere. DAD håndterer begge retningene samtidig – IEM/IFB ut, mic/line og styredata inn – i samme wideband RF-carrier. RF-elektronikken er integrert i antennen, så hele mellomleddet av dedikert RF-utstyr forsvinner fra riggen.

Én DAD er nok til å kjøre et helt system. Base Station tar inntil fire, som kan brukes til redundans, til å dekke flere soner, eller til å utnytte mer spektrum. Flere antenner i multi-zone-modus gir både bedre dekning og bedre signal-støy-forhold.

Dekning og RF-egenskaper

UHF-varianten dekker 470–608 MHz og 630–698 MHz og gir 5 dB gain med en åpningsvinkel på 65° vertikalt og 109° horisontalt – bredt nok for en scene, retningsbestemt nok til å holde uønsket RF ute. Front-to-back ratio er 15 dB. Sendeeffekten er inntil 100 mW, landsavhengig begrenset, og båndbredden per RF-lenke er 6 eller 8 MHz. Antennen måler interferens kontinuerlig uten å avbryte lyden, og kan i tillegg brukes som et dedikert scanning-verktøy for rask og nøyaktig spektrumkartlegging.

Rigg, kabling og drift

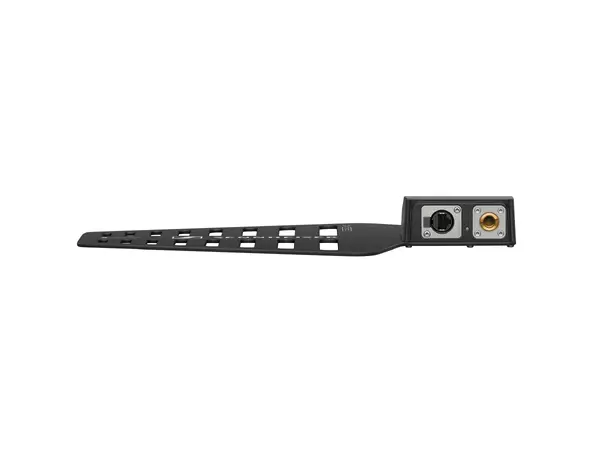

Tilkoblingen er en enkelt ruggedisert RJ45 med vanlig CAT5e eller bedre, punkt-til-punkt, opptil 100 meter, med 1 Gbit/s dataoverføring og PoE-strøm i samme kabel – ingen egen strømtilførsel på antennemasten. For lengre strekk kan fiberkonvertere brukes. Antennekabler med NEUTRIK etherCON-kontakter finnes i 10, 25 og 50 meter. Kabinettet er IP54-klassifisert og tåler både drift fra -10 °C til +60 °C og lagring ned til -25 °C. Stativfestet har 3/8?-gjenger med 5/8?-adapter, og med 349 × 292 × 39 mm og 676 gram er antennen enkel å plassere.

Nøkkelspesifikasjoner

DAD tar RF-riggen ut av racket og legger den i antennen – én nettverkskabel er alt som skal ut på scenen.
