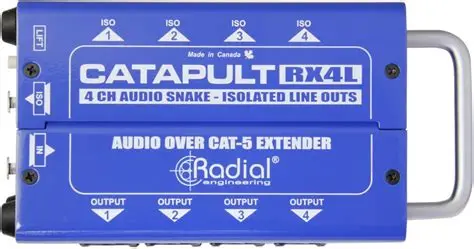

Radial Catapult RX4L – firekanals linjenivå-mottaker for Cat5-splitting
Radial Catapult RX4L er en firekanals linjenivå-mottaker og isolator som tar imot fire lydkanaler fra en TX4L-sender over én standard, skjermet Cat5 twisted pair-kabel. Systemet lar deg dele linjenivå-signaler til tre ulike destinasjoner, enten på scenen eller via en bygnings eksisterende Cat5/Cat6-kabling. Linjenivå-isolasjonstransformatorer i enhetene eliminerer brum og sum forårsaket av jordsløyfer. RX4L har fire direkte XLR-M-utganger og fire isolerte XLR-M-utganger.
|
Kanaler
4
stk
|
|
Utganger
4 + 4
direkte + isolerte XLR-M
|
Signal og isolasjon
RX4L mottar fire linjenivå-signaler fra en TX4L-sender over én skjermet Cat5 twisted pair-kabel. Linjenivå-isolasjonstransformatorer i enheten eliminerer brum og sum forårsaket av jordsløyfer, noe som sparer timevis med feilsøking.
Tilkobling og kabling
Enheten har fire direkte XLR-M-utganger og fire isolerte XLR-M-utganger, og kobles via RJ45-type Ethercon-kontakter med jordløft-brytere. Den fungerer både med dedikert Cat5-kabling og en bygnings eksisterende Cat5- eller Cat6-infrastruktur.
Nøkkelspesifikasjoner
| Type | Linjenivå-splitter/mottaker |
| Kanaler | 4 |
| Utganger, direkte | 4 × XLR-M |
| Utganger, isolerte | 4 × XLR-M |
| Mottak | 1 × skjermet Cat5 fra TX4L (Cat5/Cat6-kompatibel) |
| Tilkobling | RJ45 / Ethercon |
| Jordløft | Ja, bryter |
| Produktkode | R800 8027 00 |
RX4L passer som mottakerenhet til TX4L, for linjenivå-distribusjon uten brum over eksisterende Cat5/Cat6-kabling.
