Coda Audio – TiRAY Series / Line Array
Line array · 2-veis passiv · 300 W · 142 dB SPL · IP54
TiRAY – ultrakompakt 2-veis line array med uvanlig stort nivå

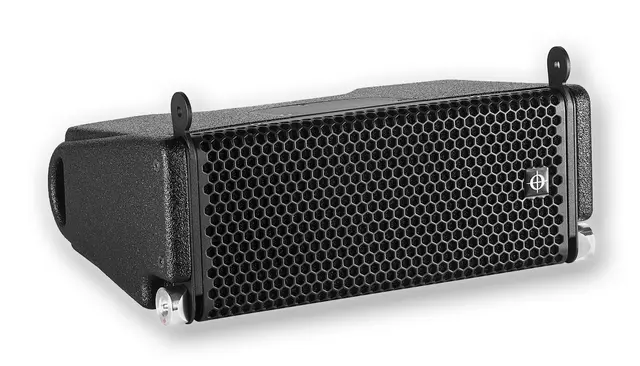

TiRAY er en ultrakompakt, passiv 2-veis full range line array-modul utviklet for mindre arenaer der høy lydkvalitet og fremragende taleforståelighet er avgjørende. To 5" ultra-low-distortion konushøyttalere arbeider sammen med en 5" neodymium planar wave-driver, og resultatet er Coda Audios «pocket rocket» – et bemerkelsesverdig lite og lett system som leverer mer nivå enn mange større konkurrenter.
Peak SPL 142 dB peak | | Drivere 2×5" + 5" planar 2-veis passiv | | Effekt 300 W AES (1200 W peak) | | Frekvens 70 Hz–20 kHz -6 dB | | Coverage 100° horisontalt 0°–12° vertikal kurving | | Vekt 9,9 kg IP54 |
Lite, kraftig, fleksibelt
TiRAY er bygget for små arenaer der det kreves høy fidelity og tydelig taleforståelighet, men der plassen er begrenset. Den lave vekten og det kompakte formatet gjør at systemet kan flys eller stables på bakken, og det integrerte riggesystemet gjør opp- og nedrigg raskt.
Tross størrelsen leverer TiRAY full range-gjengivelse med et nivå som overgår mange større systemer i samme klasse.
Drivere og bølgefront
Lavfrekvensen håndteres av doble 5" ultra-low-distortion konushøyttalere med 1,5" (38 mm) voice coil. Høyfrekvensen gjengis av en unik 5" neodymium planar wave-driver med 1,75" (44,4 mm) voice coil, som danner en jevn og koherent bølgefront.
Systemet er passivt med crossover på 950 Hz, og er optimalisert for Coda Audio LINUS DSP-forsterkning.
Skalering og lavfrekvensutvidelse
TiRAY skalerer fra én modul til større arrayer. Én enhet gir 124 dB peak, fire enheter 136 dB og åtte enheter opptil 142 dB, alle med full 70 Hz–20 kHz båndbredde.

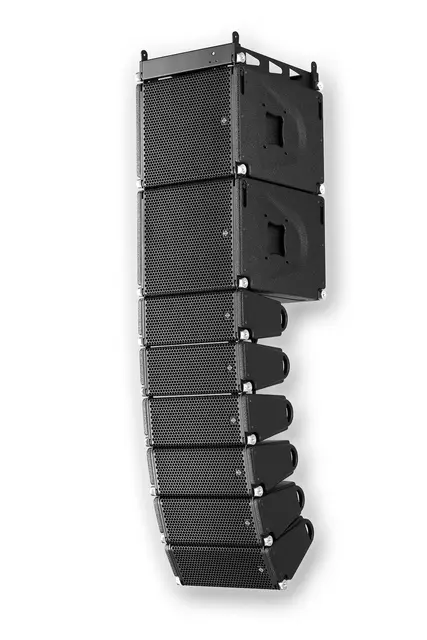

For mer energi og kontroll i bunnen kan systemet utvides med TiLOW bass extension, som overlapper både TiRAYs lavområde og subwooferne.
Robust og enkel å integrere
Kabinettet er bygget i bjørkefiner med Polyurea-belegg for ekstrem holdbarhet og vannbeskyttelse. Standard IP54, med IP55 ved Amphenol-kontakter eller MG1 Marine Grade 1-utførelse for krevende miljøer.
Opptil 8 (optimum) til 12 (maksimum) kabinetter kan drives per LINUS-forsterker, fra LINUS5-C og LINUS10-C til LINUS12C og LINUS14.
Nøkkelspesifikasjoner
| Type | Ultrakompakt 2-veis passiv line array |
| Frekvensrespons | 70 Hz – 20 kHz (-6 dB) |
| Lavfrekvens | 2× 5" konus, 1,5" (38 mm) voice coil, 150 W (AES) hver |
| Høyfrekvens | 5" neodymium planar wave-driver, 1,75" (44,4 mm) voice coil, 80 W (AES) |
| Effekthåndtering | 300 W / 1200 W peak (passiv) |
| Sensitivitet | Low 94 dB · High 113 dB |
| Peak SPL | High 139 dB · Low 124 dB (1 kabinett) (peak) |
| Crossover | 950 Hz (passiv) |
| Coverage horisontalt | 100° |
| Coverage vertikalt | Array-avhengig, 0°–12° (0°, 1°, 3°, 5°, 7°, 9°, 12°) |
| Forsterkning | LINUS5-C / 10-C / 12C / 14: 8 (optimum) / 12 (maks) kabinetter |
| Nominell impedans | 8 Ohm (2+/2-) |
| Kabinett | Bjørkefiner med Polyurea-belegg, horisontal trapes 2× 6° |
| IP-klasse | IP54 (IP55 med Amphenol; MG1 Marine Grade 1: IP55) |

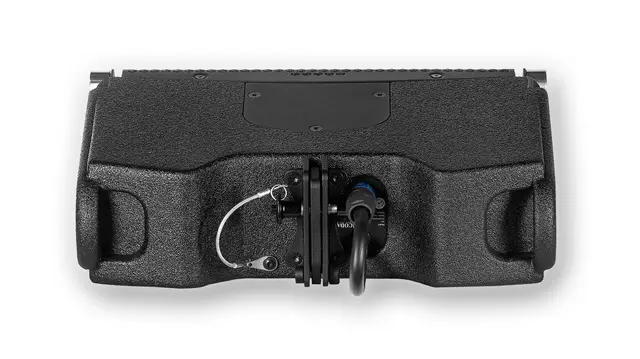

| Tilkobling | 2× Neutrik (1× NL4MP + 1× link-kabel NL4FX) |
| Rigging | Integrert 3-punkts system |
| Mål (B×H×D) | 404 × 155 × 253 mm |
| Vekt | 9,9 kg |
TiRAY gir line array-ytelse i lommeformat – stort nivå og tydelig lyd fra et system du nesten ikke merker du bærer.
