RUio1608SB-D – kompakt Dante-stagebox med 16 inn / 8 ut for scenen

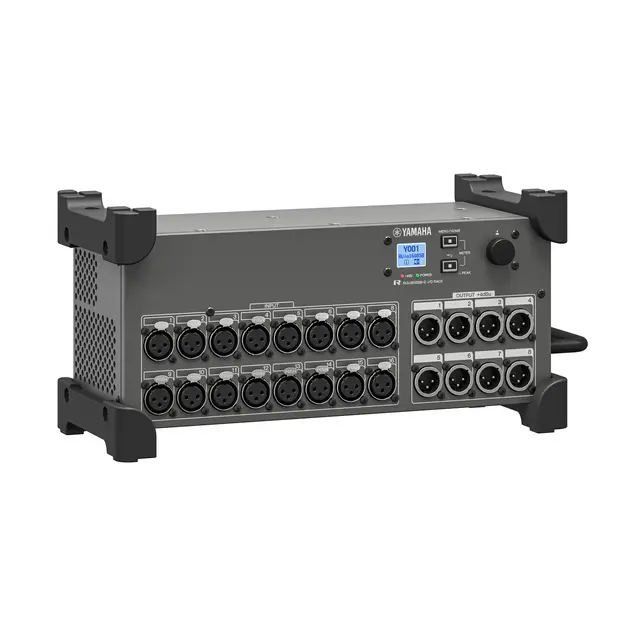

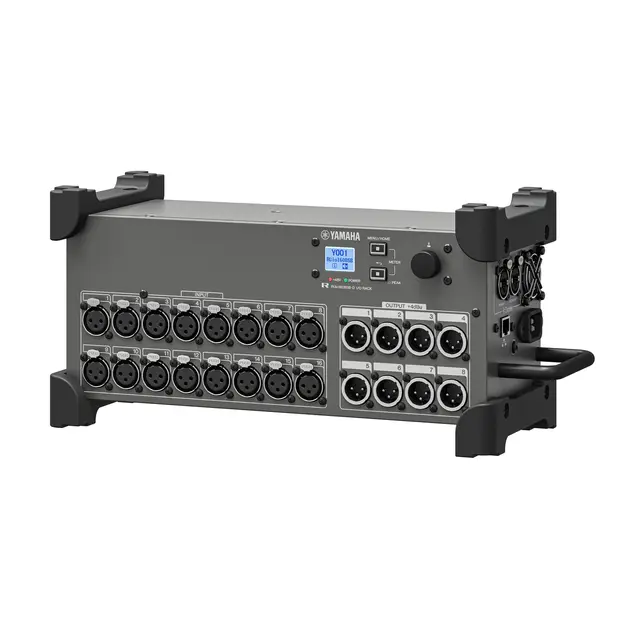

RUio1608SB-D er en kompakt I/O-stagebox som settes rett på scenen: 16 mic/line-innganger og 8 utganger på XLR, primary og secondary Dante på etherCON og en egen RJ45 for kontroll. Robuste gummibeskyttere og bærebøyle tåler daglig turnébruk, og gain og fantom kan settes både lokalt på boksen og fra mikseren. Bygd på samme lydfilosofi som resten av R-serien – fang lyden fra scenen som den er – og fullt kompatibel med DM5, DM7, DM3 og RIVAGE PM. Valgfritt rack-kit RK-RUIO1608SB for 19"-montering.
Innganger 16 mic/line, XLR |
|
Utganger 8 XLR, +24 dBu maks |
|
Dante 16 / 8 TX / RX, 96 kHz |
|
Gain +64 dB +48 V per kanal |
|
Forsinkelse < 1,7 ms ved 96 kHz |
|
Vekt 3,5 kg 374 × 170 × 145 mm |
Laget for scenen
Formatet er en stagebox, ikke et rack: den ligger stabilt på gulvet ved backline eller trommer, med gummibeskyttere i hjørnene og en bærebøyle som gjør den enkel å løfte. Lokalt display med kontroll av gain og fantom gjør at scenetekniker kan sjekke og justere på stedet, mens FOH styrer head amps over Dante fra mikseren. Trenger du den i rack, finnes RK-RUIO1608SB som tilbehør.
Lydkvalitet og nettverk
Forsterkerne har +64 dB gain-område, –128 dBu ekvivalent inngangsstøy og 114 dB dynamikk i DA-konvertringen. Dante primary/secondary på etherCON gir redundans, og signalforsinkelsen fra inngang til utgang via DM5 er under 1,7 ms ved 96 kHz. Viftestøyen er NC 20 på lav hastighet.
Nøkkelspesifikasjoner
| Type | I/O stagebox, Dante |
| Analoge innganger | 16 × XLR, balansert |
| Analoge utganger | 8 × XLR, balansert, +4 dBu nom. / +24 dBu maks |
| Dante | 16 TX / 8 RX, 24/32-bit, 1000BASE-T, etherCON primary/secondary |
| Samplingfrekvens | 44,1 / 48 / 88,2 / 96 kHz |
| Gain | 0 til +64 dB, +48 V fantom per kanal (programvarestyrt) |
| Ekvivalent inngangsstøy | –128 dBu (gain +64 dB) |
| Dynamikkområde | 114 dB (DA), 109 dB inn til ut |
| Frekvensrespons | +0,5/–1,5 dB, 20 Hz–20 kHz |
| THD | < 0,05 % (gain 0 dB) |
| Signalforsinkelse | < 1,7 ms ved 96 kHz (inn til ut via DM5) |
| Kontroll | RJ45 nettverk 1000BASE-T/100BASE-TX |
| Kompatibel med | DM5, DM7, DM3, RIVAGE PM, CL/QL |
| Strøm | 100–240 V, 50/60 Hz |
| Effektforbruk | 40 W |
| Mål (B × H × D) | 374 × 170 × 145 mm |
| Vekt | 3,5 kg |
| Tilbehør | RK-RUIO1608SB rack-kit (valgfritt) |
| Produktkode | RUIO1608SB-D |
Stageboxen som gir DM5 og DM3 16 kanaler på scenen uten multikabel.
