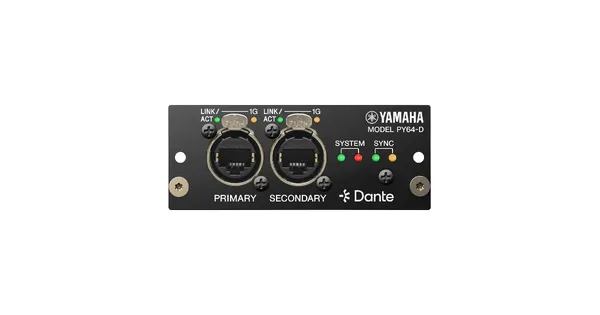

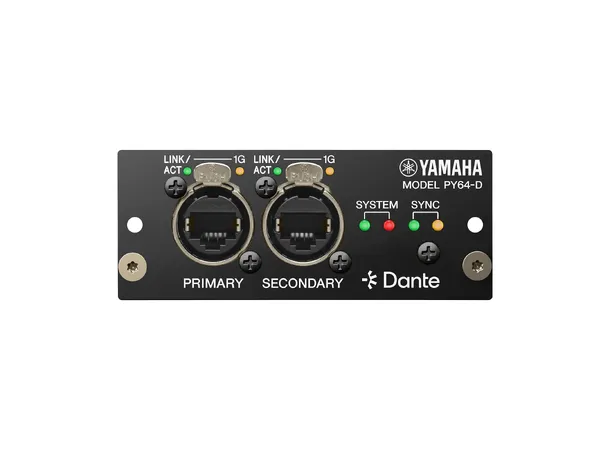

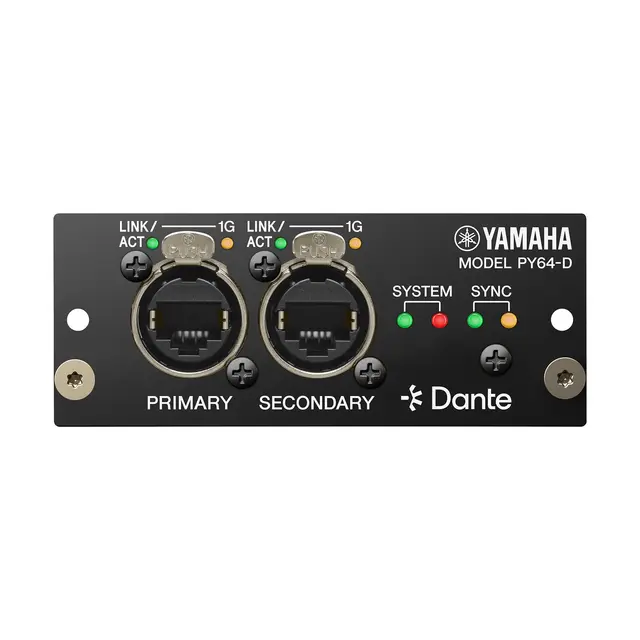

Yamaha PY64-D – Dante-utvidelseskort med sample rate converter for DM7

PY64-D er et Dante-utvidelseskort for DM7-serien som legger til sample rate converter-funksjoner, slik at konsollen kan brukes i komplekse systemer med enheter på ulik samplerate. Ved å koble DM7s innebygde Dante-tilkoblinger og PY64-D-kortet til forskjellige Dante-nettverk kan konsollen fungere som en sikker bro mellom dem. Kortet gir 64 × 64 I/O ved opptil 96 kHz, med både synkron og asynkron SRC tilgjengelig. SRC-innstillingen kan styres direkte fra konsollen, og redundante tilkoblinger med primær- og sekundærkontakter er inkludert.

Dante og sample rate converter

PY64-D gir DM7 64 × 64 Dante I/O ved opptil 96 kHz, med sample rate converter i både synkron og asynkron modus. SRC dekker et område fra 44,1 kHz (−4 %) til 96 kHz (+4,167 %), og innstillingen velges direkte fra konsollens brukergrensesnitt. Dante-klokkeoppløsning støtter 44,1, 48, 88,2 og 96 kHz.

Tilkobling og redundans

Kortet har redundante tilkoblinger med primær- og sekundærkontakt, og støtter daisy-chain-kobling. Tilkoblingen skjer via etherCON Cat5e, og datalengden er 24- eller 32-bit.

Nøkkelspesifikasjoner

Passer for DM7-anlegg som skal bygge bro mellom Dante-nettverk med ulik samplerate.
