Yamaha – MY-serien / SDI embedder/de-embedder
Broadcast · Installasjon

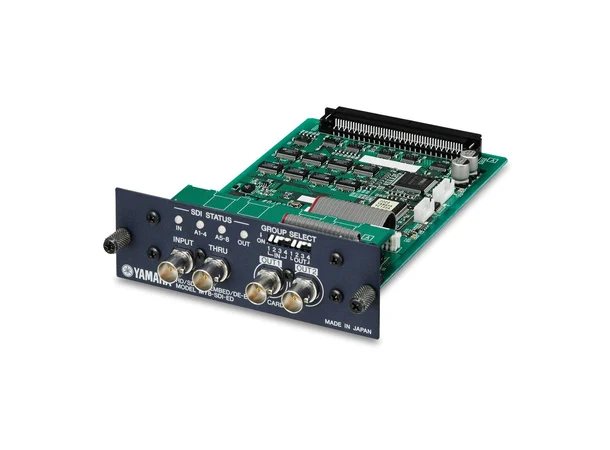

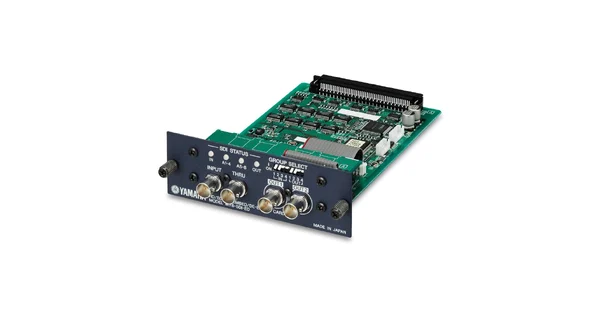

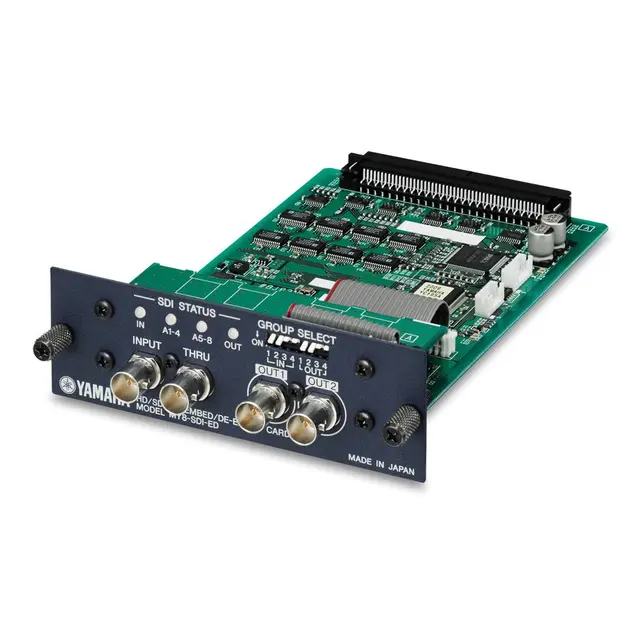

Yamaha MY8-SDI-ED – HD-/SD-SDI embedder/de-embedder-kort
MY8-SDI-ED er et interface-kort som bygger inn og henter ut lyd fra HD-SDI- og SD-SDI-videosignaler. Kortet har fire BNC-kontakter: én HD-/SD-SDI-inngang, to HD-/SD-SDI-utganger med samme signal, og én relocket thru-utgang. Kortet kan hente ut inntil to av de fire lydgruppene i et HD-SDI-signal, totalt åtte kanaler, og bygge inn to lydgrupper i et HD-/SD-SDI-signal for utsending. En LED viser lydstatus.
|
Tilkoblinger
4
BNC
|
|
De-embed
8
kanaler (2 av 4 grupper)
|
|
Embed
2
lydgrupper
|
Bruk og kompatibilitet
MY8-SDI-ED kobles til videosignalet via fire BNC-kontakter – én inngang, to utganger med samme signal og én relocket thru-utgang. Kortet henter ut inntil to av de fire innebygde lydgruppene i et HD-SDI-signal, til sammen åtte kanaler, og kan i tillegg bygge inn to lydgrupper i et utgående HD-/SD-SDI-signal. LED-indikatoren gir status på lydsignalet direkte på kortet.
Nøkkelspesifikasjoner
| Type | HD-/SD-SDI embedder/de-embedder-kort |
| Tilkobling | 4 × BNC (1 inn, 2 ut, 1 thru) |
| De-embed | inntil 2 av 4 lydgrupper (8 kanaler) |
| Embed | 2 lydgrupper |
| Statusindikator | LED |
| Produktkode | MY8-SDI-ED |
MY8-SDI-ED passer for broadcast-installasjoner som trenger å bygge inn eller hente ut lyd fra et HD-/SD-SDI-videosignal.
