Yamaha MY16-MD64 – MADI-grensesnittkort

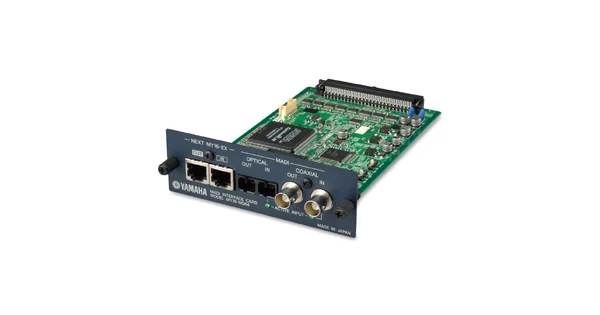

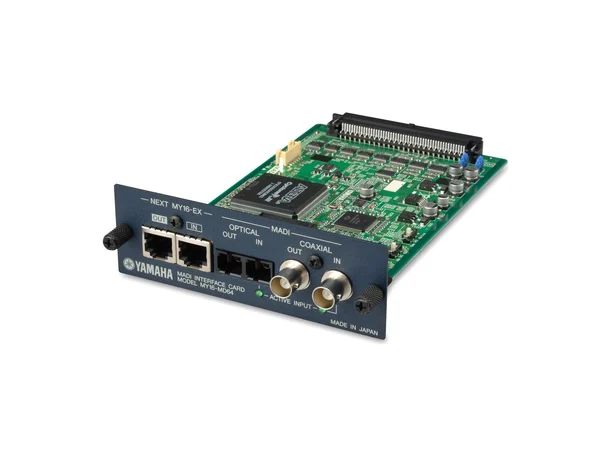

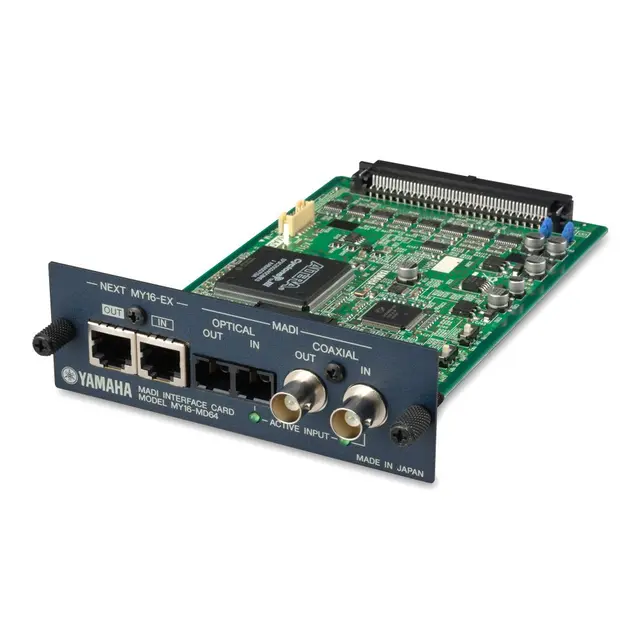

MY16-MD64 er et 16-kanals MADI-grensesnittkort med 24-biters oppløsning og 16-inn/16-ut kapasitet. Kortet kan utvides til opptil 64-inn/64-ut med MY16-EX-utvidelseskort, og har to BNC- og to optiske kontakter for MADI I/O, samt to RJ-45-kontakter for tilkobling av MY16-EX.
|
Kanaler
16
inn/ut
|
|
Utvidbar til
64
inn/ut
|
|
Oppløsning
24
bit
|
|
MADI-kontakter
2+2
BNC / optisk
|
Bruk og kompatibilitet
MY16-MD64 gir 16-inn/16-ut MADI-tilkobling i 24-biters oppløsning, og kan bygges ut til opptil 64-inn/64-ut ved å legge til MY16-EX-utvidelseskort. MADI-signalet håndteres over to BNC-kontakter og to optiske kontakter, mens to RJ-45-kontakter brukes til tilkobling av MY16-EX.
Nøkkelspesifikasjoner
| Kanaler | 16 inn / 16 ut |
| Utvidbar til | 64 inn / 64 ut (med MY16-EX) |
| Oppløsning | 24-bit |
| Protokoll | MADI |
| MADI-kontakter | 2 × BNC, 2 × optisk |
| Utvidelseskontakter | 2 × RJ-45 (for MY16-EX) |
| Produktkode | MY16-MD64 |
MY16-MD64 passer for installatører som trenger MADI-tilkobling mot Yamaha-miksere, med mulighet for videre utvidelse.
