Yamaha – DM5-serien / Digital mikser

Dante 96 kHz · Rackmonterbar · Live, install, kirke & broadcast

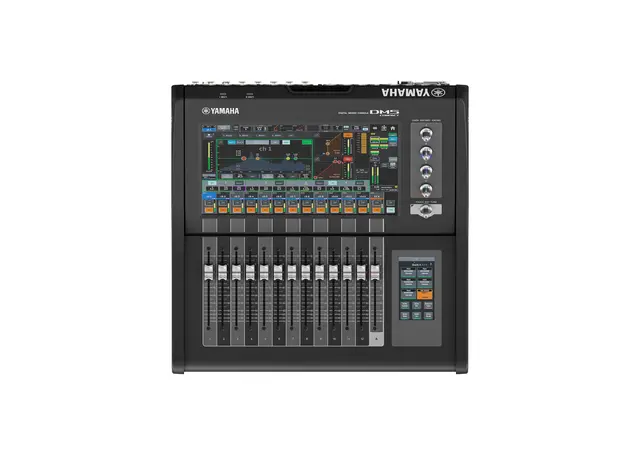

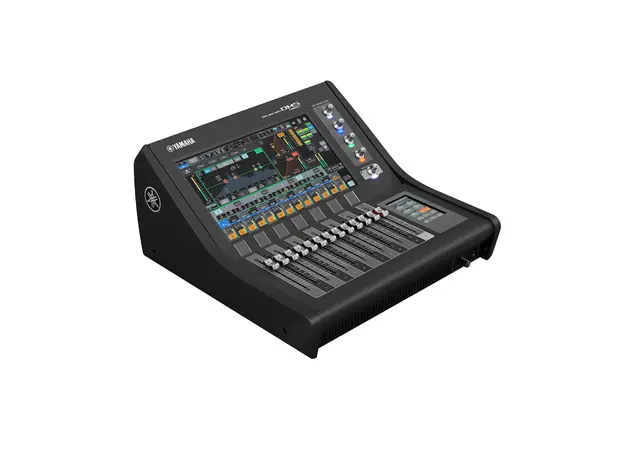

DM5 Compact – 48 kanaler og 64×64 Dante i 446 mm bredde, rackmonterbar

DM5 Compact er DM5-serien i sitt minste format: 446 mm bred, 13,3 kg og rackmonterbar med RK5 – men med samme motor som DM5. Den prosesserer 48 monokanaler med 24 mix-busser, 12 matriser, to stereobusser og 12 DCA-er, har 16 analoge innganger og 16 utganger lokalt, 64 inn / 64 ut Dante ved 96 kHz, 18×18 USB-lyd og én PY-slot. Betjeningen er én faderbay med 13 fadere, én 13,3" multi-touch-skjerm med glass keys og én 4,3"-skjerm for egne taster. Med 16 utganger lokalt og Dante til R-serie-racks passer den like godt i et installasjonsrack, en OB-bil eller en liten FOH-posisjon som på et sidescenebord for monitor. Kanalstripe, effekter, Assist-funksjoner og programvare er identisk med DM5.

Liten flate, full motor

Compact-modellen kutter i panelet, ikke i prosesseringen. 48 kanaler, 24 mix-busser og 12 matriser er mer enn de fleste små og mellomstore jobber trenger, og 16 analoge utganger lokalt gjør at monitormikser, delay-linjer og opptak går rett ut av bordet. Inngangene hentes fra 16 lokale mic/line-porter eller fra R-serie-racks over Dante – RUio1608SB-D på scenen gir 16 kanaler over én nettverkskabel, og alle eldre R-serie-generasjoner støttes.

Bredden på 446 mm er valgt for 19"-rack: med RK5 monteres DM5 Compact fast i et installasjonsrack, en flightcase eller en OB-bil, og skjermen kan fortsatt vippes i fire vinkler. Én faderbay med Custom Fader Banks, seks glass keys pluss seks skjermtaster i fire banker og fire User Defined Knobs holder de viktigste funksjonene innen rekkevidde.

Lyd: kanalstripe, effekter og Premium Rack

Hver kanal har 4-bånds full PEQ med fire algoritmer og RTA-overlegg, HPF med valgbar helning og to dynamikkblokker med Legacy Comp, Comp 260, Gate, De-Esser, Expander, Ducking, FET Limiter og Diode Bridge Comp. Effektracket har 16 slots og 43 typer, EQ-racket 24 slots med 31-bånds GEQ, Flex15 og 8-bånds PEQ. PY-DSP-kortet åpner Premium Rack med 32 instanser Rupert Neve Designs Portico, U76, Opt-2A, MBC4, DaNSe og flere. Dugan Automixer er inkludert på 12 kanaler og utvides til alle 48 med DEK-DUGAN – praktisk for møterom og konferanser der bordet står i rack.

Arbeidsflyt, kontroll og opptak

Assist-funksjonene foreslår gain, kanalnavn, kompressor og faderbalanse, 500 scener med Recall Safe og fade time dekker show og gudstjenester, og DEK-BR/DEK-TH legger til broadcast- og teaterfunksjoner. DM Editor for Windows/Mac deler filformat med DM5 og DM7, så et oppsett laget på det store bordet kan lastes rett inn i Compact. DM StageMix på iPad og MonitorMix for musikerne gir fjernstyring, og ProVisionaire Control PLUS/Kiosk lager enkle paneler for BGM og volum når mikseren står låst i et rack.

USB gir to-spors opptak til minnepinne og 18 kanaler flerspor til DAW, Dante gir 64 kanaler med medfølgende Nuendo Live, og Virtual Soundcheck, DAW Remote og OSC-server er innebygd.

Nøkkelspesifikasjoner

Samme motor som DM5 i halv bredde – for rack, OB-bil, sidescene og små FOH-posisjoner.
