Yamaha – DM5-serien / Digital mikser

Dante 96 kHz · Live, event, kirke, teater & broadcast

DM5 – 60 kanaler, to faderbays og 32 analoge innganger med DM7-arbeidsflyt

DM5 er det store bordet i DM5-serien: to faderbays med 26 fadere, to 13,3" multi-touch-skjermer og to 4,3"-skjermer, slik at én tekniker har inngangskanaler og mikser synlig samtidig – eller to kan jobbe side om side. Mikseren prosesserer 60 monokanaler med 24 mix-busser, 12 matriser, to stereobusser og 12 DCA-er, og har 32 analoge innganger og 16 utganger lokalt, så et helt band kan kobles rett i bordet uten stagebox. 64 inn / 64 ut Dante ved 96 kHz, 18×18 USB-lyd og én PY-slot for ekstra I/O eller Premium Rack-DSP dekker resten. Glass keys – berøringstaster i skjermen med dynamisk merking – er en verdensnyhet på digitale miksere, og Assist-funksjonene foreslår gain, kanalnavn, kompressor og faderbalanse. Med under 83 cm bredde og 21,5 kg er den fortsatt et bord én person bærer inn.

To bays: full oversikt på FOH og monitor

Med to faderbays og to hovedskjermer kan DM5 vise inngangskanaler på venstre side og mix/matrix eller DCA-er på høyre – uten å bla. Det gjør den til et naturlig FOH-bord for band, konferanser med mange kilder og kirker med både mikser og monitorjobb på samme bord, og til et monitorbord der 24 mix-busser og Sends on Fader må være tilgjengelig hele tiden. 12 glass keys (6 + 6) pluss 12 skjermtaster i fire banker gir plass til alle snarveier, og fire User Defined Knobs følger valgt kanal i Dynamic Mode.

32 lokale mic/line-innganger betyr at DM5 dekker et fullt band, talerstoler og trådløsmottakere direkte, og R-serie-racks over Dante kommer på toppen. Alle generasjoner Yamaha R-serie støttes, inkludert de nye RUio1608SB-D, RUio0804-D og RUio16FLX-D, med fjernstyring av head amp og fantom.

Lyd: kanalstripe, effekter og Premium Rack

Hver kanal har 4-bånds full PEQ med fire algoritmer og RTA-overlegg, HPF med valgbar helning og to dynamikkblokker med åtte typer: Legacy Comp, Comp 260, Gate, De-Esser, Expander, Ducking, FET Limiter og Diode Bridge Comp – og rekkefølgen på EQ og Dyn2 kan byttes. Effektracket har 16 slots og 43 typer, med 13 reverb-varianter som REV HD og REV R3, åtte delay-typer, modulasjon, ampsimulering og MBC3 multibånd. EQ-racket har 24 slots med 31-bånds GEQ, Flex15 og 8-bånds PEQ.

PY-DSP-kortet åpner Premium Rack med 32 instanser: Rupert Neve Designs Portico 5033/5043/5045, U76, Opt-2A, Buss Comp 369, MBC4, DaNSe, Dynamic EQ, REV-X og flere. Dugan Automixer er inkludert på 12 kanaler og kan utvides til alle 60 med DEK-DUGAN.

Arbeidsflyt, kontroll og opptak

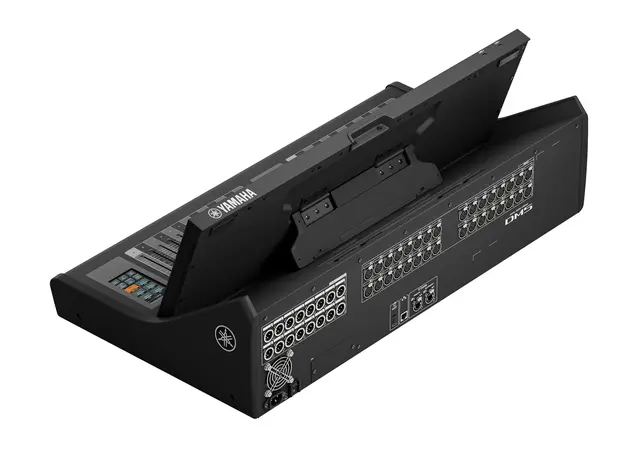

Skjermene vippes i fire vinkler mot sol og scenelys, kanalnavn vises på flere språk, og 500 scener med Recall Safe, Focus Recall og fade time dekker teater og show. Broadcast Package (DEK-BR) og Theatre Package (DEK-TH) legger til Mix Minus, Audio Follow Video, Actor Library, 4 Bank EQ/DYN og Sound xR-kontroll. DM Editor for Windows/Mac deler filformat med DM7, DM StageMix og MonitorMix gir fjernstyring fra salen og scenen, og ProVisionaire Control PLUS/Kiosk lager tilpassede paneler for personale uten miksererfaring.

To-spors USB-opptak til minnepinne, 18 kanaler flerspor over USB eller 64 over Dante med medfølgende Nuendo Live, Virtual Soundcheck, DAW Remote og OSC-server er innebygd. Mikseren styrer også Yamaha-forsterkere, NEXO NXAMP og tredjeparts trådløsmottakere.

Nøkkelspesifikasjoner

For FOH- og monitorteknikere som vil ha DM7-arbeidsflyten og to bays, i et bord som fortsatt går i én bil.
