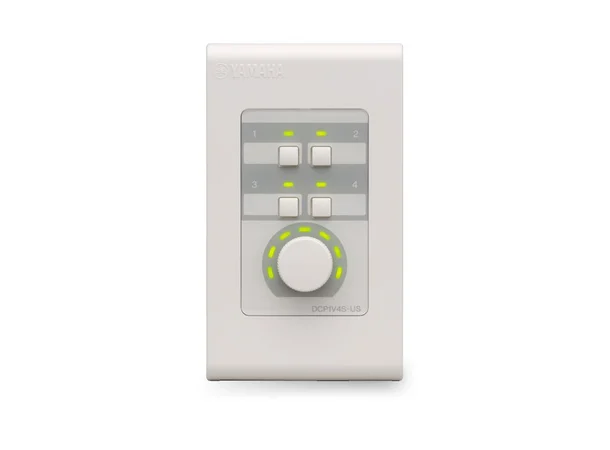

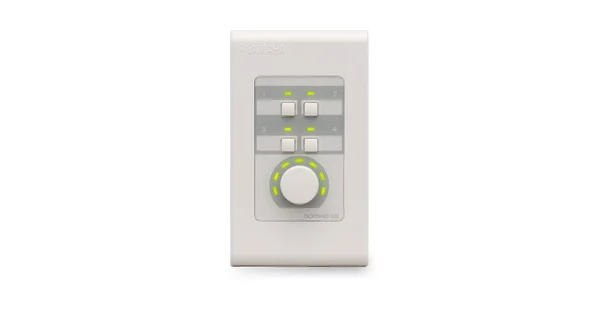

Yamaha DCP1V4S – veggmontert kontrollpanel, 1 volum og 4 bryter
DCP1V4S er et veggmontert kontrollpanel utstyrt med 1 volumkontroll og 4 brytere, laget for DME7, MTX/MRX-serien og MA/PA-serien. Panelet kobles enkelt til med én CAT5-kabel som bærer både RS485-signal og strøm. Inntil 8 DCP-paneler kan kobles til én DME7 eller enhet i MTX/MRX-serien.
|
Volumkontroller
1
stk
|
|
Brytere
4
stk
|
|
Maks per DME7/MTX/MRX
8
DCP-paneler
|
|
Maks per MA2120/PA2120
2
DCP-paneler
|
Tilkobling og bruk
Panelet kobles til med en enkelt CAT5-kabel som bærer RS485-kommunikasjon og strøm, uten behov for separat strømforsyning. Inntil 8 DCP-paneler kan kobles til én DME7- eller MTX/MRX-enhet, mens ett DCP1V4S-panel kan kobles til én MA2030a/MA2030, eller inntil to paneler til én MA2120 eller PA2120.
Nøkkelspesifikasjoner
| Type | Veggmontert kontrollpanel |
| Volumkontroller | 1 |
| Brytere | 4 |
| Tilkobling | CAT5 (RS485 + strøm) |
| Kompatibilitet | DME7, MTX/MRX-serien, MA/PA-serien |
| Maks per DME7/MTX/MRX | 8 DCP-paneler |
| Maks per MA2030a/MA2030 | 1 DCP1V4S |
| Maks per MA2120/PA2120 | 2 DCP-paneler |
| Produktkode | DCP1V4SEU |
DCP1V4S passer for installatører som trenger et veggpanel med både volumkontroll og bryterfunksjoner til Yamahas DME7-, MTX/MRX- og MA/PA-system.
