UNiKA – Stage Series / Phase Tester

Phase tester · Sender + mottaker · Magnetisk feste

SPT-3 – sender/mottaker for fase-test av høyttalere og kabler

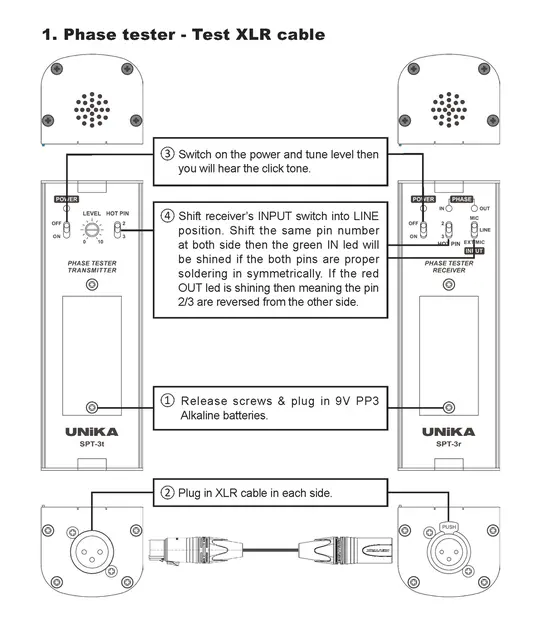

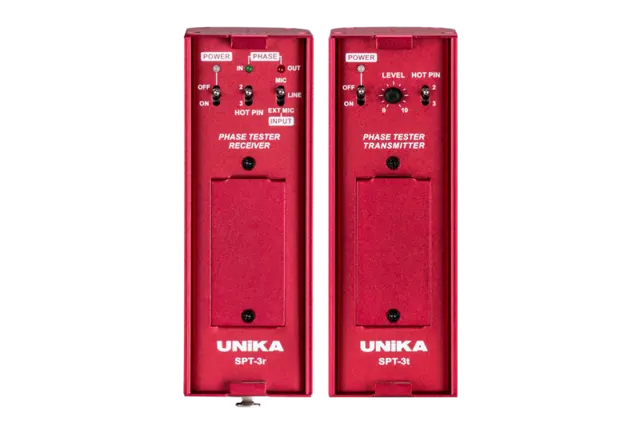

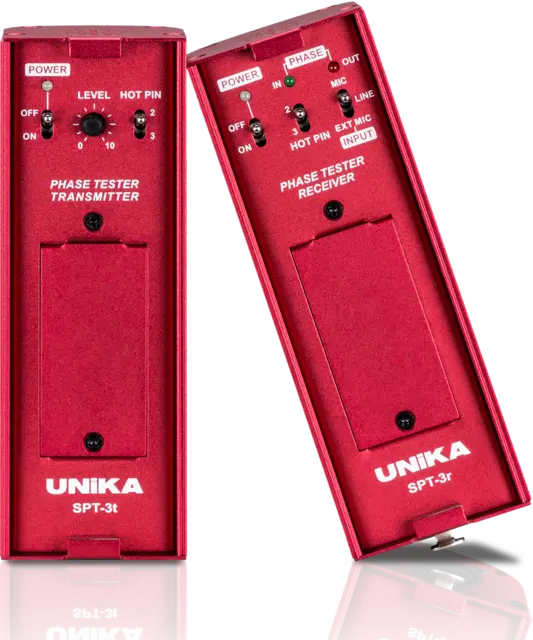

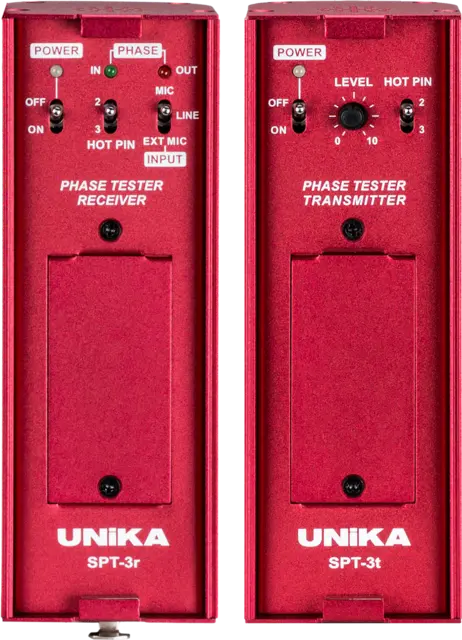

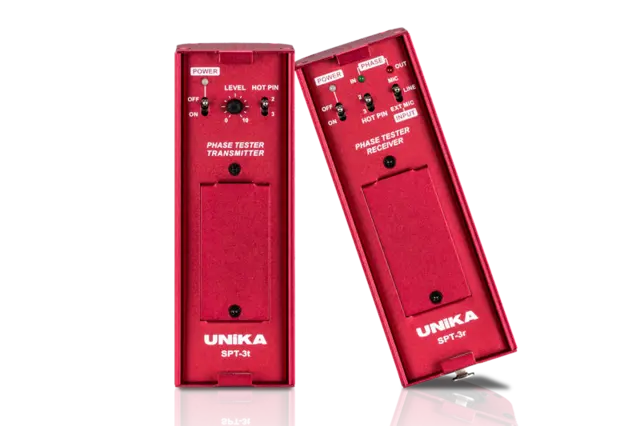

SPT-3 er et to-delt verktøy fra UNiKA Stage Series for å teste fase på høyttalere og balansert kabling – uunnværlig for systemteknikere i touring, fastinstallasjon og produksjons-tester. Senderen (SPT-3t) genererer en kort pulse-tone via XLR eller innebygd høyttaler. Mottakeren (SPT-3r) detekterer signalet via innebygd omni-mikrofon eller ekstern dynamisk mikrofon koblet til XLR, og indikerer fase med to LED-er: grønn for in-phase, rød for out-of-phase. Begge enheter har en HOT PIN-velger (pin 2 eller pin 3) for å teste begge kabel-standarder, og festes sammen med innebygde neodym-magneter for enkel transport.

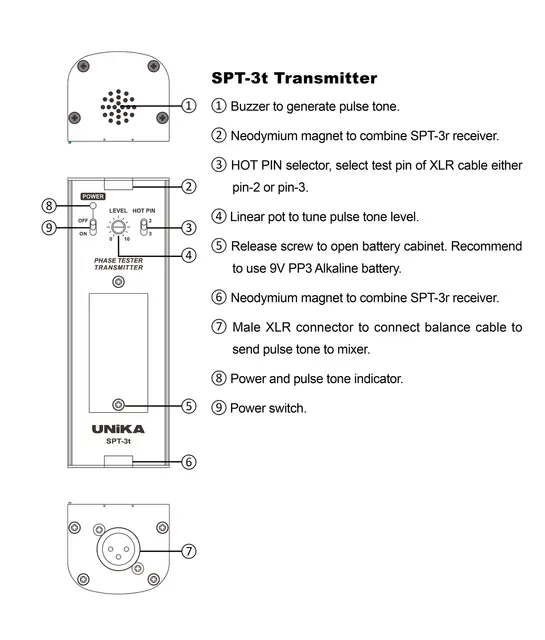

SPT-3t Sender

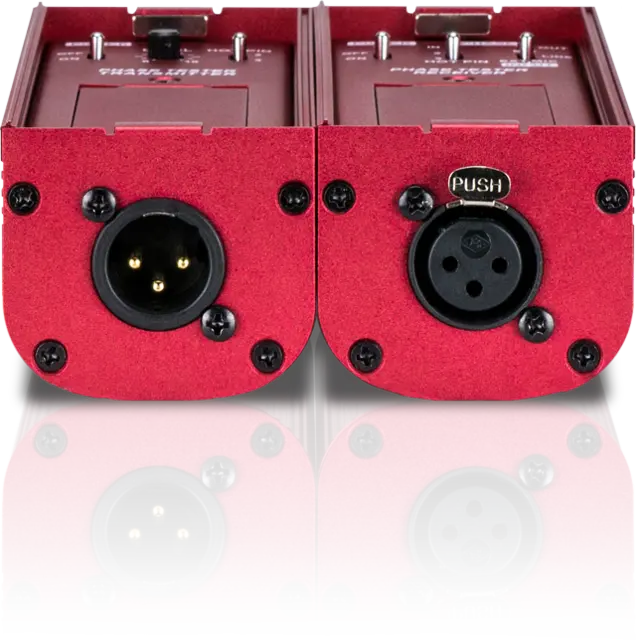

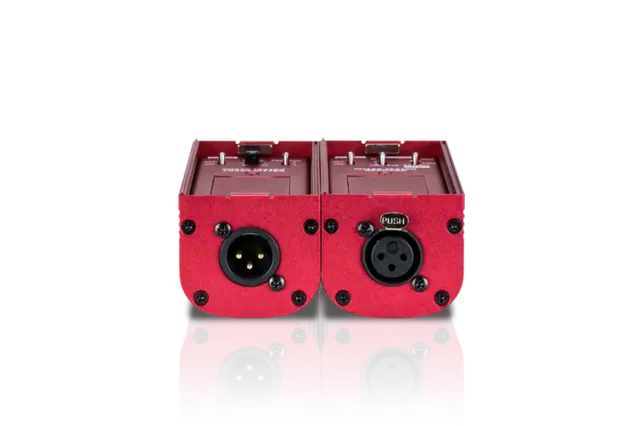

Senderen genererer en kort pulse-tone som kan sendes ut akustisk via innebygd buzzer (for å teste høyttaler-fase) eller via hann-XLR til mikser-kanal (for å teste balansert kabling). En linear potensiometer justerer pulse-nivået på XLR-utgangen (akustisk nivå er fast). HOT PIN-velgeren kobler test-signalet til enten pin 2 eller pin 3, slik at du kan verifisere både europeisk og amerikansk standard. Power- og pulse-tone-indikatorer på fronten, og en neodym-magnet på baksiden for å feste til mottakeren.

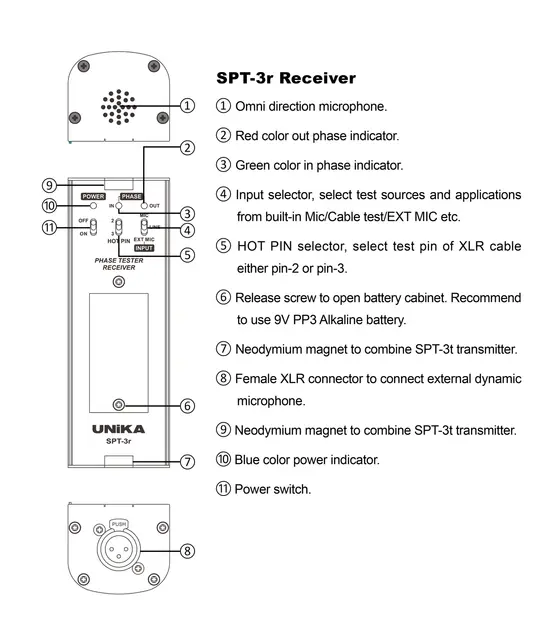

SPT-3r Mottaker

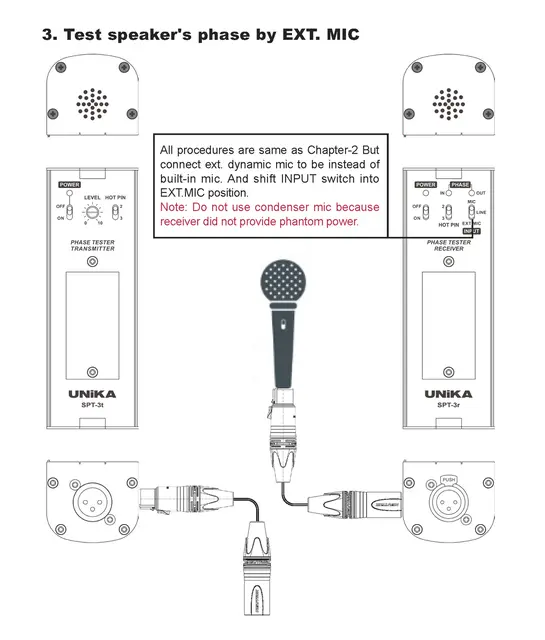

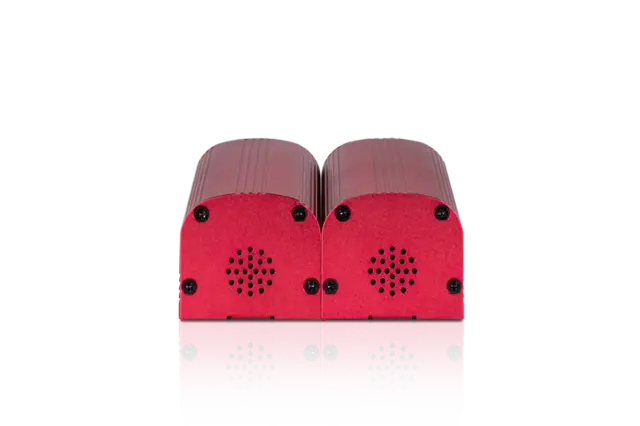

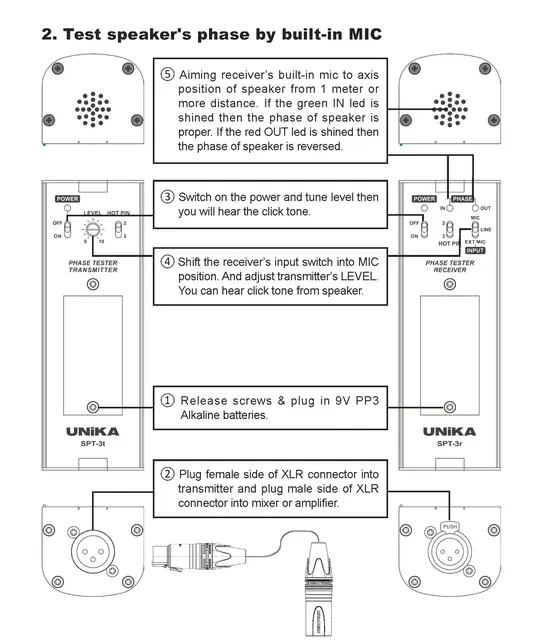

Mottakeren har en omni-direktional innebygd mikrofon for å plukke opp pulse-tonen akustisk, eller en hunn-XLR for å koble til en ekstern dynamisk mikrofon (nyttig hvis høyttaleren er hengt opp og ikke nås). En INPUT-velger lar deg veksle mellom innebygd mic, kabel-test og ekstern mic. To LED-er gir umiddelbar fase-indikasjon: grønn for in-phase, rød for out-of-phase. En egen HOT PIN-velger matcher senderens pin-konfigurasjon for å bekrefte at kablene faktisk er like.

Magnetisk feste og batteridrift

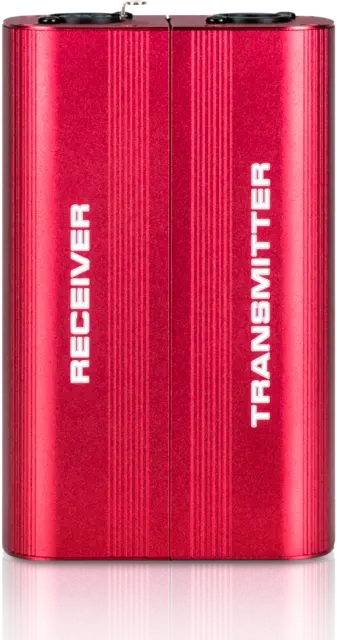

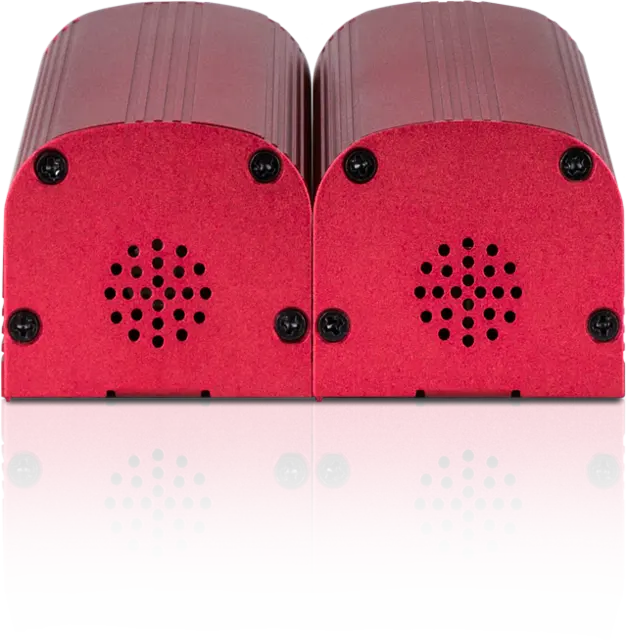

Sender og mottaker har neodym-magneter slik at de festes sammen til én pakke ved transport – ingen løse enheter i verktøyposen. Begge drives av et standard 9 V PP3 alkaline-batteri som varer cirka 50 timers driftstid, og strømforbruket er kun 10 mA. Plastkabinett med metalldetaljer, dimensjon 120 × 95 × 56 mm per enhet.

Nøkkelspesifikasjoner

SPT-3 er det praktiske toller-verktøyet for systemteknikere som tester fase på høyttalere og balansert kabling i felt.
