UNiKA – PRO DI Series
Passiv multimedia-DI · 2-kanal · TRS/RCA/mini-TRS
PRO MMD – multimedia-DI for media-playere og laptop
PRO MMD er en passiv tokanals multimedia-DI med et bredt utvalg av inngangs-tilkoblinger: to TRS, ett par RCA og en mini-TRS – samme boks tar alt fra laptop hodetelefon-utgang, video-utstyr, CD-spillere og media-player. Hvilken som helst av inngangene kan også brukes som gjennomgang. Hver kanal har sin egen UNiKA-PRO EI9AE3R3 1,25:1 isolasjonstransformator, og konstruksjonen er helpassiv – ingen batterier, ingen phantom power. S/N ratio over 120 dB, +22 dB maks inngang, og en delt GND/LIFT-bryter for å eliminere ground loop.
|
Innganger
5
TRS/RCA/mini
|
|
Inngangs-impedans
1 kO
0 og -20 dB
|
|
Maks inngang
+22 dB
før clipping
|
|
S/N ratio
> 120 dB
un-weighted
|
|
T.H.D.
< 0,02 %
@ 1 kHz / 0 dBV
|
|
Vekt
0,63
kg
|
Alle media-tilkoblinger i én boks
PRO MMD samler de vanligste consumer-tilkoblingene i én DI: to TRS-jacks for stereo-line (1/4"), et par RCA-kontakter for HiFi-utstyr og CD/DVD-spillere, og en mini-TRS for laptop-utgang eller mobiltelefon. Alle inngangene er parallelt koblet og kan brukes som inn- eller gjennomgang. Det betyr at du kan koble laptopen via mini-TRS, RCA-utgangen sendes parallelt til en monitor på scenen, og signal-konvertert balansert XLR går til mikseren.
Hver av de to kanalene har sin egen UNiKA-PRO EI9AE3R3 1,25:1 isolasjonstransformator med kobberfolie-skjerming og dedikert jordingslag – stereo-imagingen forblir intakt og potensialforskjellen mellom apparater kan ikke vandre videre.

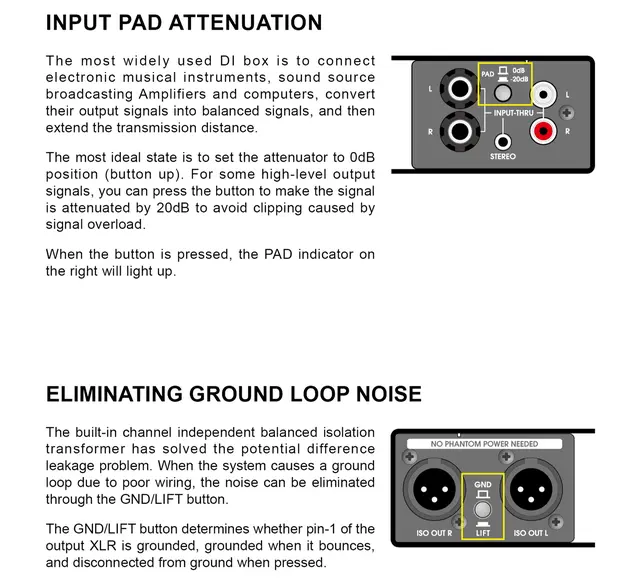

Pad og GND/LIFT
0/-20 dB pad-bryter håndterer alt fra svake mobiltelefon-utganger til kraftigere HiFi-line-level uten clipping. Med +22 dB maks inngang tåler PRO MMD selv hardt drevne kilder. En delt GND/LIFT-bryter løfter pin 1 fra jord på begge XLR-utganger samtidig når ground loop oppstår – kritisk i konferanse- og AV-installasjoner hvor strømnettet kan være delt mellom flere systemer.

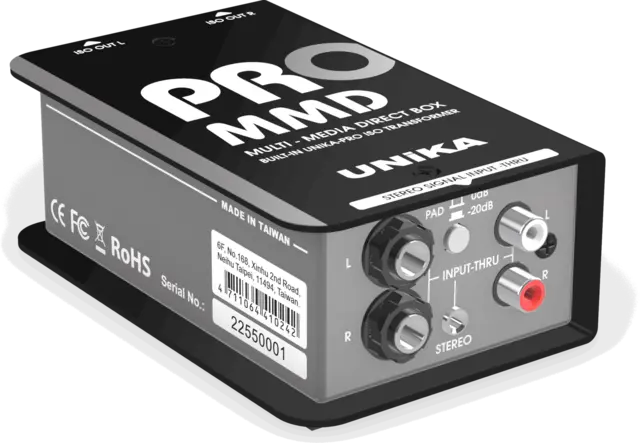

Bygging og tilkoblinger
Stålkabinett på 1,6/1,2 mm med slitesterk overflatebehandling. To TRS-innganger, et par RCA, en mini-TRS, og to hann-XLR balanserte utganger via isolasjonstransformatorene. Samme dimensjon som de øvrige PRO-modellene (78 × 124 × 46 mm).
Nøkkelspesifikasjoner
| Kretstype | Passiv / transformer balansert utgang |
| Inngang | 2 × TRS, 1 × mini-TRS, 1 par RCA |
| Gjennomgang (Thru) | Hvilken som helst inngang |
| Pad-bryter | 0/-20 dB push-button |
| Utgang | 2 × hann-XLR via ISO-transformer |
| GND/LIFT | Delt push-button |
| Inngangs-impedans | 1 kO ved 0 dB og -20 dB |
| Utgangs-impedans | 50 O |
| Maks inngang før clipping | +22 dB |
| Maks utgangsnivå | +22 dB |
| Frekvensrespons | 20 Hz – 20 kHz (-0,3/+0,9 dB) |
| S/N ratio | > 120 dB (un-weighted) |
| T.H.D. | < 0,02 % @ 1 kHz / 0 dBV |
| Transformer-ratio | 1,25:1 |
| Chassis | 1,6 mm / 1,2 mm stål, slitesterk overflate |
| Dimensjoner (B × D × H) | 78 × 124 × 46 mm |
| Vekt | 0,63 kg |
PRO MMD samler alle consumer-tilkoblinger i én DI – ideell for AV-installasjoner, foredrag og konferanser.
