UNiKA – PRO DI Series
Passiv ISO-Box · 2-kanal · Linje-isolator
PRO IS2 – passiv 2-kanal linje-isolator
PRO IS2 er en passiv to-kanals linje-isolator med dedikerte UNiKA-PRO EI9AE3R3 1,25:1 audio-transformatorer per kanal – designet for å transportere balanserte linjesignaler over lange avstander uten brum, leakage eller potensialforskjeller. Hver kanal har uavhengig GND/LIFT-bryter for individuell kontroll, og CH-2 har en PHASE REVERSE-bryter for å snu hot pin fra 2 til 3 ved feilkablede oppsett. Combi-innganger godtar XLR og TRS. S/N ratio over 120 dB og +22 dB headroom gir rolig, stabil signaltransport.
|
Type
2-kanal
linje-isolator
|
|
Inngangs-impedans
4,7 kO
balansert
|
|
Maks inngang
+22 dB
før clipping
|
|
S/N ratio
> 120 dB
un-weighted
|
|
GND/LIFT |
Per kanal
uavhengig
|
Vekt
0,62
kg
|
Når trenger du en ISO-box?
PRO IS2 er ikke en DI – det er en linje-isolator. Den brukes mellom to balansert-koblede apparater når jordingen mellom dem skaper brum, leakage eller potensialforskjeller. Klassisk eksempel: mellom mikseren i kontrollrommet og scene-rigget, mellom AV-systemet og PA-anlegget, eller mellom konferansesystemet og forsterkeren i et annet rom – overalt hvor lang signalvei eller forskjellig strømnett kan skape ground loop.
Hver kanal har sin egen UNiKA-PRO EI9AE3R3 audio-isolasjonstransformator (1,25:1) med kobberfolie-skjerming og dedikert jordingslag. Det fysiske bruddet mellom inn- og utside gjør at potensialforskjellen ikke kan vandre videre, og brum-frekvensen blir filtrert bort.

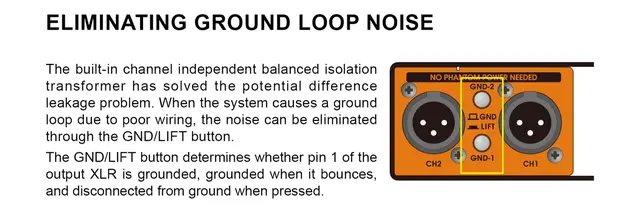

Uavhengig GND/LIFT og PHASE REVERSE
Hver utgang har sin egen GND/LIFT-bryter – avgjørende fordi to ulike apparater kan ha ulike jordingsbehov. CH-2 har i tillegg en PHASE REVERSE-bryter som flytter hot pin fra pin 2 til pin 3, nyttig når man kobler til feilkabling-utstyr eller eldre amerikanske standarder. PRO IS2 har ingen forsterking eller pad – den er rent balansert-til-balansert. For mikrofon- eller instrumentsignaler bør du heller bruke en av PRO-seriens DI-bokser med attenuator.

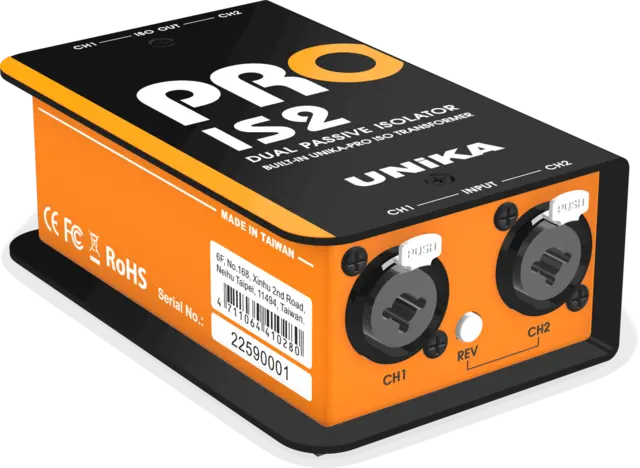

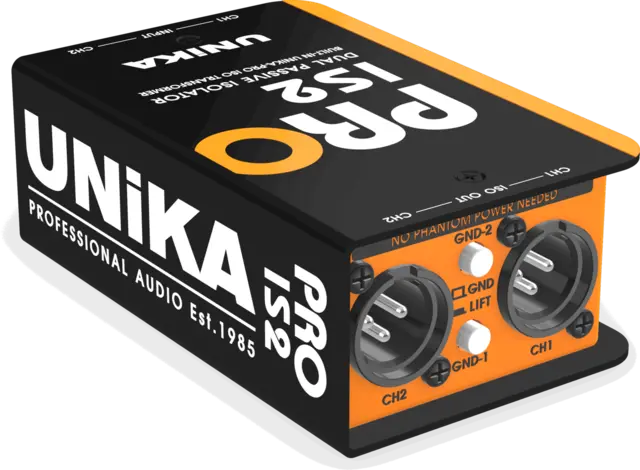

Bygging og tilkoblinger
Stålkabinett på 1,6/1,2 mm med slitesterk overflatebehandling – samme dimensjon som de øvrige PRO-modellene (78 × 124 × 46 mm). To Combi-innganger godtar både XLR og TRS, og to hann-XLR utganger via isolasjonstransformatorene gir balansert utgang. 4,7 kO inngangs-impedans (balansert) eller 10 kO (ubalansert) tilpasser seg ulike line-level kilder.
Nøkkelspesifikasjoner
| Kretstype | Passiv / transformer balansert utgang |
| Inngang | 2 × Combi (XLR / TRS) |
| Utgang | 2 × hann-XLR via ISO-transformer |
| Phase Reverse | På CH-2 (pin 2/pin 3 swap) |
| GND/LIFT | Uavhengig push-button per kanal |
| Inngangs-impedans | 4,7 kO balansert / 10 kO ubalansert |
| Utgangs-impedans | 600 O |
| Maks inngang før clipping | +22 dB |
| Maks utgangsnivå | +22 dB |
| Frekvensrespons | 20 Hz – 20 kHz (-0,3/+0,1 dB) |
| S/N ratio | > 120 dB (un-weighted) |
| T.H.D. | < 0,02 % @ 1 kHz / 0 dBV |
| Transformer-ratio | 1,25:1 (per kanal) |
| Chassis | 1,6 mm / 1,2 mm stål, slitesterk overflate |
| Dimensjoner (B × D × H) | 78 × 124 × 46 mm |
| Vekt | 0,62 kg |
PRO IS2 løser ground loop og potensialforskjeller mellom apparater – uunnværlig i fastinstallasjon og lange touring-strekk.
