UNiKA – PRO DI Series
Passiv splitter · 1-in / 3-out
PRO 3SP – passiv signal-splitter med monitor-utgang
PRO 3SP er en passiv 1-inn / 3-ut signal-splitter for å distribuere ett balansert linjesignal til opptil tre destinasjoner. Den ene utgangen er en direkte MONITOR OUT – paralleltkoblet uten isolasjonstransformator for kortdistanse-bruk (typisk scene-monitor til aktive monitorhøyttalere). De to andre utgangene har hver sin UNiKA-PRO EI9AE3R3 1,25:1 isolasjonstransformator med kobberfolie-skjerming, slik at lange kabelstrekk til F.O.H., broadcast-mikser og produksjon kan kjøres uten ground loop. Ingen strøm, ingen batterier, S/N ratio over 120 dB.
|
Type
1-in / 3-out
passiv splitter
|
|
Inngangs-impedans
4,7 kO
balansert
|
|
Maks inngang
+22 dB
før clipping
|
|
S/N ratio
> 120 dB
un-weighted
|
|
Isolerte utganger
2
+ 1 direkte
|
|
Vekt
0,62
kg
|
Direkte monitor + to isolerte utganger
PRO 3SP er et tradisjonelt analog splitter-konsept i lommeformat. Inngangen tar et balansert XLR-signal, og fordeler det til tre destinasjoner: en MONITOR OUT som er direkte paralleltkoblet (uten transformator) for kort kabelvei, og to isolerte utganger (CH-1 og CH-2) med hver sin UNiKA-PRO EI9AE3R3 audio-transformator for lange kabelstrekk.
Et klassisk scene-eksempel: vokal-mikrofonen kjøres inn på PRO 3SP, monitor-mikseren henter direkte fra MONITOR OUT (nær scene), F.O.H.-mikseren kobler til CH-1 (over snake til kontrollrom), og broadcast/recording-mikseren får eget signal fra CH-2 (over enda lengre kabel). Ingen brum, ingen leakage, samme signal til alle tre.
Når MONITOR vs isolert utgang?

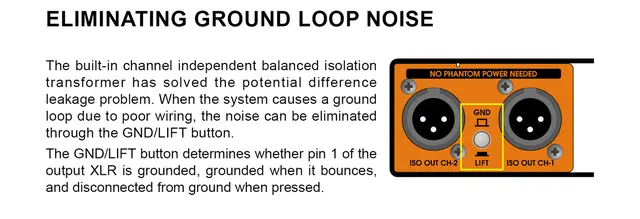

MONITOR-utgangen er paralleltkoblet og uten isolasjon – best for korte avstander hvor jordingen mellom apparatene er den samme. Brukstilfelle: scene-mikser til aktive stage monitor-høyttalere på samme strømkrets. CH-1 og CH-2 utgangene har hver sin isolasjonstransformator og en delt GND/LIFT-bryter – velg disse for sending over lange kabler eller til apparater på andre strømkretser hvor ground loop er en risiko.
Bygging og tilkoblinger

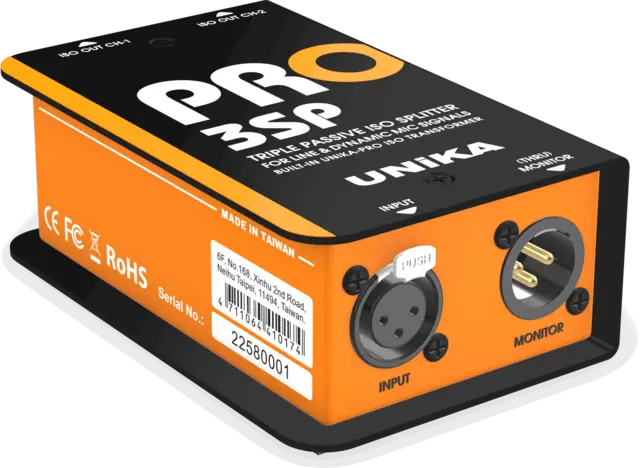

Stålkabinett på 1,6/1,2 mm med slitesterk overflatebehandling. Hunn-XLR inngang, hann-XLR MONITOR-utgang (uten transformator), to hann-XLR balanserte utganger via isolasjonstransformatorene. Samme dimensjon som de øvrige PRO-modellene (78 × 124 × 46 mm).
Nøkkelspesifikasjoner
| Kretstype | Passiv / transformer balansert utgang |
| Inngang | 1 × hunn-XLR |
| MONITOR OUT | 1 × hann-XLR (uten ISO-transformer) |
| Isolerte utganger | 2 × hann-XLR via ISO-transformer |
| GND/LIFT | Delt push-button |
| Inngangs-impedans | 4,7 kO |
| Utgangs-impedans | 50 O |
| Maks inngang før clipping | +22 dB |
| Maks utgangsnivå | +22 dB |
| Frekvensrespons | 20 Hz – 20 kHz (-0,3/+0,1 dB) |
| S/N ratio | > 120 dB (un-weighted) |
| T.H.D. | < 0,02 % @ 1 kHz / 0 dBV |
| Transformer-ratio | 1,25:1 |
| Chassis | 1,6 mm / 1,2 mm stål, slitesterk overflate |
| Dimensjoner (B × D × H) | 78 × 124 × 46 mm |
| Vekt | 0,62 kg |
PRO 3SP fordeler ett signal til scene-monitor, F.O.H. og broadcast – isolert, passiv, batteri-fri.
