UNiKA – Dante Networked Audio
Dante Transmitter · 4 × XLR ut · PoE

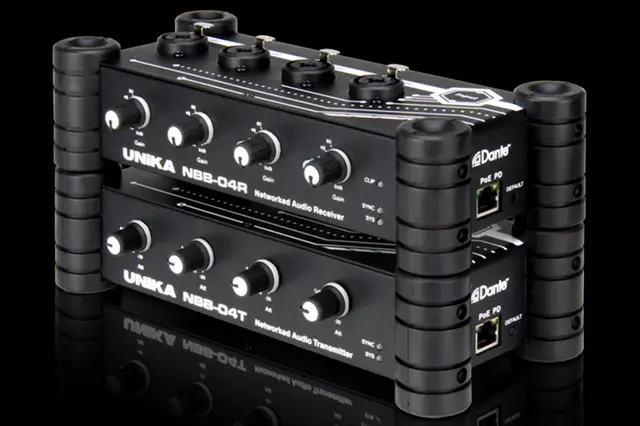

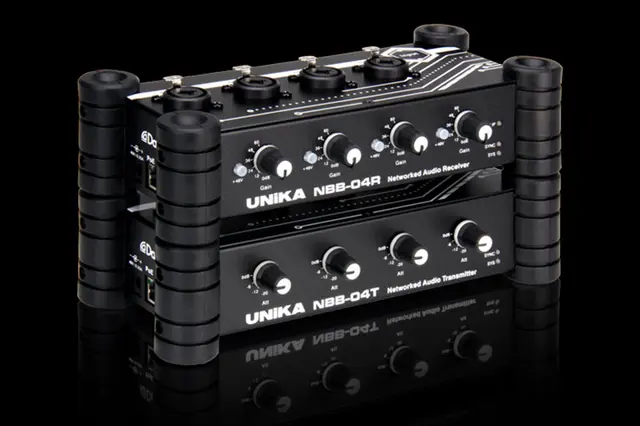

NBB-04T – Dante 4-kanals audio-transmitter
NBB-04T er en Dante-aktivert audio-transmitter som mottar en Dante-stream fra nettverket og konverterer den til fire kanaler balansert analog audio via XLR. Audio dekodes med ukomprimert 32-bit eller 24-bit PCM på 44,1 / 48 eller 96 kHz, og utgangene drives av high-rail-voltage forsterkere opp til +24 dBu – fullt profesjonelt linjenivå. NBB-04T drives av PoE fra nettverks-switch eller ekstern 48 V DC adapter, har to Gigabit RJ45-porter for daisy-chain, og leveres med rack-monterings-kit for standard 19" 1U installasjon.
|
Utganger
4 × XLR
balansert
|
|
Maks utgang
+24 dBu
high-rail-voltage
|
|
Sample rate
96 kHz
32-bit PCM
|
|
S/N ratio
> 105 dB
@ 0 dBFS
|
|
Latency
< 2 ms
typisk
|
|
Strøm
PoE
eller 48V DC
|
Dante 4-kanals utganger med +24 dBu headroom
NBB-04T mottar Dante audio-streams over standard Gigabit Ethernet og dekoder dem til fire balansert analog utganger via XLR. Audio dekodes med ukomprimert 32-bit eller 24-bit PCM på 44,1 kHz, 48 kHz eller 96 kHz. Utgangene drives av high-rail-voltage forsterkere som leverer opp til +24 dBu – matcher alle profesjonelle linjeinnganger på miksere, prosessorer og forsterkere. En -20 dB rotary volum-kontroll lar deg attenuere utgangen for å matche semi-profesjonelle inngangsnivåer.
All ruting mellom NBB-04T og andre Dante-enheter konfigureres via Audinate Dante Controller (gratis programvare). Med Dante Virtual Soundcard kan din DAW-software spille direkte stereo eller multitrack audio til NBB-04T.
PoE-drift og daisy-chain
NBB-04T drives enten av PoE fra en nettverks-switch som støtter Power-over-Ethernet, eller av ekstern 48 V DC strømadapter (ikke inkludert) for installasjoner uten PoE-switch. To Gigabit RJ45-porter lar deg daisy-chain flere NBB-04T enheter på samme nett-link for å utvide geografisk dekning. Maks kabel-lengde er 100 m med CAT.5e.
Bygging og installasjon
Metallchassis med aluminium-frontpanel for solid touring-tåling. Leveres med rack-monterings-kit slik at NBB-04T kan monteres i standard 19" rack (1U høyde). Dimensjon 220 × 130 × 44 mm, vekt 820 g. Strømforbruk under 7,2 W gjør at den enkelt drives av en standard PoE-switch eller liten DC-adapter.
Nøkkelspesifikasjoner
| Kanal-kapasitet | 4 × utganger (audio-transmitter) |
| Utgang | 4 × balansert XLR, +24 dBu maks |
| Volum-kontroll | -20 dB rotary per utgang |
| Encoding | Ukomprimert 32-bit eller 24-bit PCM |
| Sample rate | 44,1 / 48 / 96 kHz |
| Digitized scaling | 0 dBFS @ +24 dBu |
| Ethernet | 2 × Gigabit RJ45 (daisy-chain) |
| Latency | < 2 ms typisk |
| Kabel-lengde | 100 m med CAT.5e |
| Frekvensrespons | 20 Hz – 20 kHz (±0,5 dB) |
| S/N ratio | > 105 dB @ 0 dBFS |
| T.H.D. + noise | < 0,002 % @ -10 dBFS |
| Dynamic range | > 105 dB |
| Crosstalk @ 10 kHz | < -105 dB |
| Strømforsyning | PoE eller ekstern 48 V DC (0,15 A) |
| Strømforbruk | < 7,2 W |
| Driftstemperatur | 0 – 45 °C |
| Konstruksjon | Metall chassis + aluminium frontpanel |
| Dimensjoner (H × B × D) | 44 × 220 × 130 mm (1U rack-kit inkludert) |
| Vekt | 820 g |
NBB-04T henter Dante-streamen ut til fire profesjonelle XLR-utganger – PoE-drevet og daisy-chain-klar for fastinstallasjon.
