UNiKA – Dante Networked Audio
Dante Receiver · 4 × XLR/TRS Combo inn · PoE

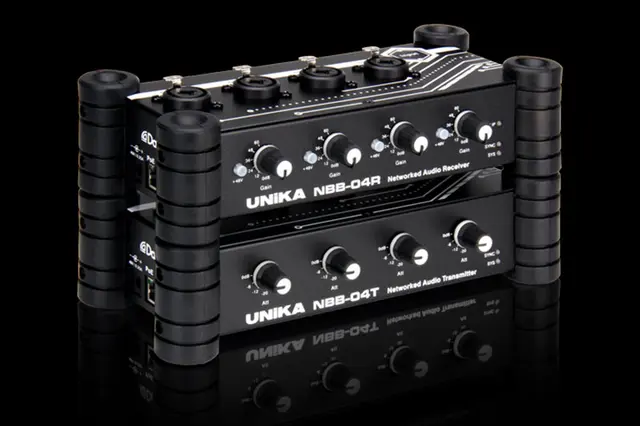

NBB-04R – Dante 4-kanals audio-receiver
NBB-04R er en Dante-aktivert 4-kanals audio-receiver som mottar fire kanaler analog audio (mic eller line) og konverterer dem til Dante-stream på nettverket. Inngangene er XLR/TRS Combo-jacks som godtar et bredt nivå-område med individuell 60 dB rotary gain-kontroll og +48 V phantom power på/av per kanal. Audio kodes med ukomprimert 24-bit PCM på 44,1 / 48 eller 96 kHz, latency under 2 ms. PoE-drevet med to Gigabit RJ45-porter for daisy-chain. Solid metallchassis med støtdempere på alle hjørner for fastinstallasjon-bruk.
|
Innganger
4 × Combo
XLR / TRS
|
|
Inn-nivå
+24 dBu
60 dB gain
|
|
Sample rate
96 kHz
24-bit PCM
|
|
S/N ratio
> 100 dB
@ 0 dBFS
|
|
Phantom
+48 V
på/av per kanal
|
|
Strøm
PoE
eller 48V DC
|
Dante 4-kanals input med mic-preamps
NBB-04R mottar fire kanaler analog audio fra mikrofoner eller linje-kilder og konverterer dem til Dante audio-streams som kan motta av andre Dante-enheter på samme nettverk – mikser, DAW eller en NBB-04T transmitter på et annet sted. Alle inngangene tar bredt nivå-område fra mic-level til line-level via XLR/TRS Combo-jacks med individuell 60 dB rotary gain-kontroll. +48 V phantom power kan slås på/av per kanal slik at både dynamiske og kondensatormikrofoner kan brukes – ingen ekstra preamp eller mikser nødvendig for å bringe mic-signal inn på Dante-nettet.
En clip-indikator dekker alle inngangene og advarer audiotekniker om signal-overload før det blir hørbart. Audio digitaliseres med ukomprimert 24-bit PCM på 44,1 / 48 eller 96 kHz, og latency er typisk under 2 ms.
PoE-drift og daisy-chain
PoE eller ekstern 48 V DC adapter (0,25 A). To Gigabit RJ45-porter lar deg daisy-chain flere NBB-04R i samme nett-link. All ruting konfigureres via Audinate Dante Controller (gratis programvare). Kompatibel med Dante Virtual Soundcard slik at din DAW direkte kan ta opp multitrack streaming audio fra NBB-04R.

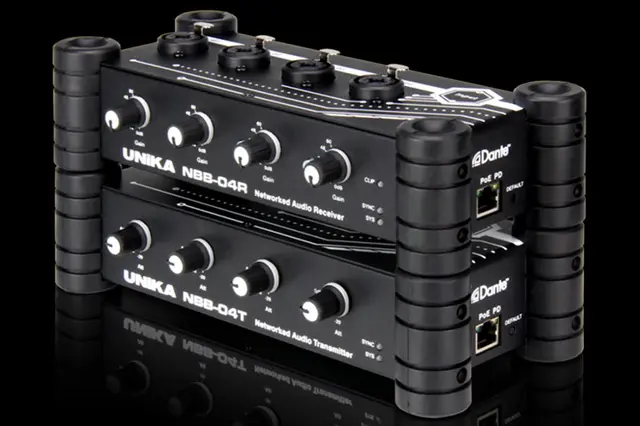

Bygging for fastinstallasjon
Solid metallchassis med fire støtdempere på hjørnene – designet for å tåle utilsiktet støt under feltinstallasjon og daglig bruk. Dimensjon 237 × 114 × 67 mm, vekt 900 g, og strømforbruk under 6 W. NBB-04R kan brukes som dedikert mic-preamp-boks på Dante-nettet, eller som remote breakout-box i et større system.
Nøkkelspesifikasjoner
| Kanal-kapasitet | 4 × innganger (audio-receiver) |
| Inngang | 4 × XLR/TRS Combo, +24 dBu maks |
| Inngangs-gain | 60 dB rotary per kanal |
| Phantom power | +48 V på/av per inngang |
| Clip-indikator | 1 × for alle innganger |
| Encoding | Ukomprimert 24-bit PCM |
| Sample rate | 44,1 / 48 / 96 kHz |
| Digitized scaling | 0 dBFS @ +24 dBu |
| Ethernet | 2 × Gigabit RJ45 (daisy-chain) |
| Latency | < 2 ms typisk |
| Audio flows | 2 (unicast + multicast) |
| Kabel-lengde | 100 m med CAT.5e |
| Frekvensrespons | 20 Hz – 20 kHz (±0,5 dB) |
| S/N ratio | > 100 dB @ 0 dBFS |
| T.H.D. + noise | < 0,002 % @ -10 dBFS |
| Strømforsyning | PoE eller 48 V DC (0,25 A) |
| Strømforbruk | < 6 W |
| Konstruksjon | Metall chassis med støtdempere |
| Dimensjoner (H × B × D) | 67 × 237 × 114 mm |
| Vekt | 900 g |
NBB-04R bringer fire mic-til-line preamps rett inn på Dante-nettverket – PoE-drevet og bygd for fastinstallasjon.
