NBB-1616 – Dante 16×16 breakbox / digital snake
NBB-1616 er en fullt digitalisert 16 × 16 Dante Break-in / Break-out box som sender og mottar 32 kanaler audio bidireksjonalt over standard Ethernet. Bruk den som scene-stagebox koblet til Dante-aktivert mikser eller DAW – eller koble to NBB-1616 sammen direkte (med P2P pairing) for å fungere som en digital snake over én Ethernet-kabel uten mikser eller datamaskin involvert. Audio kodes med ukomprimert 24-bit PCM på 44,1 / 48 / 96 eller 192 kHz, latency under 2 ms, og hver kanal har 60 dB gain-kontroll med 48V phantom power per inngang. Med en kanal-utvidelse opp til 32 × 32 I/O på samme Ethernet-kabel, AES67-klar via firmware-oppgradering.
|
Kanaler
16 × 16
I/O bidireksjonal
|
|
Sample rate
192 kHz
24-bit PCM
|
|
Ethernet
2 × RJ45
Gigabit redundant
|
|
Latency
< 2 ms
typisk
|
|
S/N ratio
> 110 dB
@ 0 dBFS
|
|
Format
3U rack
7 kg
|
Dante-stagebox eller P2P digital snake
NBB-1616 kan brukes på to måter. Som stagebox: koble den til en Dante-aktivert mikser (Yamaha, Allen & Heath, Behringer m.fl.) eller DAW, og 16 analoge innganger fra scenen sendes som Dante-stream til mikseren, mens 16 utganger returneres tilbake. All ruting konfigureres med Audinate Dante Controller (gratis) og lagres automatisk ved strømtap.
Som digital snake: koble to NBB-1616 sammen med Ethernet-kabel og trykk P2P Pairing-knappen på begge enheter. Da fungerer parene som en bidireksjonal digital snake – 32 kanaler audio over én Ethernet-kabel uten mikser eller datamaskin involvert. Maks kabellengde 100 m med CAT.5e, og du kan kjede flere bokser i samme nett-link.
Profesjonelt I/O og PPM-meter

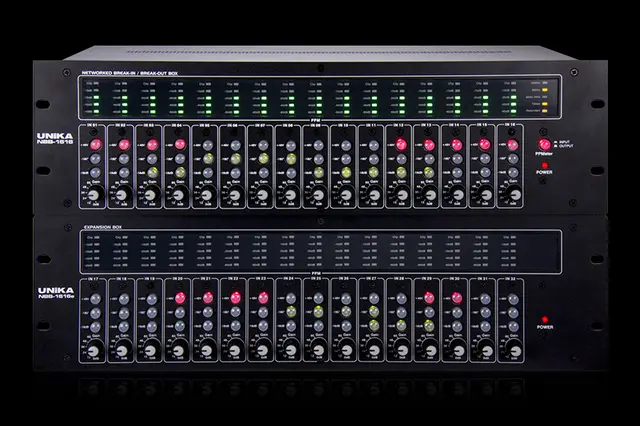

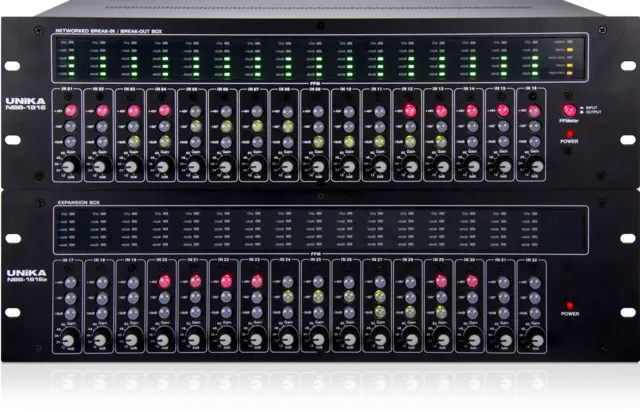

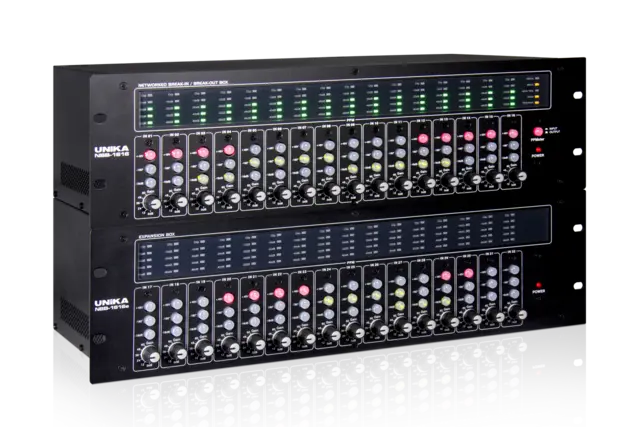

Alle 16 innganger godtar mic- eller line-nivå via balansert XLR med individuell 60 dB gain-kontroll, -18 dB pad og +48 V phantom power på/av per kanal. Utgangene har high-rail-voltage forsterkere som driver opp til +24 dBu balansert – passer alle profesjonelle linjeinnganger. Et 16-kanals PPM-meter med clip hold viser alle kanaler samtidig på fronten – kritisk for systemtekniker som skal monitorere alle nivåer mot clipping.
Redundant nettverk og utvidelse

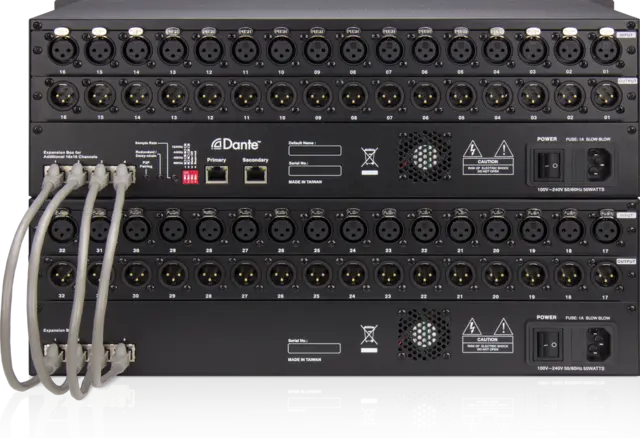

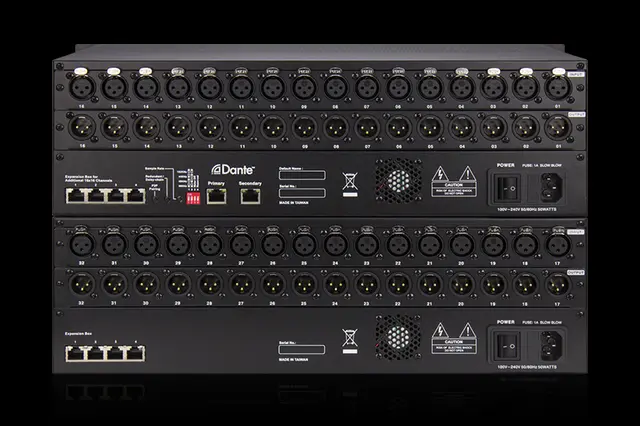

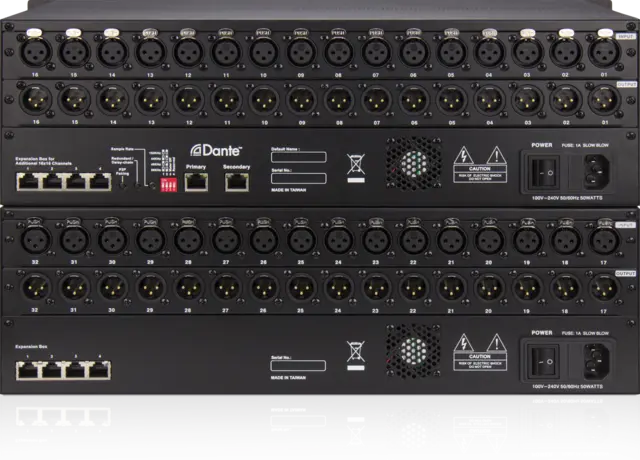

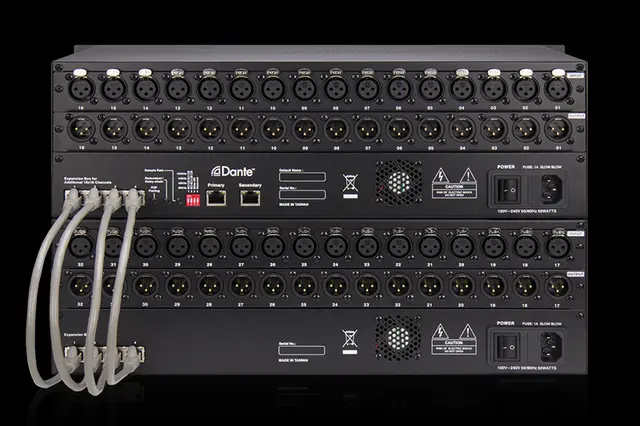

To Gigabit RJ45-porter kan konfigureres redundant (begge porter samme audio-stream, automatisk failover) eller daisy-chain (parallell-kjeding av flere bokser i samme link). NBB-1616 støtter IEEE 802.3 Layer 3, så den fungerer på standard nettverks-switcher uten spesiell konfigurasjon. For større produksjoner kan kanalkapasiteten dobles til 32 × 32 I/O med en utvidelses-boks på samme Ethernet-kabel. AES67-støtte kommer via firmware-oppgradering.
Nøkkelspesifikasjoner
| Kanal-kapasitet | 16 × 16 I/O |
| Inngang | 16 × balansert XLR |
| Utgang | 16 × balansert XLR, +24 dBu maks |
| Inngangs-gain | 60 dB rotary + -18 dB pad per kanal |
| Phantom power | +48 V på/av per inngang |
| Fase-invertering | 180° per inngang |
| Level meter | 16-kanals PPM med clip hold |
| Encoding | Ukomprimert 24-bit PCM |
| Sample rate | 44,1 / 48 / 96 / 192 kHz |
| Ethernet | 2 × Gigabit RJ45 (redundant eller daisy-chain) |
| Audio flows | 32 (unicast + multicast) |
| Latency | < 2 ms typisk |
| Kabellengde | > 100 m med CAT.5e |
| Frekvensrespons | 20 Hz – 20 kHz (±0,5 dB) |
| S/N ratio | > 110 dB inn / ut @ 0 dBFS |
| T.H.D. + noise | < 0,002 % inn / < 0,001 % ut |
| Spenning | 100 – 240 V AC, 50/60 Hz |
| Strømforbruk | < 50 W |
| Format | 3U rack, 480 × 250 × 133 mm |
| Vekt | 7 kg |
NBB-1616 erstatter både stagebox og snake i én Dante-løsning – 32 kanaler over én Ethernet-kabel, redundant og AES67-klar.
