Optogate PB-07 – automatisk mikrofon gate for skjult montering
Optogate PB-07 er utviklet basert på tilbakemeldinger fra kunder og er en avansert mikrofon gate-enhet designet for profesjonelle lydteknikere. På denne modellen er sensoren plassert på den flate siden. Som de andre modellene vil PB-07 slå på mikrofonen hvis noen står foran den. En rød status LED indikerer om mikrofonen er på, og mikrofonen slås av hvis ingen er foran den. Avstanden kan justeres mellom 15 cm og 120 cm ved hjelp av en trimpot.
|
Rekkevidde
15–120
cm
|
|
Strøm
24–48 V
phantom power
|
Bruk og kompatibilitet

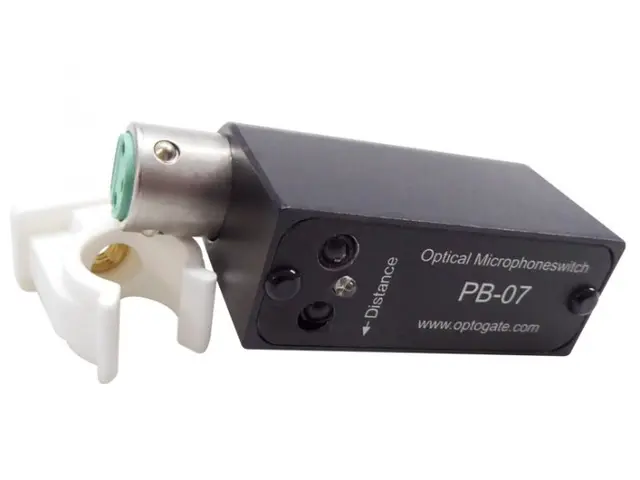

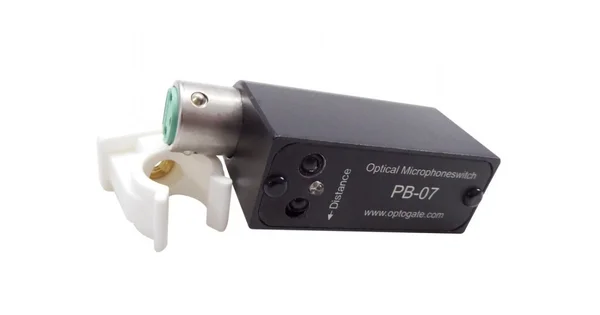

PB-07 har sensoren plassert på den flate siden og et 4 mm gjengehull på baksiden for montering av et klips, slik at enheten kan skjules bak mikrofonstativet – den kan også kobles til en svanehalsmikrofon. Den fungerer med alle typer dynamiske og phantom-drevne mikrofoner opp til 10 mA strømforbruk, kobles mellom mikrofon og kabel via XLR 3-pin, og fantommatingen på 24–48 V videreføres gjennom enheten. Godt egnet der man ønsker automatisk mikrofondemping uten synlig utstyr på scenen.
Nøkkelspesifikasjoner
| Størrelse | 68 × 35 × 21 mm (l × h × b) |
| Kontakter | XLR 3-pin (1 = jord, 2 = pluss, 3 = minus) |
| Hus | Flyaluminium, svart galvanisert |
| Justering av avstand | 15–120 cm (avhengig av type refleksjonsflate) |
| Vinkel | ±10° |
| Frekvensrespons | 0 Hz–30 kHz, -3 dB ved 150 ohm mikrofonimpedans |
| Signal-til-støy-forhold | -114 dB / -122 dB (mic på / av), 150 ohm mikrofon |
| Forsinkelsestid mic av | ca. 1 sek |
| Demping "mic på" | 0 dB |
| Demping "mic av" | 42 dB ved 150 ohm mikrofonimpedans |
| Kompatible mikrofontyper | Alle dynamiske og phantom-drevne mikrofoner opp til 10 mA |
| Driftstemperatur | 0–55 °C |
| Strømforsyning | 24–48 V phantom power |
| Strømforbruk | ca. 3,7 mA |
| Produktkode | PB-07 |
For scener der mikrofonens elektronikk skal forsvinne helt bak stativet eller på en svanehalsmikrofon.
