Optogate – Mikrofonport

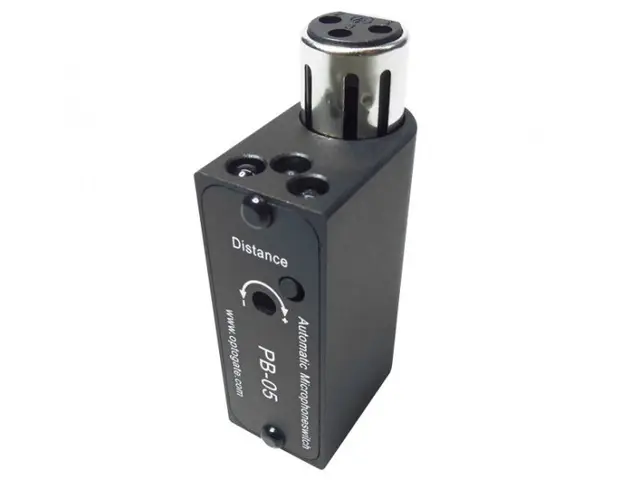

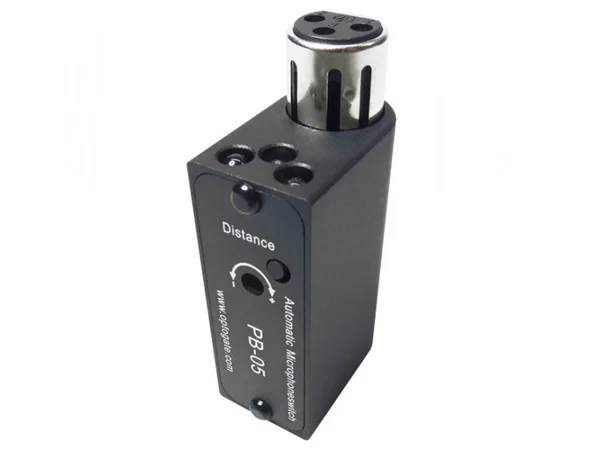

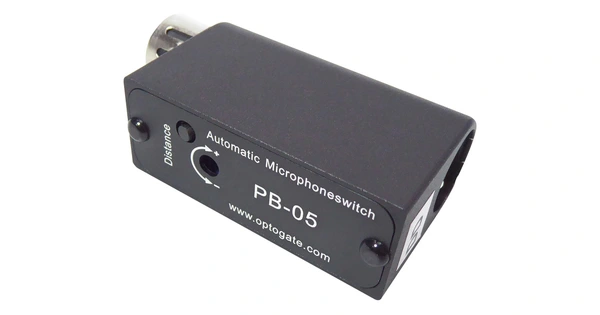

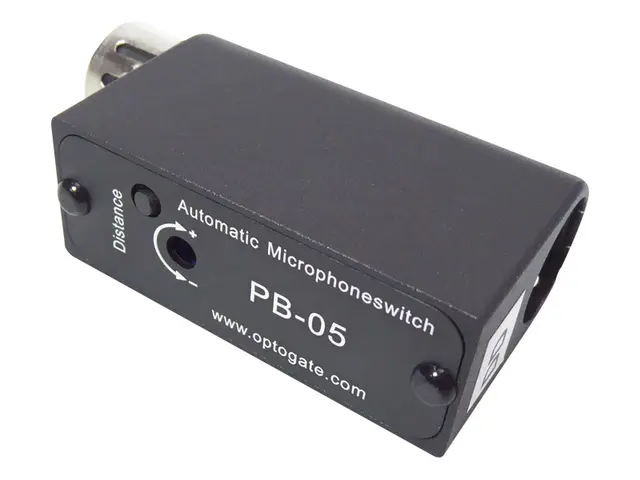

Optogate PB-05, Standard Mute – automatisk mikrofon gate
Optogate PB-05 er en automatisk mikrofon gate-enhet designet for å forbedre lydkvaliteten på scenen ved å redusere uønsket bakgrunnsstøy. Denne enheten er ideell for ledende og bakgrunnsvokal, akustiske instrumenter og talkback-mikrofoner. PB-05 er en automatisk mikrofon gate-enhet med -42 dB demping i "Mic Off" tilstand. PB-05 plugges mellom mikrofonen og kabelen. Den er utstyrt med en infrarød sensor som registrerer om noen står foran mikrofonen og slår den på.
|
Rekkevidde
15–120
cm
|
|
Strøm
24–48 V
phantom power
|
Bruk og kompatibilitet
PB-05 passer for alle typer dynamiske og phantom-drevne mikrofoner med inntil 10 mA strømforbruk, og er spesielt egnet for ledende og bakgrunnsvokal, akustiske instrumenter og talkback-mikrofoner på scenen. Enheten kobles rett mellom mikrofonen og mikrofonkabelen via XLR 3-pin-kontakter, uten behov for ekstra strømforsyning – fantommatingen på 24–48 V videreføres gjennom enheten til mikrofonen. Husets flyaluminium med svart galvanisert overflate tåler daglig scenebruk, og en liten trykknapp på toppen lar teknikeren holde mikrofonen konstant åpen ved behov.
Nøkkelspesifikasjoner
| Størrelse | 69 × 35 × 21 mm (l × h × b) |
| Kontakter | XLR 3-pin (1 = jord, 2 = pluss, 3 = minus) |
| Hus | Flyaluminium, svart galvanisert |
| Justering av avstand | 15–120 cm med trimpot |
| Vinkel | ±10° |
| Frekvensrespons | 0 Hz–30 kHz, -3 dB ved 150 ohm mikrofonimpedans |
| Signal-til-støy-forhold | -114 dB / -122 dB (mic på / av), 150 ohm mikrofon |
| Forvrengning | <0,05 % ved 100 mV signal |
| Forsinkelsestid mic på | <0,2 sek |
| Forsinkelsestid mic av | ca. 1 sek |
| Demping "mic på" | 0 dB |
| Demping "mic av" | -42 dB (150 ohm mikrofoner) |
| Kompatible mikrofontyper | Alle dynamiske og phantom-drevne mikrofoner opp til 10 mA |
| Driftstemperatur | 0–55 °C |
| Strømforsyning | 24–48 V phantom power |
| Strømforbruk | ca. 3,7 mA |
| Produktkode | PB-05 |
For lyd-team som trenger automatisk mikrofondemping på scene og i studio, uten ekstra kabling eller strømforsyning.
