SRS – Kjettingtalje-styring

Veggmontert · Rigging · Kjettingtalje

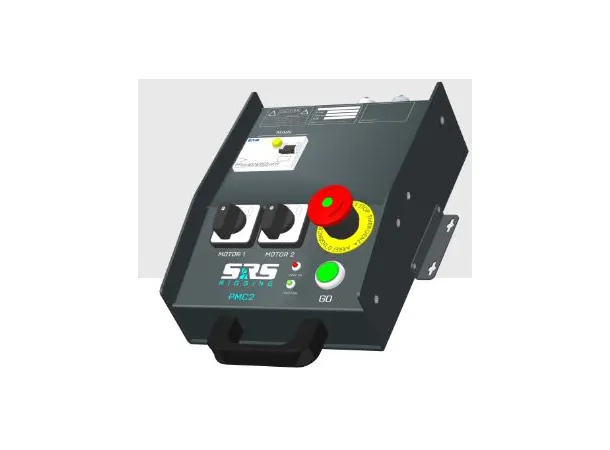

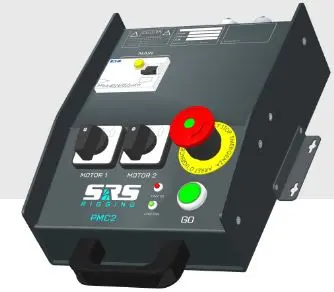

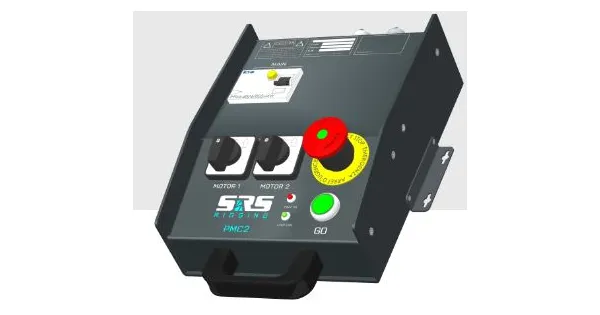

SRS PMC2-LV – veggmontert motorkontroller, LV, 2 utganger

PMC2-LV er en veggmontert motorkontroller for lavspent (LV) styring av kjettingtaljer, med CEE16A/5 som hovedinngang og 2 gule kontrollutganger. Utgangene leveres med 2 meter kabel som standard, og pinlogikken i den gule CEE16-kontakten velges etter hvilket taljesystem enheten skal styre. Egne pluggvarianter dekker CM/Stagemaker/Prolyte-, Litec/Outboard/LTM- og Tuechler-logikk i 4-pin, samt en 3-pin LTM-variant.

Strøm og tilkobling

PMC2-LV tar inn strøm via en CEE16A/5-plugg og har 2 gule kontrollutganger for lavspent (LV) styresignal til kjettingtaljene, med 2 meter kabel som standard.

Styring og kompatibilitet

Den gule CEE16-kontrollkontakten finnes med ulik pinlogikk avhengig av taljesystem: en 4-pin variant for CM/Stagemaker/Prolyte (L1: CMN, L2: UP, L3: DOWN), en 4-pin variant for Litec/Outboard/LTM (L1: UP, L2: DOWN, L3: COMM), en 4-pin variant for Tuechler (L1: DOWN, L2: UP, L3: COMM) og en 3-pin variant for LTM (L: UP, N: DOWN, PE: COMM).

Konstruksjon og montering

PMC2-LV er utført for fast veggmontering, med de to kontrollutgangene tilgjengelige på front for enkel tilkobling av taljekabler.

Nøkkelspesifikasjoner

PMC2-LV passer der en enkel, veggmontert LV-styring for to kjettingtaljer med valgfri pinlogikk er nok.
