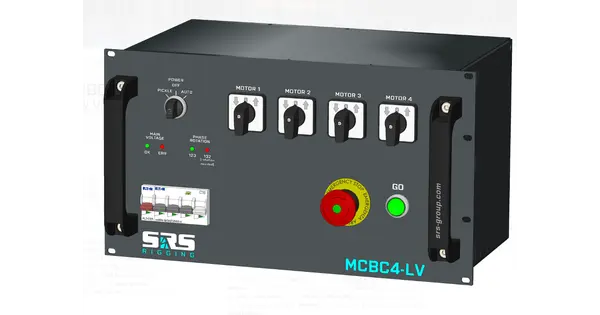

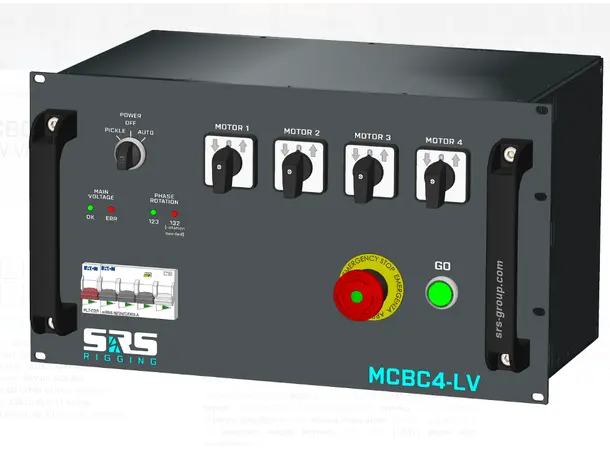

SRS MCBC4-LV-CEE – 4-kanders kjettingtalje-kontroller (LV), 6U
MCBC-LV er SRS' kostnadseffektive kjettingtalje-kontroller med basisfunksjoner og komponenter fra Schneider Electric og Eaton, bygget inn i robust metallverk. Enheten har lenkefunksjon for GO- og nødstopp-knappene, brytere for valg av heiseretning, manuell fasejustering (MPA) på inngangspluggen og automatisk spenningsmåling (AVM) med 123/132-fasejusteringssignalisering. Denne 6U-utgaven styrer 4 kjettingtaljer via 4x CEE16/4- og 4x CEE16/4p-utganger, med CEE32A/5 som hovedinngang. Kontrolleren er kompatibel med kjettingtaljer fra CM Lodestar, Trabes, Prolyft og Verlinde/Stagemaker.
|
Hovedstrøm
32
A
|
|
Antall kanaler
4
taljer
|
|
Inngang
CEE32A/5p
hoved
|
|
Rackhøyde
6
U
|
Strøm og sikringer
Hovedinngangen er CEE32A/5, med manuell fasejustering (MPA) på inngangspluggen og automatisk spenningsmåling (AVM) med 123/132-fasejusteringssignalisering. Innmaten er bygget med komponenter fra Schneider Electric og Eaton.
Styring og sikkerhet
GO- og nødstopp-knappene kan lenkes mellom flere kontrollere, og egne brytere lar operatøren velge heiseretning per kanal.
Konstruksjon og montering

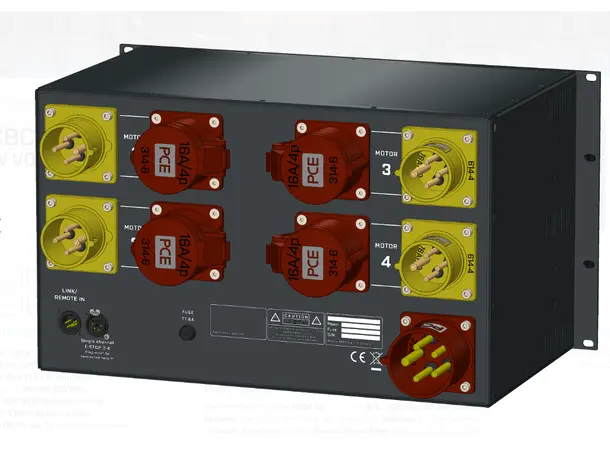

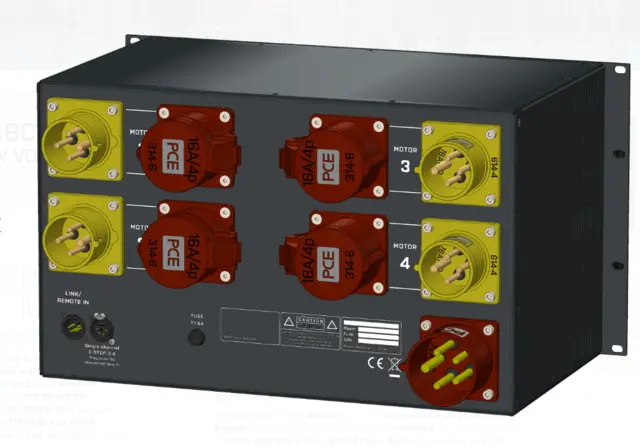

Kontrolleren er bygget i robust metallverk og levert i 6U rackformat. De 4 kanalene fordeles på 4x CEE16/4- og 4x CEE16/4p-utganger (LV-utførelse).
Nøkkelspesifikasjoner
| Hovedinngang | CEE32A/5p |
| Utganger | 4× CEE16/4 + 4× CEE16/4p |
| Fasejustering | Manuell (MPA), på inngangsplugg |
| Spenningsmåling | Automatisk (AVM), 123/132-signalisering |
| Retningsvalg | Bryter per kanal |
| Lenkefunksjon | GO / nødstopp |
| Komponenter | Schneider Electric / Eaton |
| Kapsling | Metallverk |
| Rackhøyde | 6U |
| Kompatible taljer | CM Lodestar, Trabes, Prolyft, Verlinde/Stagemaker |
| Produktkode | 970072 |
MCBC4-LV-CEE passer for kompakte 4-kanders taljeoppsett i LV-utførelse med CEE16/4-distribusjon.
