SRS – GMC-serien / Kjettingtalje-kontroll
19" rack · Scene og touring

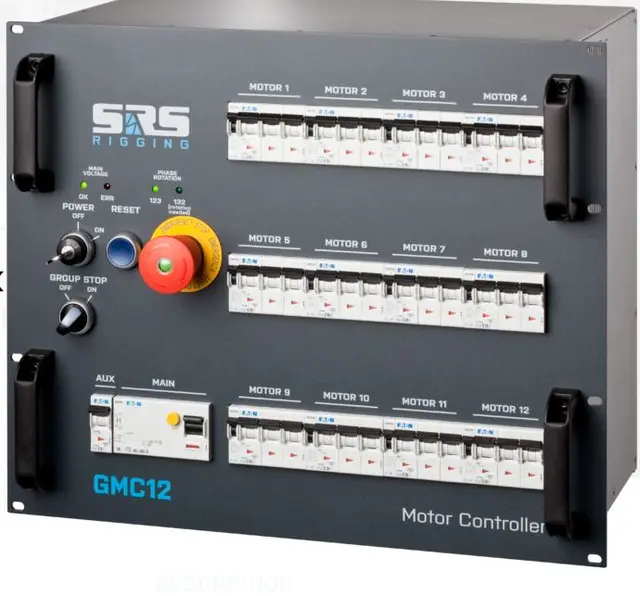

SRS GMC12-DVSX – kjettingtaljekontroller-base for 12 taljer, 9U, med gruppestopp
SRS GMC12-DVSX er en base for styring av opptil 12 direktespente kjettingtaljer (direct voltage hoists), bygget for scene- og touringbruk. Enheten har automatisk fasesekvenskontroll (APA) som sikrer at alle motorene beveger seg i samme retning uavhengig av hvordan inngangsfasene er koblet, og stopper automatisk hvis en fase kobles fra underveis. En AVM-modul (Automatic Voltage Metering) overvåker hovedspenningen og beskytter taljene ved problemer med hovedspenningen. Hver utgang er beskyttet med jordfeilbryter (RCD) 30 mA og automatsikring C10A, og enheten har en egen bryter for gruppestopp-funksjonen, som utløser nødstopp (E-STOP) på alle tilkoblede taljer dersom automatsikringen løser ut på én av dem. GMC12-DVSX er ikke en fullt frittstående enhet, men krever en tilkoblet kontrollstasjon som CMC, WMC eller RMC for betjening.
|
Antall taljer
12
stk, direkte spenning
|
|
Inngang
CEE32A
5p
|
|
Rackhøyde
9
U
|
|
Jordfeilbryter
30
mA
|
Strøm og sikringer

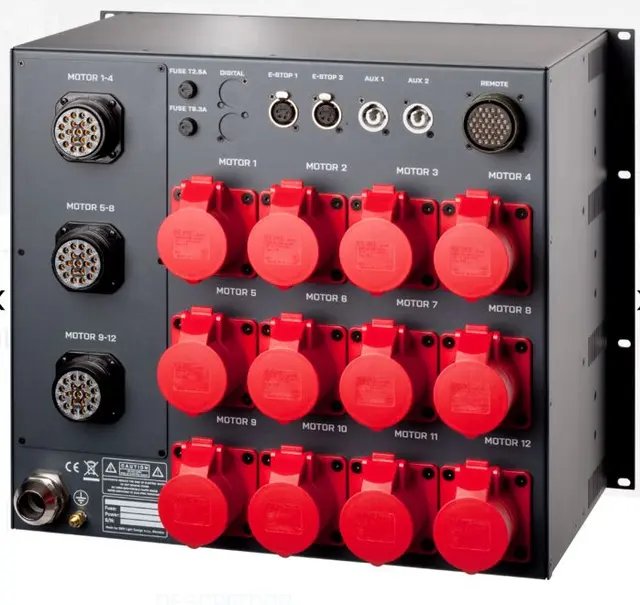

GMC12-DVSX kobles til hovedstrøm via CEE32A/5p med 1,5 m 5G6-strømkabel. Strømutgang for WMC-serien leveres via powerCON-kontakt, og hver utgang er beskyttet med jordfeilbryter (RCD) 30 mA og automatsikring (MCB) C10A. Utgangene er CEE16/4 kombinert med Soca19.
Fjernstyring og sikkerhet
Den unike APA-modulen (Automatic Phase Align) sikrer at motorene alltid beveger seg i samme retning uansett fasekobling, og stopper automatisk ved brutt fase. AVM-modulen (Automatic Voltage Metering) overvåker hovedspenningen og beskytter taljene ved problemer med hovedspenningen. Nødstoppkretsen følger IEC60204, SIL3, og GMC12-DVSX støtter heistypene BGV D8 og BGV D8+. Enheten er ikke frittstående, men krever en kontrollstasjon – CMC (kabelbetjent), WMC (trådløs) eller RMC (rack + digital kabel) – og er kompatibel med Chainmaster/Movecat/Liftket/Tourrig, CM Lodestar, LITEC/EXE Trabes, Prolyft, Verlinde/Stagemaker og andre heisemerker.
Konstruksjon og montering
GMC12-DVSX er bygget i et robust pulverlakkert 19" stålrack på 9U. Alle elektriske komponenter er individuelt CE-merket, og enheten er CE-sertifisert med tilhørende samsvarserklæring.
Nøkkelspesifikasjoner
| Antall taljer | 12 stk, direkte spenning |
| Inngang | CEE32A/5p |
| Utgang | CEE16/4 + Soca19 |
| Strømkabel | 1,5 m 5G6 med CEE32A/5p |
| Sikring per utgang | RCD 30 mA + C10A MCB |
| Fasekontroll | APA (automatisk fasesekvens og -align) |
| Spenningsovervåking | AVM |
| Nødstopp | IEC60204, SIL3 |
| Heistype | BGV D8, BGV D8+ |
| Kompatible merker | Chainmaster/Movecat/Liftket/Tourrig, CM Lodestar, LITEC/EXE Trabes, Prolyft, Verlinde/Stagemaker, alle andre |
| Kabinett | 19" stålrack, pulverlakkert |
| Rackhøyde | 9U |
| Produktkode | 933009 |
GMC12-DVSX passer for riggere som trenger en sikker, gruppestoppbar base for inntil 12 kjettingtaljer i touring- og scenemiljø.
