SRS – Kjettingtalje og rigging
BGV D8/D8+ · Gruppestopp

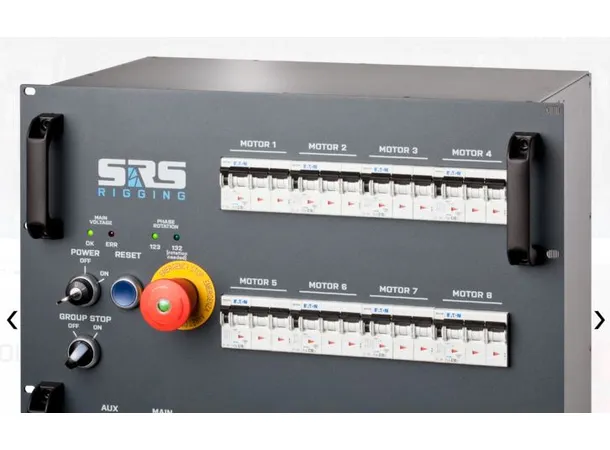

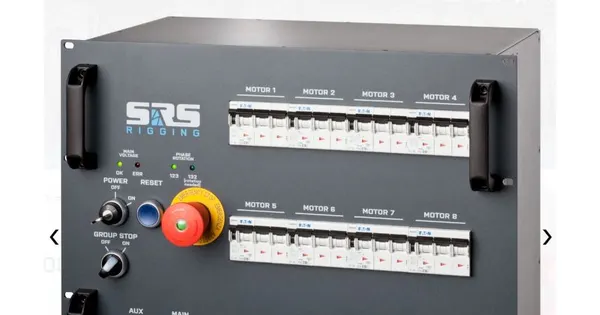

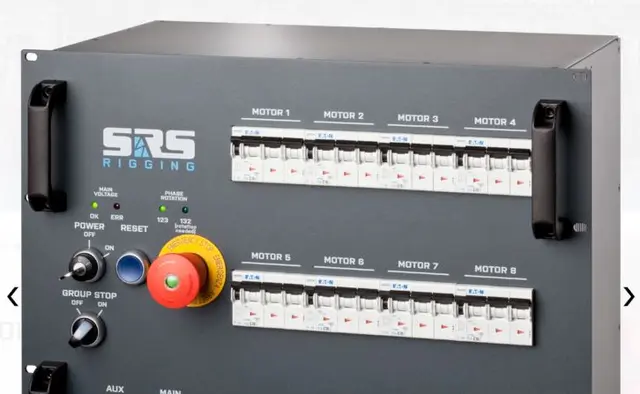

SRS GMC8-DV – kjettingtalje-kontroller for 8 hoists, CEE-inngang, 6U
GMC8-DV er en kjettingtalje-kontroller som styrer opptil 8 likestrøms-hoists (direct voltage) fra en 32A/400V CEE-hovedinngang. Enheten har automatisk fasesekvens-sjekk og fasejustering (APA) samt automatisk spenningsovervåking (AVM) som beskytter hoistene ved feil på hovedspenningen. Nødstopp-kretsen følger IEC60204 SIL3, og enheten er godkjent for bruk med BGV D8- og BGV D8+-klassifiserte hoists. GMC8-DV er ikke en frittstående styreenhet – den må kobles til en kontrollstasjon (CMC, WMC eller RMC) for betjening.
|
Hovedstrøm
32
A
|
|
Antall hoists
8
kanaler
|
|
Inngang
CEE32
A/5p
|
|
Rackhøyde
6
U
|
Styring og sikkerhet
APA-modulen (Automatic Phase Align) sikrer at motorene går samme vei uansett hvordan innfasene er koblet, og stopper hoisten hvis en fase faller ut. AVM-modulen (Automatic Voltage Metering) overvåker hovedspenningen for 400V ±20 % i stjernekobling og beskytter hoistene ved feil på nettspenningen. Nødstopp-kretsen er bygget etter IEC60204 SIL3, og en egen gruppestopp-bryter gjør at MCB-utløsning på én hoist utløser nødstopp på alle tilkoblede hoists. Enheten er kompatibel med BGV D8/D8+-godkjente hoists fra de fleste store merker på markedet.
Strøm og sikringer

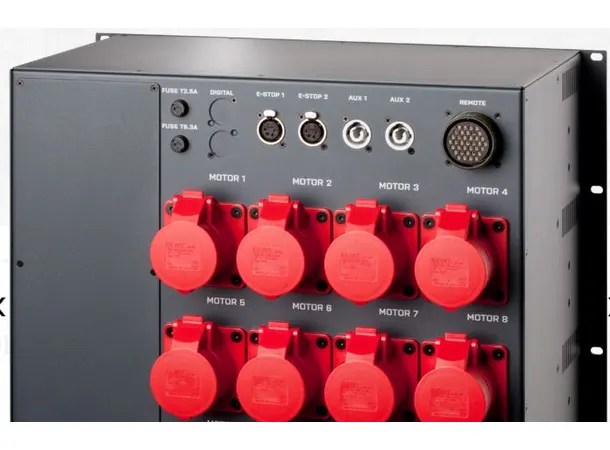

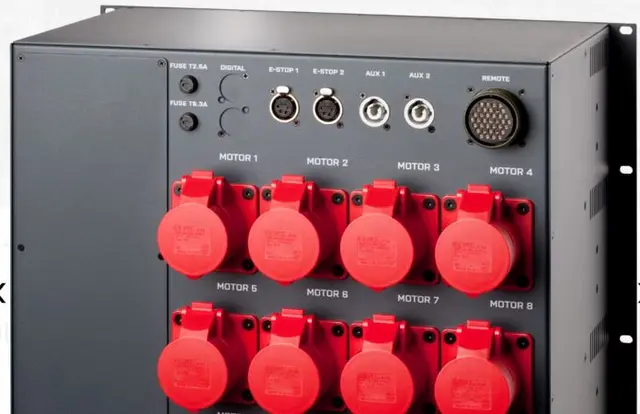

Hovedinngangen er en 1,5 meter 5G6-kabel med CEE32A/5p-kontakt. De 8 CEE16/4-utgangene til hoistene er hver beskyttet med jordfeilbryter (RCD 30mA) og automatsikring (C10A), og en powerCON-utgang forsyner tilkoblede WMC-fjernkontroller.
Nøkkelspesifikasjoner
| Rackhøyde | 6U |
| Inngang | CEE32A/5p, 1,5 m 5G6-kabel |
| Utganger | 8× CEE16/4p (for hoists) |
| Sikring per utgang | RCD 30mA + automatsikring C10A |
| Nødstopp | IEC60204, SIL3 |
| Hoist-typer | BGV D8 / BGV D8+ |
| Hovedspenning | 400V (±20 %, stjernekobling) |
| Produktkode | 924002 |
GMC8-DV passer som hovedstasjon for riggeanlegg med inntil 8 kjettingtaljer, og krever en tilkoblet kontrollstasjon for betjening.
