SRS – Strømfordeling (PDU)
9U · Turné og installasjon

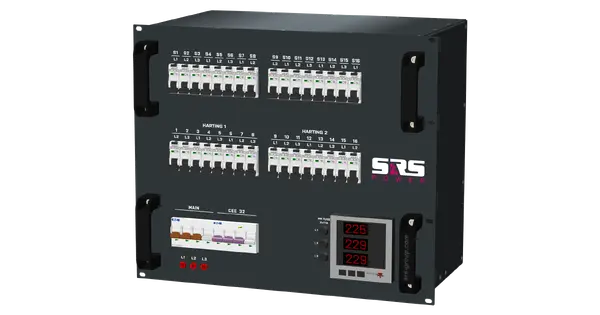

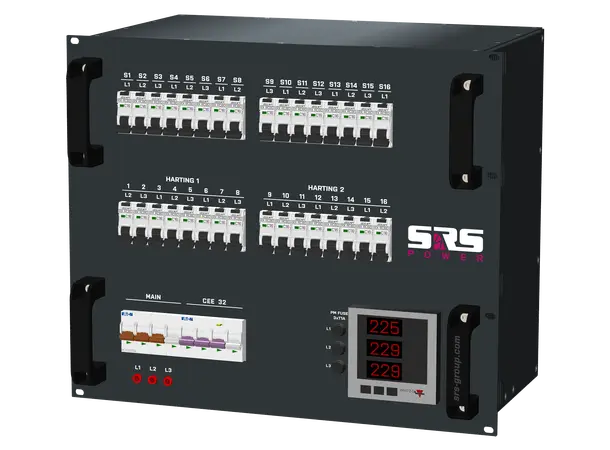

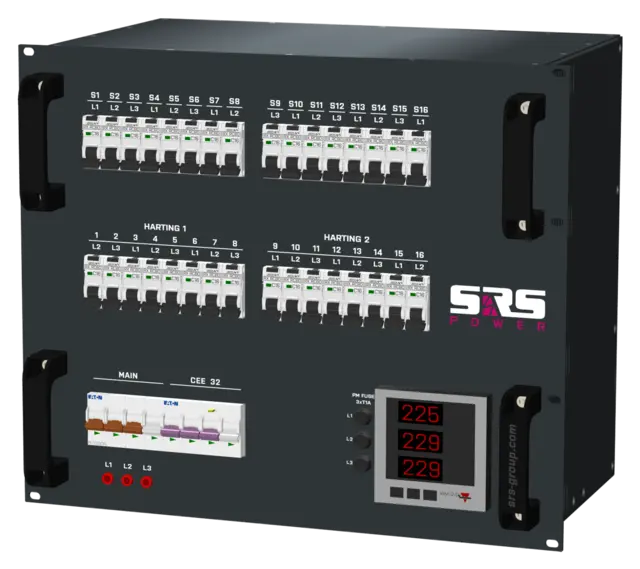

SRS PDU6316S2HPRCBO – 9U strømfordeler, 16×Schuko, 2×Harting16, CEE32/5
Strømdistribusjon er ryggraden i ethvert forestillings-, lyd-, lys- eller visningssystem, og SRS' strømfordelere bygges og testes i henhold til EN/IEC- eller CSA/UL-standarder for turné- og installasjonsbruk. Denne 9U-enheten har CEE63/5 som hovedinngang og fordeler strømmen på 16x Schuko French, 2x Harting 16-pin og 1x CEE32/5, med WM1296 strømmåler. Hver av de 33 uttakene er individuelt RCBO-beskyttet – 32x RCBO C16/30mA og 1x RCBO C32/30mA – bak en hovedsikring MCB C63/4 på 10kA.
|
Hovedstrøm
63
A
|
|
Antall utganger
19
totalt
|
|
Inngang
CEE63/5
hoved
|
|
Rackhøyde
9
U
|
Strøm og sikringer
Hovedinngangen er CEE63/5, med hovedsikring MCB C63/4 på 10kA. Alle 33 uttak er individuelt beskyttet: 32x RCBO C16/30mA og 1x RCBO C32/30mA.
Uttak og distribusjon

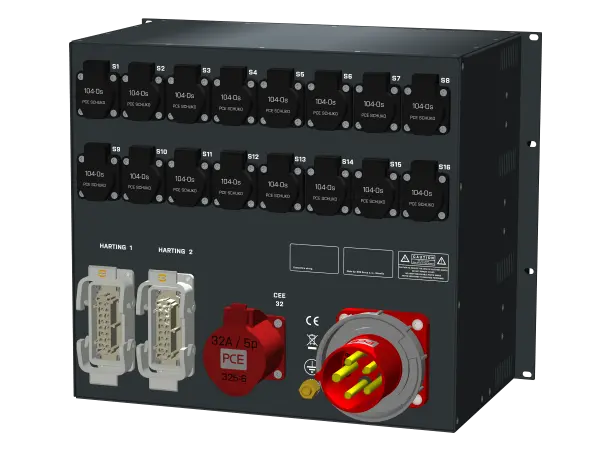

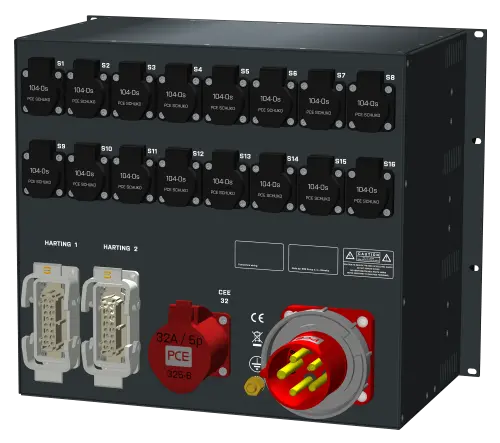

Strømmen fordeles på 16x Schuko French, 2x Harting 16-pin og 1x CEE32/5, med WM1296 strømmåler for avlesning.
Konstruksjon og montering
Enheten leveres i 9U rackformat, bygget og testet i henhold til EN/IEC- eller CSA/UL-standarder.
Nøkkelspesifikasjoner
| Hovedinngang | CEE63/5 |
| Hovedvern | MCB C63/4, 10kA |
| Utganger | 16× Schuko French, 2× Harting 16-pin, 1× CEE32/5 |
| Kanalvern | 32× RCBO C16/30mA + 1× RCBO C32/30mA |
| Strømmåler | WM1296 |
| Rackhøyde | 9U |
| Produktkode | PDU6316S2HPRCBO |
Denne PDU-en passer for installasjoner som trenger bred Schuko-distribusjon kombinert med Harting- og CEE32-uttak fra samme 9U-enhet.
