PDU634XRDY – 63 A strømfordeler for både 230 og 400 V trefase

PDU634XRDY er en 19?/6U strømfordeler bygget for et strømnett som skifter fra spillested til spillested. En omkobler for delta og stjerne dekker både 230 V og 400 V trefase i samme enhet, uten adaptere og uten to sett fordelere i trucken. Inngangen er Harting HAN 32B for 3 x 63 A, og 24 utgangskurser fordeles jevnt over L1, L2 og L3 på fire 19-pins Socapex. Hver kurs har egen jordfeilautomat med C16-karakteristikk, og Siemens PAC1020 viser spenning, strøm og effekt per fase.

Delta og stjerne i samme enhet

Norge er blant de få landene der trefase finnes både som 230 V og 400 V, og hvilken du møter avgjøres av bygget – ikke av produksjonen. En omkobler mellom delta og stjerne løser det: delta gir 230 V uten nøytralleder, stjerne 400 V med nøytral. Kursene leverer 230 V i begge tilfeller.

Indikatorlamper merket STAR og DELTA viser hvilken modus fordeleren står i, slik at valget kan verifiseres før inngangen kobles til – i stedet for å improvisere med adaptere når spillestedet har et annet nett enn forrige stopp.

24 kurser med individuelt vern

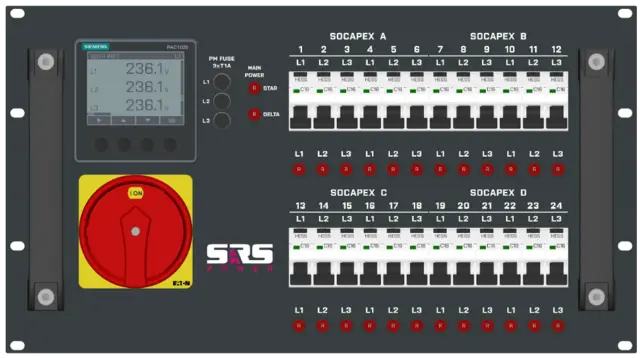

Utgangene er fire 19-pins Socapex: A (1–6), B (7–12), C (13–18) og D (19–24). Kursnummer i fronten, automat og pinne i Socapex-en følger hverandre 1:1, og L1, L2 og L3 går igjen i samme rekkefølge på hver multi. Det gjør fasebalansering forutsigbar.

Alle 24 kurser har egen jordfeilautomat (RCBO) med C16-karakteristikk – kombinert overstrøms- og jordfeilvern per kurs, i stedet for én felles jordfeilbryter for hele gruppen. En feil i én armatur tar bare den ene kursen, og egen indikatorlampe per utgang viser spenning uten at du trenger å måle.

Måling, betjening og mekanikk

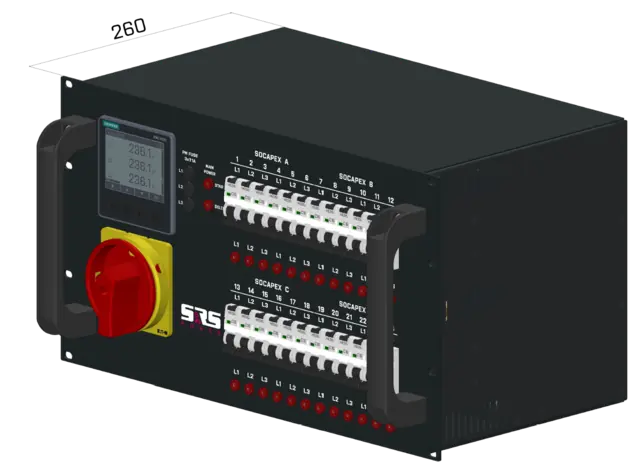

Siemens PAC1020 viser spenning, strøm og effekt per fase, slik at lastbalanse og nettkvalitet kan sjekkes før show og følges underveis. Hovedbryteren fra Eaton er låsbar i AV-stilling for sikker frakobling under rigg og service. Kabinettdybden på 260 mm passer grunne turnérack så vel som faste tavlerack, og fronthåndtakene beskytter betjeningsorganene under transport.

Nøkkelspesifikasjoner

Laget for produksjonsselskaper, kulturhus og utleiere som møter både 230 V og 400 V trefase, og vil klare seg med én fordeler i stedet for to.
