SRS PDU 32T2SX1S – 32A strømfordeler med 2× Socapex 6×16A og Schuko, 3U
PDU 32T2SX1S er en 3U strømfordeler som tar inn 32A/400V hovedstrøm via en 1,5 meter CEE32/5-kabel (rød) med gjennomgangsutgang for videre kobling til neste enhet. Hovedstrømmen fordeles på to Socapex-utganger med 6×16A hver, pluss ett Schuko-uttak på front. Hovedbryteren er en C32/4 automatsikring med 10kA brytekapasitet, og samtlige 13 grenkretser er beskyttet med egne jordfeilbrytere (RCBO C16/30mA).
|
Hovedstrøm
32
A
|
|
Antall grenkretser
13
× 16A
|
|
Inngang
CEE32
5p, rød
|
|
Rackhøyde
3
U
|
Strøm og sikringer

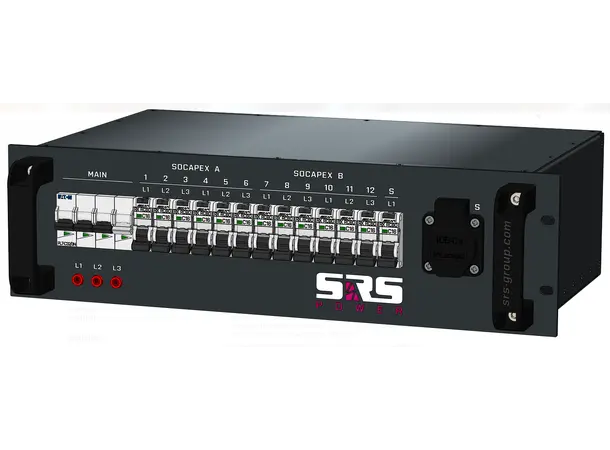

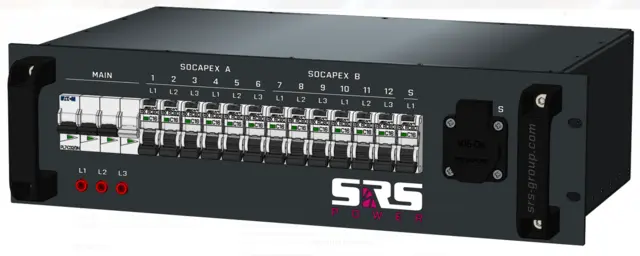

Hovedbryteren er en automatsikring C32/4 med 10kA brytekapasitet. Samtlige 13 grenkretser – seks per Socapex-utgang pluss Schuko-uttaket på front – er individuelt beskyttet med jordfeilbryter (RCBO C16/30mA).
Konstruksjon og montering

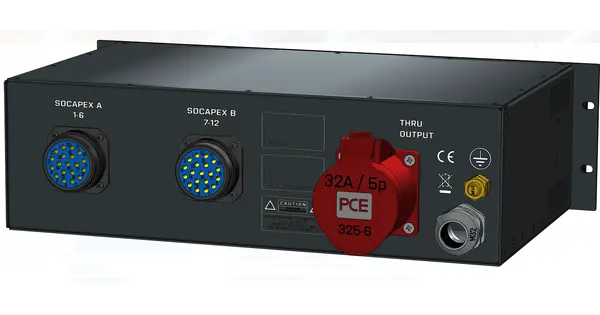

Fordeleren leveres i et 3U rackhus med fastmontert 1,5 meter CEE32/5-inngangskabel og gjennomgangsutgang, slik at flere enheter kan daisy-chains på samme hovedlinje.
Nøkkelspesifikasjoner
| Rackhøyde | 3U |
| Inngang | CEE32/5p (rød), 1,5 m + gjennomgang |
| Utgang | 2× Socapex 6×16A + 1× Schuko (front) |
| Hovedbryter | Automatsikring C32/4, 10kA |
| Jordfeilbryter | 13× RCBO C16/30mA |
| Produktkode | 922319 |
PDU 32T2SX1S passer for turnéoppsett som fordeler 32A hovedstrøm til Socapex-drevne multipin-linjer med Schuko som lokal utgang.
