SRS Power – Strømfordeling / PDU

230/400 V · Delta/Star

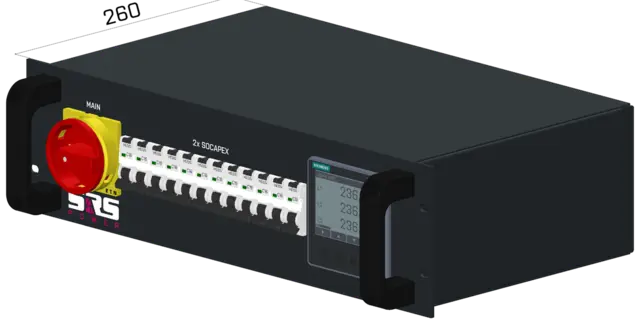

PDU322XPRDY – 32 A strømfordeler for både 230 og 400 V trefase

PDU322XPRDY er en 3U strømfordeler for rigger der 32 A er nok, men der nettet fortsatt varierer fra spillested til spillested. En omkobler for delta og stjerne dekker både 230 V og 400 V trefase i samme enhet, uten adaptere. Inngangen er en 6-pinners Harting for 3 x 32 A, og de 12 utgangskursene fordeles jevnt over L1, L2 og L3 på to 19-pins Socapex. Hver kurs har egen jordfeilautomat, og innebygd power meter viser spenning, strøm og effekt per fase.

Delta og stjerne i samme enhet

Norge er blant de få landene der trefase finnes både som 230 V og 400 V, og hvilken du møter avgjøres av bygget – ikke av produksjonen. En omkobler mellom delta og stjerne løser det: delta gir 230 V uten nøytralleder, stjerne 400 V med nøytral. Kursene leverer 230 V i begge tilfeller.

Indikatorlamper merket STAR og DELTA viser hvilken modus fordeleren står i, slik at valget kan verifiseres før inngangen kobles til – i stedet for å improvisere med adaptere når spillestedet har et annet nett enn forrige stopp.

12 kurser med individuelt vern

Utgangene er to 19-pins Socapex: A (1–6) og B (7–12). Kursnummer i fronten, automat og pinne i Socapex-en følger hverandre 1:1, og L1, L2 og L3 går igjen i samme rekkefølge på hver multi. Fire kurser per fase gjør fasebalanseringen forutsigbar.

Alle 12 kurser har egen jordfeilautomat (RCBO) – kombinert overstrøms- og jordfeilvern per kurs, i stedet for én felles jordfeilbryter for hele gruppen. En feil i én armatur tar bare den ene kursen. Innebygd power meter viser spenning, strøm og effekt per fase, så lastbalanse og nettkvalitet kan sjekkes før show og følges underveis.

Nøkkelspesifikasjoner

Laget for mindre turnérigger, sidescener og faste anlegg som møter både 230 V og 400 V trefase, og vil klare seg med én fordeler i stedet for to.
