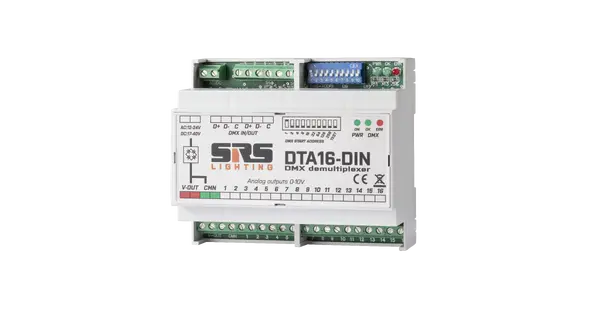

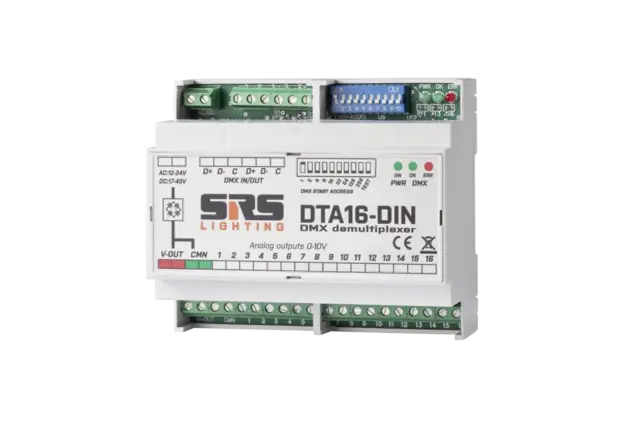

SRS DTA16-DIN – 16-kanals DMX til analog 0–10V-omformer, D-SUB, u/PSU

DTA16-DIN er en 16-kanals demultiplekser som omformer DMX-signalet til analoge 0–10V-utganger. Den kompakte 6-modulers DIN-skinne-enheten lar et lyskonsoll styre utstyr med analoge innganger direkte via DMX-linjen. En DIP-bryter gir enkel innstilling av startadresse, tilkoblingene har fjærbelastede skruterminaler, og to LED-er viser status på DMX-linjen. Enheten leveres uten strømforsyning og drives av en ekstern 12–24V AC- eller 15–36V DC-adapter.

Styring og DMX

DTA16-DIN demultiplekser DMX-signalet til 16 analoge 0–10V-utganger for styring av utstyr med analoge innganger fra et lyskonsoll. DMX-inngangen er ikke isolert, men gir sann gjennomgangsutgang. Startadressen settes med DIP-bryter, DMX-linjen er overspenningsbeskyttet, og to LED-indikatorer viser status på linjen.

Strøm og montering

Enheten drives av en ekstern 12–24V AC- eller 15–36V DC-adapter, som ikke er inkludert. Den kompakte 6-modulers DIN-skinne-kabinettet har D-SUB-tilkobling og fjærbelastede skruterminaler for enkel installasjon.

Nøkkelspesifikasjoner

DTA16-DIN passer for installasjoner som må styre analogt utstyr med 0–10V-innganger direkte fra en DMX-linje.
