SRS DXD-8NI – 2-input DMX-merger med RDM-isolasjon, 19"

DXD-8NI er en to-inngangers DMX-merger med HTP-, LTP-, DMX-A-backup- og DMX-B-backup-modus, laget for situasjoner der to DMX-signaler skal slås sammen – for eksempel to konsoller som styrer samme dimmersystem eller husbelysning. Enheten kan også brukes som en scene-kallende enhet som sender en minimumsverdi til dimmeren dersom hovedkonsollen kobles fra eller LED-lys flimrer ved lav DMX-verdi. Alle tilkoblinger går via 3-/5-pin XLR og RJ45-terminaler, og enheten styres via et display på 12 × 2 tegn med encoder og to knapper.

Styring og DMX

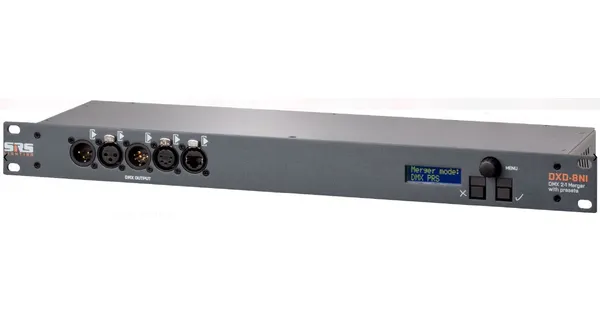

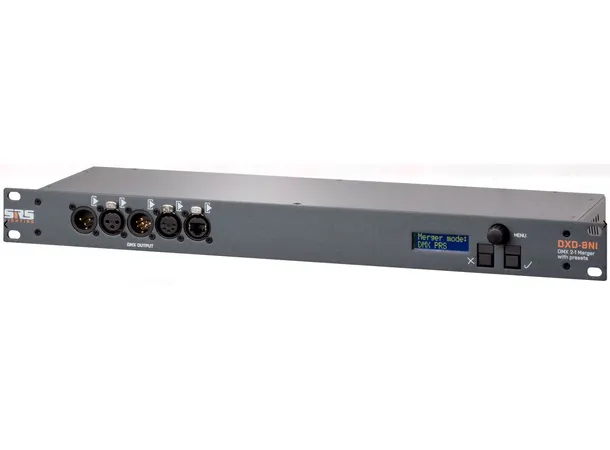

DXD-8NI kombinerer to DMX-innganger med HTP-, LTP-, DMX-A-backup- og DMX-B-backup-moduser. Enheten kan også fungere som en scene-kallende enhet: dersom hovedkonsollen kobles fra, eller LED-lys flimrer ved lav DMX-verdi, sendes en forhåndsdefinert minimumsverdi til dimmeren. Displayet på 12 × 2 tegn viser status for DMX A og B samt aktiv merger-modus, betjent via encoder og to knapper.

Konstruksjon og montering

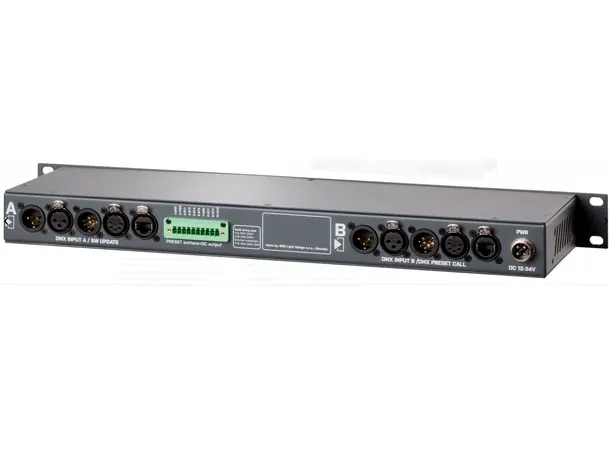

Tilkoblinger skjer via 3-/5-pin XLR og RJ45-terminaler, og signalveien er RDM-isolert etter ANSI-standard. Enheten har innebygd bootloader for enkel firmware-oppdatering i felt.

Nøkkelspesifikasjoner

For installasjoner der to DMX-kilder må kombineres pålitelig, med innebygd sikring mot signalbortfall.
