SRS – Styring og DMX
1U Rack · A/B-valg
SRS DSR10AB-C – 19" 1U rack-montert 10-kanals DMX-splitter med A/B-valg, Custom

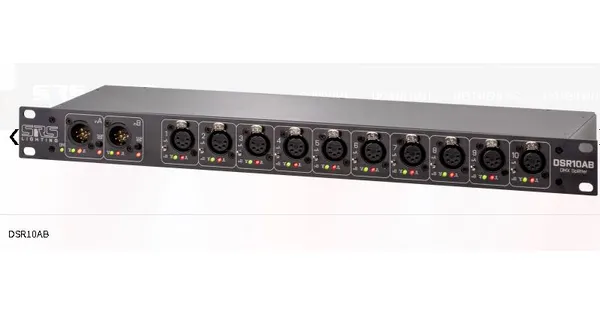

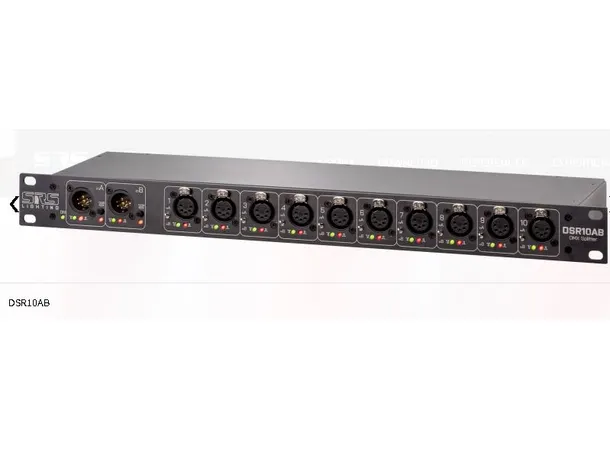

DSR10AB-C er en 19'' 1U rack-montert DMX-splitter og booster med 2 innganger og 10 utganger, i en tilpasset (Custom) kontaktkonfigurasjon. Hver utgang har LED-indikasjon av DMX-statusen og en AB-bryter som lar deg velge mellom inngangskanal A og B. Alle utganger er optisk isolert opp til 1000 V. Kanal 1–8 har 5-pin XLR-kontakter, mens kanal 9–10 har 3-pin XLR-kontakter.
|
Antall utganger
10
kanaler
|
|
Innganger
2
A/B
|
|
Rackhøyde
1
U
|
|
Isolasjon
1000
V
|
Styring og DMX
DSR10AB-C tar inn to DMX-kilder (A og B) og fordeler valgt kilde til 10 utganger. Hver utgang har en AB-bryter med LED-indikasjon som lar deg velge mellom inngang A og B, og alle utganger er optisk isolert opp til 1000 V. Tilkoblingen er delt: kanal 1–8 har 5-pin XLR, kanal 9–10 har 3-pin XLR. En alternativ modell, DSR10ABN, leveres med RJ45-kontakter i stedet.
Konstruksjon og montering
DSR10AB-C er bygget for fast installasjon i 19'' 1U rack. Alle SRS-splittere dekkes av livstidsgaranti.
Nøkkelspesifikasjoner
| Innganger | 2 (A/B) |
| Utganger | 10 |
| Rackhøyde | 1U (19'') |
| Isolasjon | 1000 V |
| Tilkobling kanal 1–8 | 5-pin XLR |
| Tilkobling kanal 9–10 | 3-pin XLR |
| A/B-valg | Ja, per utgang, med LED |
| Garanti | Livstidsgaranti |
| Produktkode | 910029 |
DSR10AB-C passer der DMX-signalet fra to kilder (A/B) skal fordeles til 10 utganger fra rack, med blandet 5- og 3-pin tilkobling.
