SRS – Styring og DMX
1U Rack · DMX-distribusjon

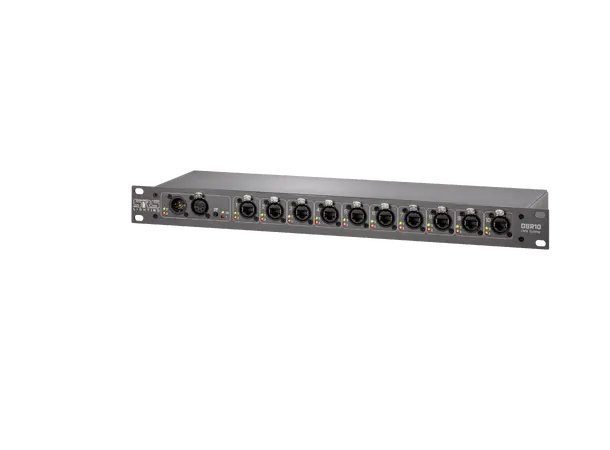

SRS DSR10N-3 – 19" 1U rack-montert 10-kanals DMX-splitter, RJ45 til 3-pin
DSR10N-3 er en 19'' 1U rack-montert 10-kanals splitter/booster for DMX-signalet. Hver utgang har LED-indikasjon av DMX-statusen og er optisk isolert opp til 1000 V. Enheten tilbyr også en ekte utgang for enkel daisy-chaining av andre DMX-enheter. DSR10N-3 leveres med RJ45-kontakt på inngangen og 3-pin XLR-kontakt på den ekte utgangen.
|
Antall kanaler
10
utganger
|
|
Rackhøyde
1
U
|
|
Inngang
RJ45
til 3-pin XLR
|
|
Forbruk
5
W
|
Styring og DMX
DSR10N-3 splitter og forsterker DMX-signalet til 10 utganger, med 2x forsterkning på hver utgang. Hver utgang har egen LED-indikasjon av DMX-linjestatus, og enheten har en avslutningsbryter med LED-indikasjon. Inngangen er RJ45, mens den ekte utgangen har 3-pin XLR-kontakt.
Konstruksjon og montering

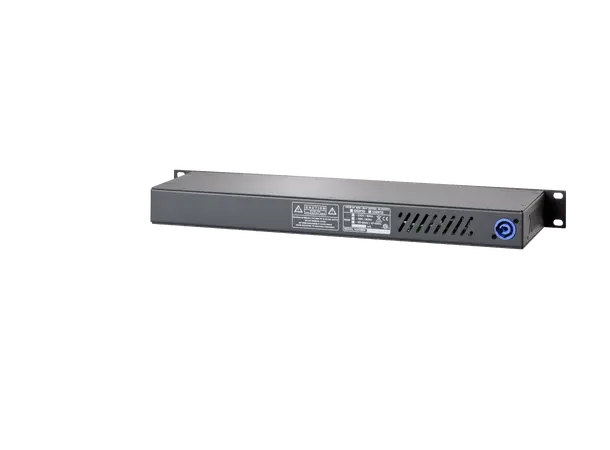

DSR10N-3 monteres i 1U, 19'' rack, med valgfri veggmontering via UNIHOLDER60. Strømforsyningen er full-range 85–264 V, 50/60 Hz, 5 W, med Neutrik PowerCon-kontakt, og enheten dekkes av livstidsgaranti.
Nøkkelspesifikasjoner
| Antall kanaler | 10 |
| Isolasjon | 1000 V |
| Forsterkning | 2x per utgang |
| Rackhøyde | 1U (19''), valgfri veggmontering (UNIHOLDER60) |
| Strømforsyning | 85–264 V, 50/60 Hz, 5 W |
| Strømkontakt | Neutrik PowerCon |
| Tilkobling | RJ45 inn / 3-pin XLR ekte utgang |
| Garanti | Livstidsgaranti |
| Produktkode | 910016 |
DSR10N-3 passer for anlegg der DMX-signalet distribueres over RJ45 med 3-pin XLR ut mot enkeltarmaturer.
