P5 – FN485-buss / Dimmermodul

Automasjon · Belysning

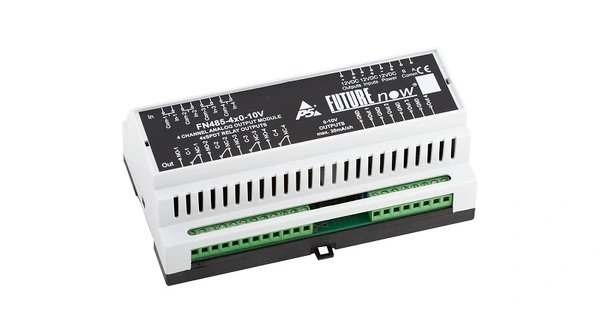

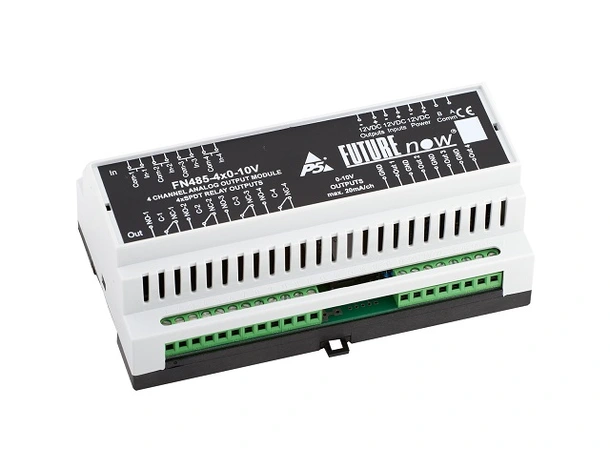

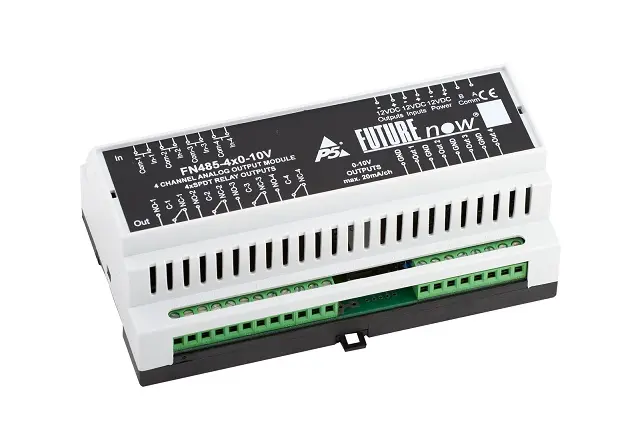

P5 FN485-4x0-10V – 4-kanals 0–10V analog utgangsmodul for dimming

FN485-4x0-10V er en intelligent DIN-monterbar analog utgangsmodul med fire kanaler, brukt til å dimme lysrør- og LED-belysning via forkobling/driver med 0–10V eller 1–10V inngang. Modulen styres enten via lokale innganger eller via FN485-bussen, og gir presis dimmerstyring med minne for siste innstilte nivå.

Funksjon og kanaler

Modulen har fire optisk isolerte, analoge 0–10V-utganger for dimming av fire kretser, samt fire kraftige reléer som kutter strømmen til lastene ved null dimnivå. Fire optisk isolerte, flerbruks digitale innganger gjør at utgangene kan styres direkte lokalt uten kontroller.

Buss og styring

Styring skjer via RS485/FN485-buss eller lokale innganger, med 100 dimnivåer og minnefunksjon som gjør at modulen husker siste dimnivå ved neste oppstart. Modulen har mykstart/-stopp med justerbar rampetid, støtte for over 100 bussmeldinger for dimnivå, forhåndsinnstilte dimnivåer, 26 grupper/scener og blinkemodus.

Montering

Standard DIN-skinnemontering, og utgangene kan betjenes direkte via lokale innganger helt uten kontroller eller busstilkobling.

Nøkkelspesifikasjoner

FN485-4x0-10V passer for installatører som skal dimme lysrør- eller LED-belysning via 0–10V/1–10V-forkobling på FN485-bussen.
