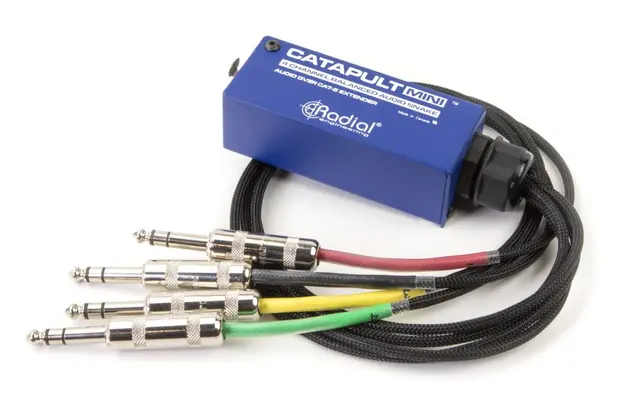

Radial Catapult Mini TRS – firekanals Cat5-lydsnake med TRS-kontakter

Radial Catapult Mini TRS er en passiv fanout-enhet i Catapult Mini-serien, med 1/4"-TRS-kontakter på lydsiden og RJ45 mot en Cat5/Cat6-kabel. Systemet sender fire kanaler analog lyd over én standard nettverkskabel, og erstatter tunge multikanals lydsnakes samtidig som det fungerer med en bygnings eksisterende kablingsinfrastruktur. Passiv splitterkrets gir 7–20 000 Hz frekvensrespons, 140 dB dynamikkområde og en total harmonisk forvrengning på kun 0,0005 % ved 1 kHz. Kompakt og lett på 0,4 kg, men bygget i 16-gauge stålkabinett for å tåle turnébruk.

Signal og tilkobling

Mini TRS er en passiv splitterkrets med 7–20 000 Hz frekvensrespons, 140 dB dynamikkområde, 0,0005 % total harmonisk forvrengning ved 1 kHz og over 103 dB Common Mode Rejection Ratio. Maks inngangsnivå er +35 dBu. Lydsiden har 1/4"-TRS-kontakter, mens nettverkssiden kobles med RJ45 og jordløft.

Konstruksjon

Kabinettet er bygget i 16-gauge stål og måler 105 × 40 × 33 mm, med en vekt på kun 0,4 kg. Enheten er passiv og krever ingen strømforsyning, er beregnet for tørre lokaler mellom 5 og 40 °C, og leveres med 3 års overførbar Radial-garanti.

Nøkkelspesifikasjoner

Catapult Mini TRS passer for oppsett med TRS-utstyr som skal kobles til et Cat5/Cat6-basert lydsnake-system.
