Radial – Catapult-serien / Mikrofonsplitter
Live · Broadcast · Opptak

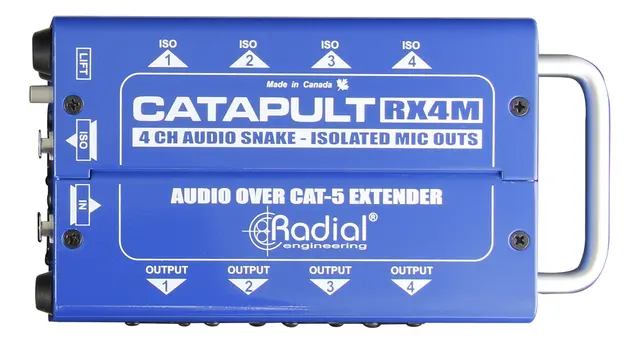

Radial Catapult RX4M – firekanals mikrofonnivå-mottaker for Cat5-splitting
Radial Catapult RX4M er en firekanals mikrofonnivå-mottaker og isolator som tar imot fire mikrofonsignaler fra en TX4M-sender over én standard, skjermet Cat5 twisted pair-kabel. Sammen splitter de to enhetene mikrofonsignalene til tre ulike destinasjoner, for eksempel front-of-house, monitor og opptak. Mikrofonivå-isolasjonstransformatorer holder hver destinasjon galvanisk isolert fra de andre, noe som eliminerer brum og sum fra jordsløyfer. RX4M har fire direkte XLR-M-utganger og fire isolerte XLR-M-utganger.
|
Kanaler
4
stk
|
|
Utganger
4 + 4
direkte + isolerte XLR-M
|
Signal og isolasjon
RX4M mottar fire mikrofonsignaler fra en TX4M-sender over én skjermet Cat5 twisted pair-kabel. Mikrofonivå-isolasjonstransformatorer i enheten holder hver destinasjon galvanisk isolert fra de andre, slik at problemer fra jordsløyfer – som brum og sum – elimineres.
Tilkobling og strømforsyning
Enheten har fire direkte XLR-M-utganger og fire isolerte XLR-M-utganger, og kobles via RJ45-type Ethercon-kontakter med jordløft-brytere. Fantommating kan sendes videre til mikrofonene via de direkte utgangene, så lenge en skjermet Cat5-kabel benyttes.
Nøkkelspesifikasjoner
| Type | Mikrofonnivå-splitter/mottaker |
| Kanaler | 4 |
| Utganger, direkte | 4 × XLR-M |
| Utganger, isolerte | 4 × XLR-M |
| Mottak | 1 × skjermet Cat5 fra TX4M |
| Tilkobling | RJ45 / Ethercon |
| Jordløft | Ja, bryter |
| Fantommating | Kan videreføres via direkte-utgang (krever skjermet Cat5) |
| Produktkode | R800 8026 00 |
RX4M passer som mottakerenhet til TX4M, og gir tre isolerte mikrofonsignal-destinasjoner uten brum eller sum.
