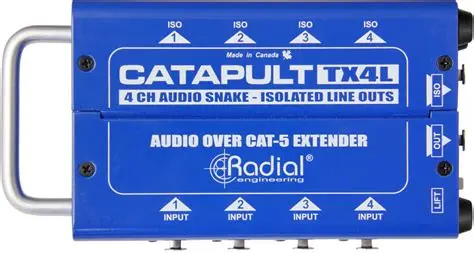

Radial Catapult TX4L – firekanals linjenivå-sender for Cat5-splitting
Radial Catapult TX4L er en firekanals linjenivå-splitter og isolator som sender fire lydkanaler over én standard, skjermet Cat5 twisted pair-kabel. Systemet lar deg dele linjenivå-signaler til tre ulike destinasjoner, enten på scenen eller via en bygnings eksisterende Cat5/Cat6-kabling. Linjenivå-isolasjonstransformatorer i enhetene eliminerer brum og sum forårsaket av jordsløyfer. TX4L har fire XLR-F-innganger og fire isolerte XLR-M-utganger.
|
Kanaler
4
stk
|
|
Innganger/utganger
4 / 4
XLR-F inn / XLR-M ut
|
Signal og isolasjon
TX4L tar imot fire linjenivå-signaler på fire XLR-F-innganger og sender dem videre over én skjermet Cat5 twisted pair-kabel til en RX4L-mottaker. Linjenivå-isolasjonstransformatorer i enheten eliminerer brum og sum forårsaket av jordsløyfer, noe som sparer timevis med feilsøking.
Tilkobling og kabling
Enheten kobles via RJ45-type Ethercon-kontakter med jordløft-brytere, og fungerer både med dedikert Cat5-kabling på scenen og med en bygnings eksisterende Cat5- eller Cat6-infrastruktur til å rute signalet.
Nøkkelspesifikasjoner
| Type | Linjenivå-splitter/sender |
| Kanaler | 4 |
| Innganger | 4 × XLR-F |
| Utganger | 4 × XLR-M, isolerte |
| Overføring | 1 × skjermet Cat5 (Cat5/Cat6-kompatibel) |
| Tilkobling | RJ45 / Ethercon |
| Jordløft | Ja, bryter |
| Produktkode | R800 8024 00 |
TX4L passer for faste installasjoner og turnéoppsett som skal fordele linjenivå-signaler over eksisterende Cat5/Cat6-kabling uten brum.
