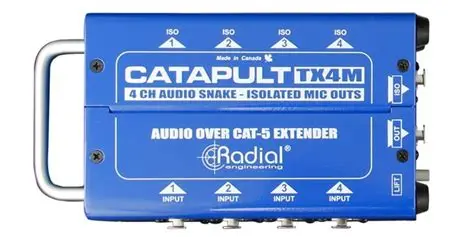

Radial Catapult TX4M – firekanals mikrofonnivå-sender for Cat5-splitting
Radial Catapult TX4M er en firekanals mikrofonnivå-splitter og isolator som lar deg dele fire mikrofonsignaler og sende dem over én standard, skjermet Cat5 twisted pair-kabel. Sammen med en matchende RX4M-mottaker kan signalene splittes til tre ulike destinasjoner, for eksempel front-of-house, monitor og opptak. Mikrofonivå-isolasjonstransformatorer holder hver destinasjon galvanisk isolert fra de andre, noe som eliminerer brum og sum fra jordsløyfer. TX4M har fire XLR-F-innganger og fire isolerte XLR-M-utganger.
|
Kanaler
4
stk
|
|
Innganger/utganger
4 / 4
XLR-F inn / XLR-M ut
|
Signal og isolasjon
TX4M tar imot fire mikrofonsignaler på fire XLR-F-innganger og sender dem videre over én skjermet Cat5 twisted pair-kabel til en RX4M-mottaker. Mikrofonivå-isolasjonstransformatorer i enheten holder hver mottaksdestinasjon galvanisk isolert fra de andre, slik at problemer fra jordsløyfer – som brum og sum – elimineres.
Tilkobling og strømforsyning
Enheten kobles via RJ45-type Ethercon-kontakter med jordløft-brytere. Fantommating kan sendes videre til mikrofonene via de direkte utgangene på mottakersiden, så lenge en skjermet Cat5-kabel benyttes.
Nøkkelspesifikasjoner
| Type | Mikrofonnivå-splitter/sender |
| Kanaler | 4 |
| Innganger | 4 × XLR-F |
| Utganger | 4 × XLR-M, isolerte |
| Overføring | 1 × skjermet Cat5 twisted pair |
| Tilkobling | RJ45 / Ethercon |
| Jordløft | Ja, bryter |
| Fantommating | Kan sendes via direkte-utgang (krever skjermet Cat5) |
| Produktkode | R800 8023 00 |
TX4M passer for oppsett som skal sende fire mikrofonsignaler støyfritt til flere destinasjoner over standard Cat5-kabel.
