Obsidian – Netron / Art-Net-gateway

IP20 · Permanent installasjon

Netron EN12i – høykapasitets Art-Net- og sACN-til-DMX-gateway med tolv RDM-porter

Netron EN12i er en høykapasitets Art-Net- og sACN-til-DMX-gateway bygget for faste installasjoner med behov for mange fysiske DMX-porter. Med tolv RDM-kompatible utganger som kan konfigureres som RJ45, skruterminal eller IDC via utskiftbare bakplater, tilpasses enheten ulike kabeltyper uten ekstra maskinvare. 99 interne cues med fade og hold-tid gir enkel snapshot-avspilling av statiske DMX-verdier, med mulighet for cue-kjeding, og kan hentes frem via display, kontaktsluttinger, webkommandoer eller en valgfri BS10-fjernkontrollstasjon. Front-tilgang til det interne gigabit-svitsjen og en egen 5-pin DMX-utgang gjør daglig bruk og feilsøking enklere uten å åpne bakpanelet.

Styring og programvare

EN12i støtter RDM, Art-Net (DMX512-A E1.11) og sACN (E1.31), med fabrikk- og brukerdefinerte forhåndsinnstillinger for rask oppsett. 99 interne cues med fade- og hold-tid kan kjedes sammen til enkle cue-looper, og cue-avspilling tar over alle DMX-porter samtidig som dataene kan sendes videre som sACN- eller Art-Net-strømmer. Enheten har også fleksible rutings- og mikse-funksjoner for signalbehandling. Cues og presets hentes frem via displaymenyen, kontaktsluttinger, webkommandoer eller en valgfri BS10-fjernkontrollstasjon. EN12i er ikke et fullverdig arkitektonisk lysstyringssystem, men dekker enkle cue-strukturer godt for mange bruksområder.

Tilkobling og nettverk

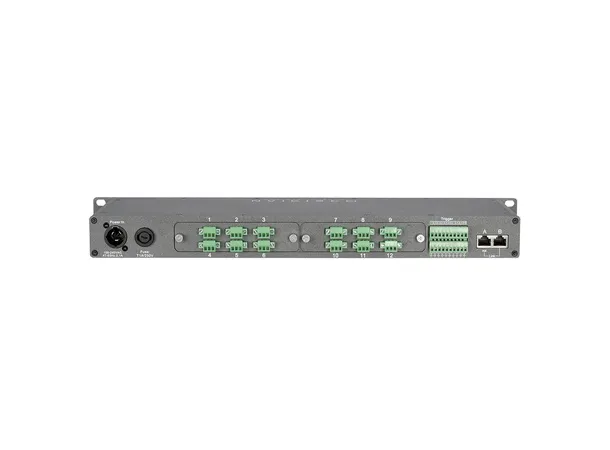

Bakplatene byttes mellom RJ45, skruterminal eller IDC (isolasjonsforskyvningskontakt), slik at samme enhet dekker ulike kabeltyper i faste installasjoner. Tolv RDM-kompatible DMX-porter er fordelt på to 6-ports tilkoblingsplater bak, mens fronten har egen tilgang til det interne gigabit-svitsjen og en 5-pin DMX/RDM-port for optisk og galvanisk isolert toveis DMX. Ti kontaktsluttinger (2 × 10-pin terminalblokk) og en RJ45-port for BS10-stasjonen gir ekstern trigging. Nettverksdelen kjører 10/100/1000 Mbps med VLAN-støtte og automatisk MDI/MDIX-portgjenkjenning, og kan fjernstyres via et innebygd HTML-webgrensesnitt.

Konstruksjon

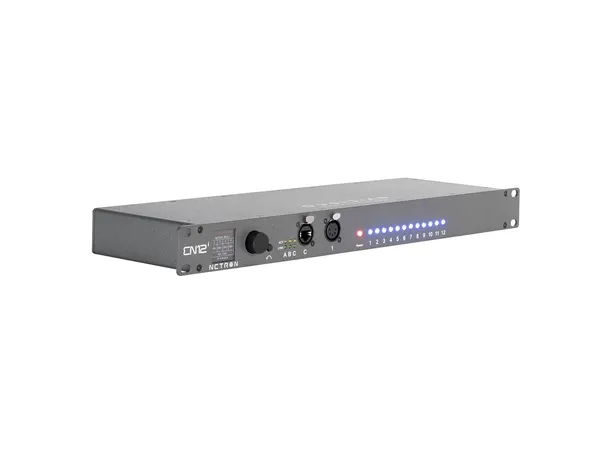

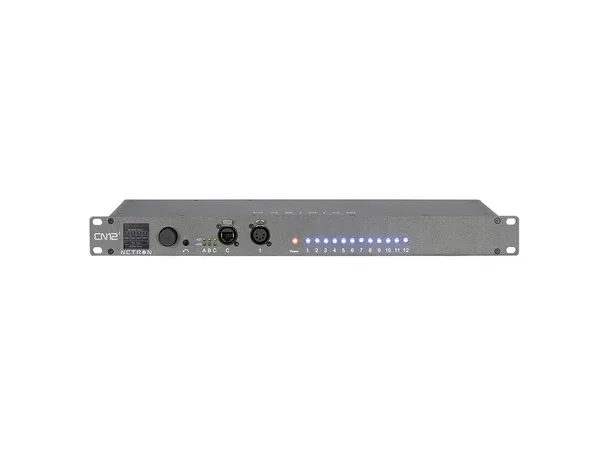

Huset er pulverlakkert aluminium i rackmonteringsformat, 165,8 × 482,5 × 44 mm og 1,8 kg. Et 1,8" OLED-display med dreieknapp og en LED-statusrekke gir direkte tilbakemelding på enheten. Strøm tilføres via linjespenning (100–240V AC, 50/60 Hz) eller PoE 802.3af, med et forbruk på 9W. Chassiset er IP20-klassifisert og godkjent cETLus, CE og FCC.

Nøkkelspesifikasjoner

Netron EN12i er valget for faste installasjoner som trenger mange robuste DMX-porter og fleksibel Art-Net/sACN-distribusjon i ett kompakt rackformat.
