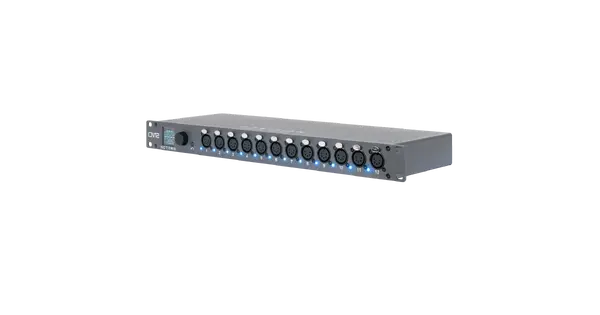

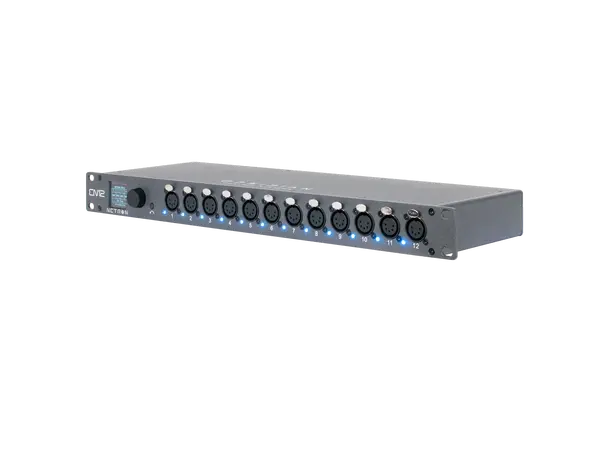

Obsidian Netron EN12 – høytetthets Ethernet til DMX-gateway, tolv porter

EN12 er en kraftig høytetthets Ethernet til DMX-gateway fra Obsidians Netron-serie, med tolv RDM-kompatible porter. Enheten er enkel å konfigurere med et bredt utvalg av integrerte forhåndsinnstillinger og avanserte sammenslåings- og rutefunksjoner, og er godt egnet for live-produksjoner eller installasjoner som krever mange fysiske DMX-porter. Kontaktsluttere gir tilgang til forhåndsinnstillinger, rutinger, sammenslåinger og interne cues.

Styring og programvare

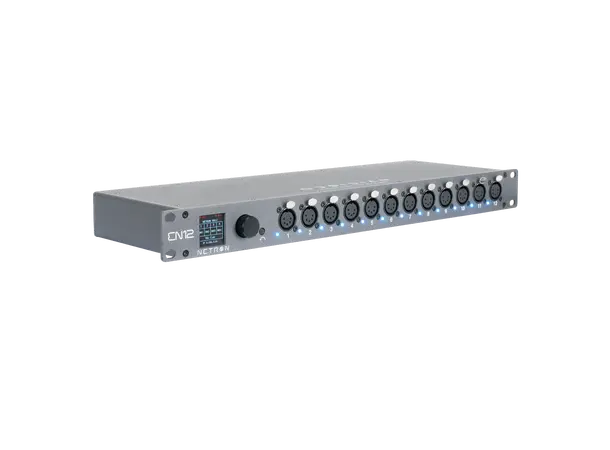

EN12 tilbyr fabrikk- og brukerforhåndsinnstillinger samt tilpassbar ruting og sammenslåing av DMX-signaler. Enheten betjenes via en 1,8" fargeskjerm med dreieknapp, kan lagre 99 interne cues med fade- og forsinkelsestid, og fjernkonfigureres via et internt nettsted. Kontaktsluttere gir tilgang til forhåndsinnstillinger og cues, og NETRON CLU-programvaren håndterer fjernkonfigurasjon og fastvareoppdateringer. EN12 låser opp en 4-universers ONYX NOVA-lisens.

Tilkobling og nettverk

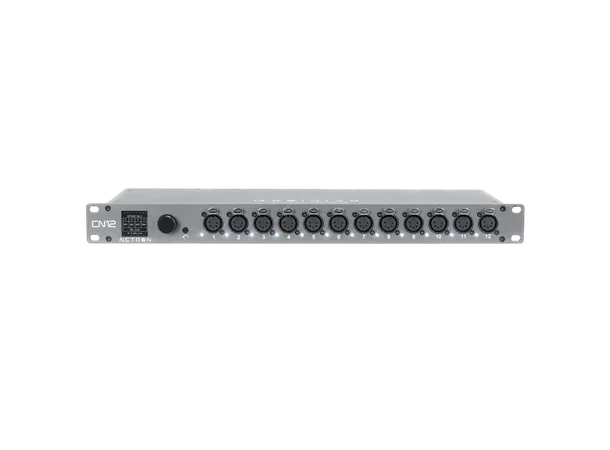

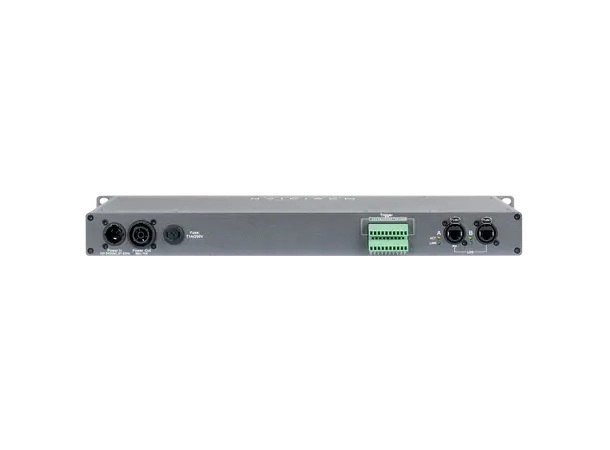

Foran har EN12 tolv 5-pins DMX/RDM-porter med optisk og galvanisk isolasjon, som er toveis for DMX inn og ut. Bak finnes to låsbare RJ45 Ethernet-nettverksporter med lav-latens-svitsj, ti kontaktsluttere på klemmerekker og IP65-låsbar strøminngang/-gjennomgang. Enheten støtter sACN E1.31, Art-Net, DMX512-A E1.11 og RDM E1.20, med Ethernet-porthastighet på 10/100/1000 Mbps, VLAN-gruppestøtte, MDI/MDIX-portgjenkjenning og fjernstyring via HTTP-kommandoer og nettleser.

Konstruksjon

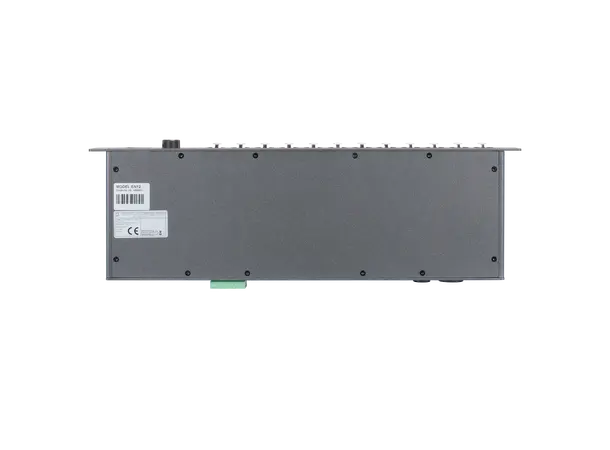

EN12 måler 482,5 × 146 × 44 mm og veier 1,82 kg, bygget i et pulverlakkert aluminiums rackhus. Den drives på 100–240 V AC nominelt ved 50/60 Hz eller via PoE (802.3af), med et effektforbruk på 9 W, og er godkjent i henhold til cETLus, CE, FCC og IP20. En 1,5 m IP65 låsbar strømkabel følger med.

Nøkkelspesifikasjoner

EN12 passer for installatører og produksjonsteam som trenger høy DMX-porttetthet og fleksibel ruting i én rackmontert enhet.
