Neutrik – BNC cable connector
rearTWIST HD BNC · True 75 Ohm

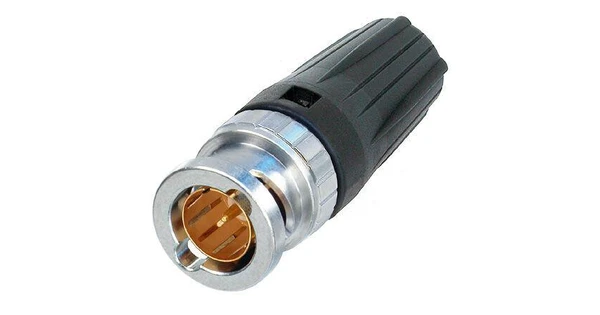

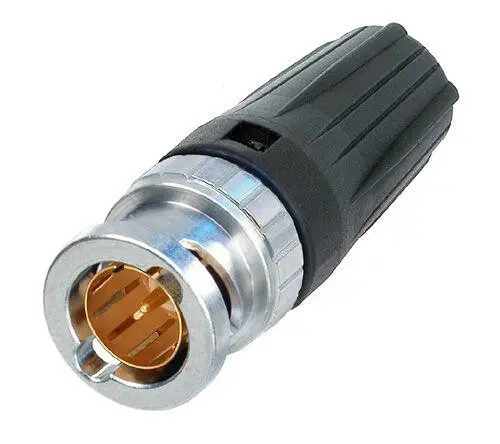

Neutrik NBNC75BLP7 rearTWIST BNC-plugg 75 Ohm – crimp for RG59-type kabel
NBNC75BLP7 er en rearTWIST HD BNC cable connector med true 75 Ohm-design, laget for HD-applikasjoner. Den patenterte rearTWIST-booten låses og åpnes fra baksiden, slik at pluggen er enkel å håndtere også i tette paneler og forsenkede bulkheads.
Type BNC plugg male, crimp |
|
Impedans 75 Ohm true 75 Ohm |
|
Låsing rearTWIST bayonet |
|
Kabel-OD 6,3 mm RG59-type |
|
Levetid >1000 mating cycles |
|
Hus Messing Optalloy® |
rearTWIST-prinsippet
Pluggen låses og løses med den lett tilgjengelige soft touch-booten – du vrir fra baksiden, ikke på selve hodet. Det er ideelt i høy-tetthets oppsett og på forsenkede bulkheads der hodet på pluggen er vanskelig å nå. Booten gir også mulighet for fargekoding (10 standardfarger som tilbehør).
True 75 Ohm og crimp-terminering
True 75 Ohm-design møter kravene for HDTV-signaler. Både shield og jacket crimpes, så du unngår eksponert skjerm på ferdige kabler og får god kabelbeskyttelse. Crimp size: pin 1,6 mm (square), shield 6,47 mm (hex) iht. IEC 60803. En leading area hindrer at sidekrefter deformerer kontaktene.
Passende kabler
Neutrik oppgir blant annet Belden 8241, Canare LV-61S, Sommer 600-0051 / 600-0054, Klotz V06/37, Draka 0.6/3.7 og RG59B/U som egnede kabler.
Nøkkelspesifikasjoner
| Type | BNC cable connector, male |
| Serie | rearTWIST HD |
| Impedans | 75 Ohm |
| Kabel-OD | 6,3 mm |
| Crimp size | Pin 1,6 mm square / shield 6,47 mm hex |
| Låsing | Bayonet |
| Kontakter | Messing, AuCo (senterkontakt) |
| Hus | Messing, Optalloy® |
| Levetid | > 1000 mating cycles |
| Temperatur | -30 °C til +85 °C |
| Neutrik-kode | NBNC75BLP7 |
NBNC75BLP7 er Neutriks rearTWIST HD BNC-plugg for 75 Ohm video- og HD-kabler.
