Kordz ONE Control Cable – 18AWG×2C + 22AWG×1P for Lutron/Crestron/Control4

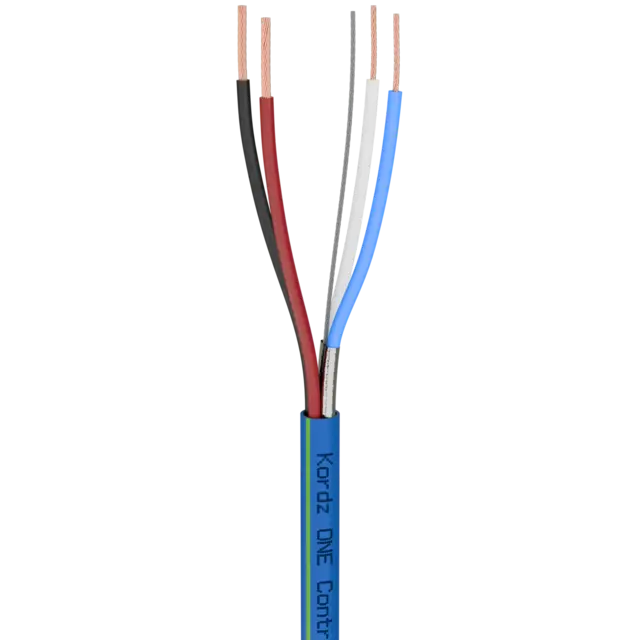

Kordz ONE 18AWG x 2C + 22AWG x 1P Control Cable er den dedikerte hybrid-kabelen for moderne building automation-systemer som kombinerer SELV-strøm-distribusjon og RS-485-data-kommunikasjon i én kabel. Kompatibel med Lutron, Crestron Cresnet og Control4. 18 AWG x 2C stranded OFC power-conductors + 22 AWG x 1 shielded twisted pair RS-485 data. Blue jacket med green stripe. IEC60332-1 PVC, CPR Eca. 305 m installer-reel.
Type Hybrid Control Cable power + RS-485 |
|
Power conductors 18 AWG × 2C SELV, 41×0.16 OFC |
|
Data pair 22 AWG × 1P shielded twisted pair RS-485 |
|
Kompatibel Lutron / Crestron Cresnet / Control4 |
|
Jacket IEC60332-1 PVC CPR Eca |
|
Garanti Lifetime Kordz Limited |
Hybrid power + RS-485 i én kabel
Moderne building automation-systemer som Lutron Control, Crestron Cresnet og Control4 krever to ting per node: low-voltage SELV-strøm (for å drive keypad-modules, sensor-enheter og distribuerte kontrollere) og RS-485-data-kommunikasjon (for kontroll-bus-signal). Å trekke to separate kabler dobler installasjons-tid og kabel-bulk. K17005 kombinerer begge i én hybrid-kabel: 18 AWG × 2-conductor stranded OFC for SELV-strøm og en 22 AWG × 1-pair shielded twisted pair (100% aluminum-foil shielding) for RS-485-data. Forenkler installasjon, reduserer cable-tray-bulk, og garanterer at signal- og power-conductors holder fast geografisk distanse.
RS-485-optimalisert + SELV-power-rated
22 AWG twisted pair med 100% aluminum-foil shielding er optimalisert for RS-485 lineær buss-struktur som brukes av Cresnet og lignende systemer – 100 ± 15 O karakteristisk impedans matcher RS-485-spec for stabil bus-kommunikasjon over lange strekk. 18 AWG × 2C power-conductors er stranded (41 × 0.16 mm) for fleksibilitet og kapasitet for SELV-strøm (24 V typisk Cresnet). 300 V voltage-rating. Lav resistans: maks 21.8 O/km på 18 AWG power, 55.4 O/km på 22 AWG data. Mètre-marked og internt nylon ripcord for rask installasjon.
IEC60332-1 + CPR Eca + Connectivity Assured
IEC60332-1 PVC-jacket for brann-spredning-rating som er nødvendig i kommersielle bygg-installasjoner. CPR Eca-klassifisert (EU Construction Products Regulation – Eca er minimums-rating for fast-installerte kabler). AS/NZS S008:2020-sertifisert og RoHS compliant. Blue/green stripe jacket-farge gir installatør-identifisering – ikke forveksles med ren strøm-kabel eller ren data-kabel. 6.0 mm OD, 30 mm minimum bend-radius. 305 m installer-reel. Bakket av Kordz livstidsgaranti som forventet på passive bulk-kabler.
Nøkkelspesifikasjoner
| Type | Hybrid Control Cable (power + RS-485 data) |
| Serie | Kordz ONE |
| Power conductors | 2C × 18 AWG (41×0.16 mm), OFC stranded |
| Data conductors | 1P × 22 AWG (7×0.25 mm), twisted pair |
| Data shielding | 100% aluminum-foil |
| Impedance (data) | 100 ± 15 O |
| Voltage rating | 300 V |
| Power resistance | Maks 21.8 O/km @ 20 °C (18 AWG) |
| Data resistance | Maks 55.4 O/km @ 20 °C (22 AWG) |
| Kabel-diameter | 6.0 ± 0.2 mm OD |
| Bend-radius | 30 mm minimum |
| Cable jacket | IEC60332-1 PVC, CPR Eca |
| Compliance | AS/NZS S008:2020, RoHS, CPR Eca |
| Bruksområder | Lutron Control, Crestron Cresnet, Control4 |
| Marking | Mètre-marked + internt nylon ripcord |
| Lengde | 305 m / 1000 ft reel-boks |
| Farge | Blå med grønn stripe (BL) |
| Garanti | Kordz limited lifetime warranty |
ONE Control Cable er hybrid 18AWG+22AWG-bulken for Lutron/Crestron/Control4-installasjoner – én kabel, full automasjon.
