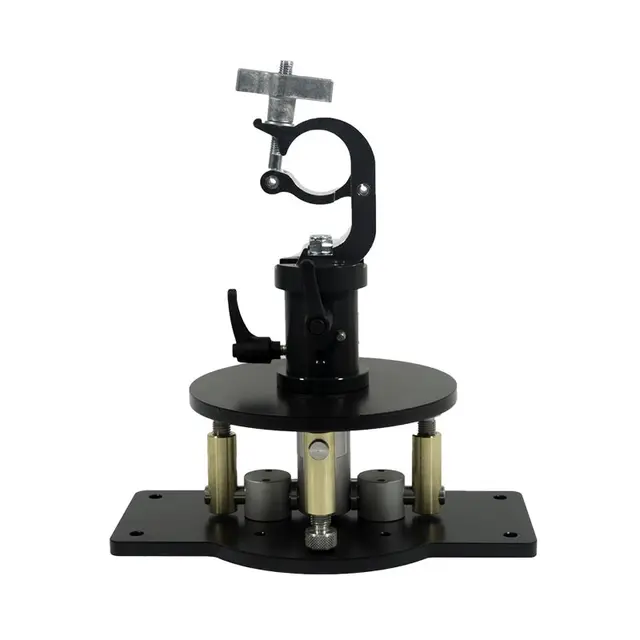

Euromet K-TILT truss-adapter for Kalibro – én klemme, justering i tre akser
K-TILT er en truss-adapter for Kalibro-bur og andre Euromet-produkter med standardfeste, med én klemme for truss-rør på 48–51 mm og en SWL på 250 kg. Adapteren gir kontrollert mikrojustering i tre akser: pitch og roll ±10° og full 360° yaw. Alle tre justeringene er svært presise, kontrolleres med gjengede tapper og har sikkerhetslåser som holder posisjonen når den er funnet.
Pitch ±10° | | Roll ±10° | | Yaw 360° | | Truss-rør 48–51 mm | | SWL 250 kg | | Mål 340 × 220 × 365 mm |
Forhåndsorientering i truss
Takket være full rotasjon og vide tiltvinkler kan buret orienteres på forhånd – også i krevende installasjoner med upraktiske festepunkter eller ved spesielle, vinklede projeksjoner. Når trussoppsettet er festet, finkalibreres projektoren i buret.
Montering og kompatibilitet
K-TILT har Euromets standardfeste og kan monteres direkte på burets feste, eller på stengene i et Kalibro-bur via tilleggsplate 20910 (landscape) eller 20911 (portrait/floor). Denne versjonen har én klemme i stedet for to: enklere montering, men halvert SWL sammenlignet med tvillingmodellen med to klemmer. Klemmen festes med M12-skrue, og adapteren er IMQ-sertifisert etter EN 62368-1:2014+A11:2017, klausul 8.7.
Nøkkelspesifikasjoner
| Type | Truss-adapter med 3-akset justering |
| Moduser | Floor / landscape / portrait |
| Justering | Pitch ±10°, roll ±10°, yaw 360° |
| Klemme | 1 stk, rør 48–51 mm, M12 |
| SWL | 250 kg |
| Kompatibilitet | Euromet standardfeste; Kalibro-stenger via 20910 / 20911 |
| Materiale | Jern, aluminium, messing |
| Overflate | Pulverlakkert |
| Mål | 340 × 220 × 365 mm |
| Emballasje | 360 × 240 × 390 mm |
| Sertifisering | IMQ, EN 62368-1:2014+A11:2017 kl. 8.7 |
| Produktkode | 17729 |
K-TILT gjør Kalibro-buret klart for truss – grovinnretting i trussen, finkalibrering i buret.
