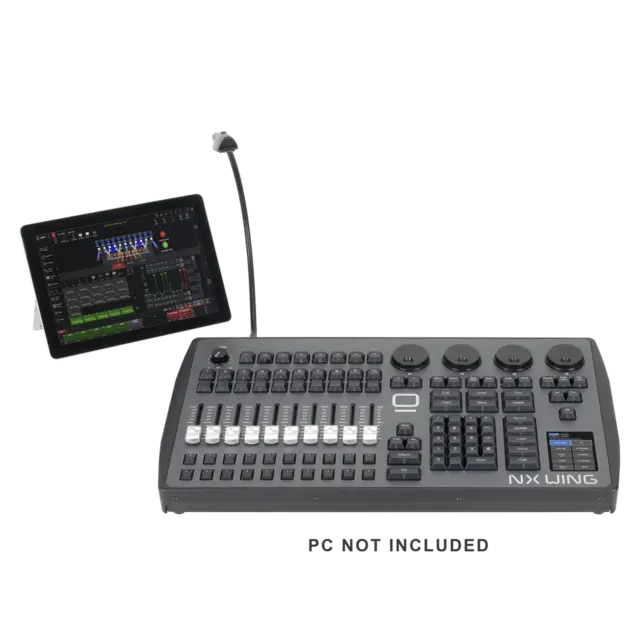

Elation NX Wing – USB-kontrolloverflate for ONYX på PC, 64 universer

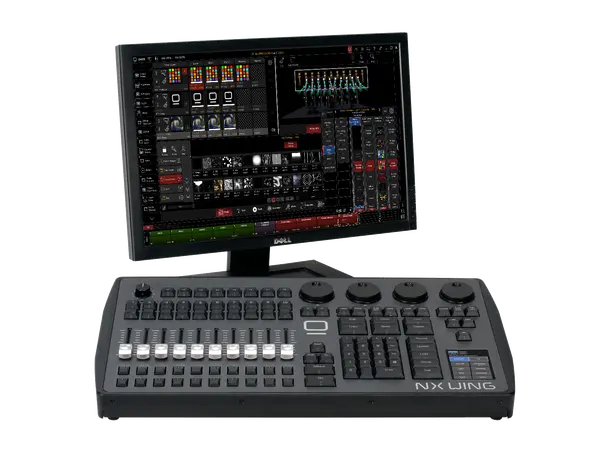

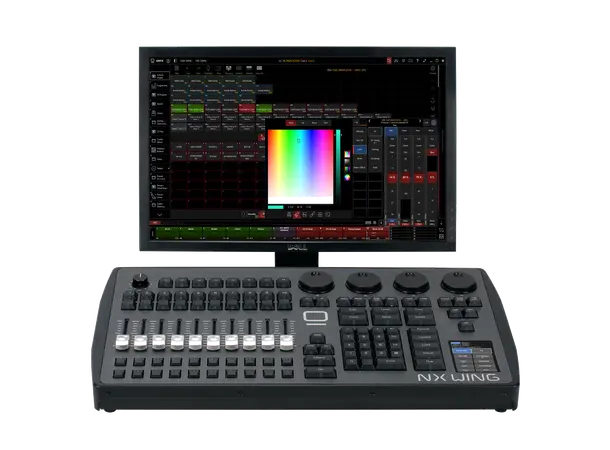

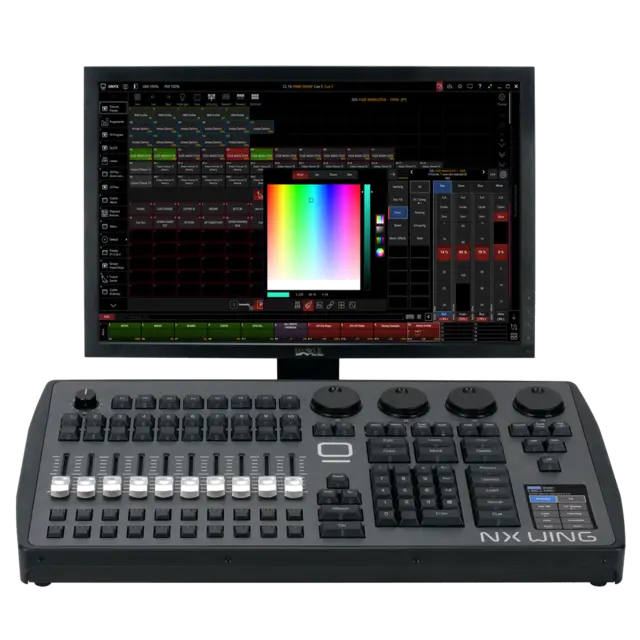

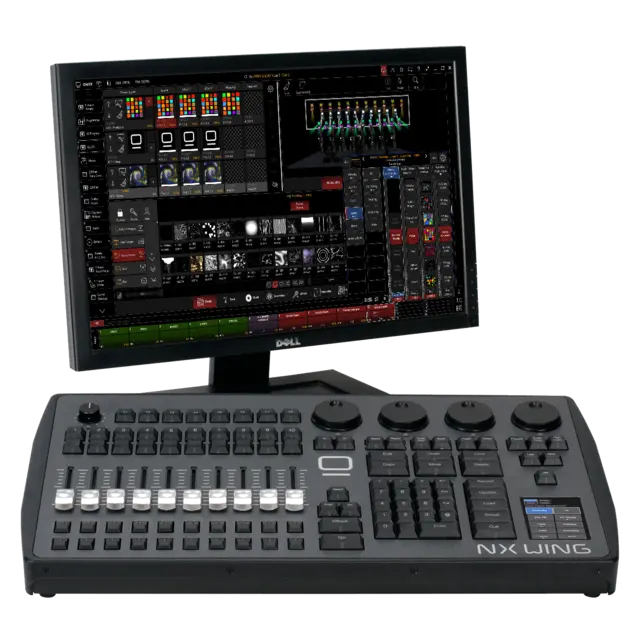

NX Wing er den komplementære USB-kontrolloverflaten til Obsidian Control Systems' ONYX-plattform. Basert på NX 2-konsollen benytter NX Wing det samme robuste designet og de samme komponentene, med identisk fotavtrykk og layout. Via USB-tilkoblingen gir NX Wing en responsiv, profesjonell maskinvareoverflate for å kjøre ONYX på ethvert PC-system uten kompromisser. Enhver ONYX-bruker vil kjenne seg umiddelbart igjen på NX Wing, og ingen oppsett eller ekstra installasjon kreves. NX Wing gir omfattende tilkobling med 4 DMX-porter, MIDI og Timecode-porter, og låser opp 64 universer med styring når den kobles til ONYX på en PC.

Kontrolloverflate

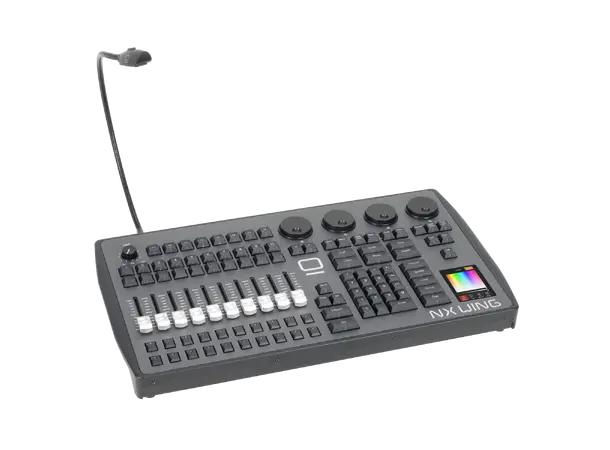

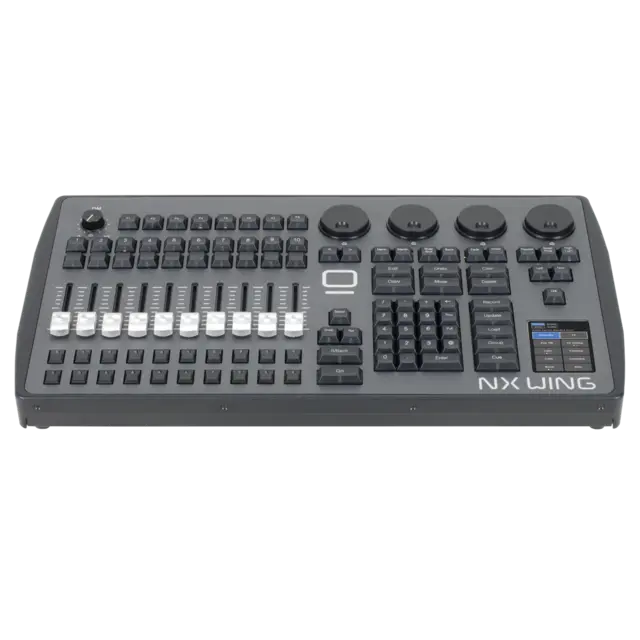

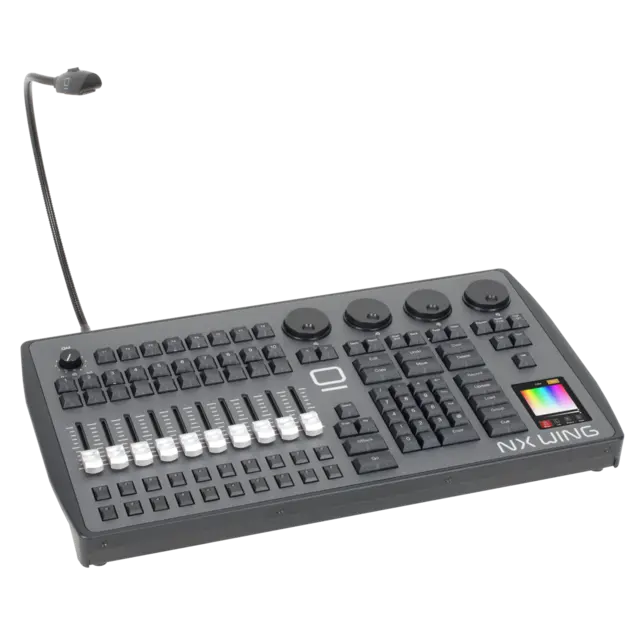

Overflaten har 10 stk 60 mm playback-faders, hver med 4 funksjonstilordnede knapper, samt 8 tilpassbare multifunksjonstaster og en dedikert Playback Select-knapp. Master Go-seksjonen har Go, Pause, Snap og Release, og 4 digitale rotasjonsenkodere med trykkfunksjon og status-LED gir direkte tilgang til armaturparametere. Et 3,5" RGB-touchscreen viser parametergrupper, effektparametere, fanning og globale timinger, i tillegg til grand master-fader, Blind/HighLight/Last/Next-knapper og fullt numerisk tastatur.

Tilkobling og nettverk

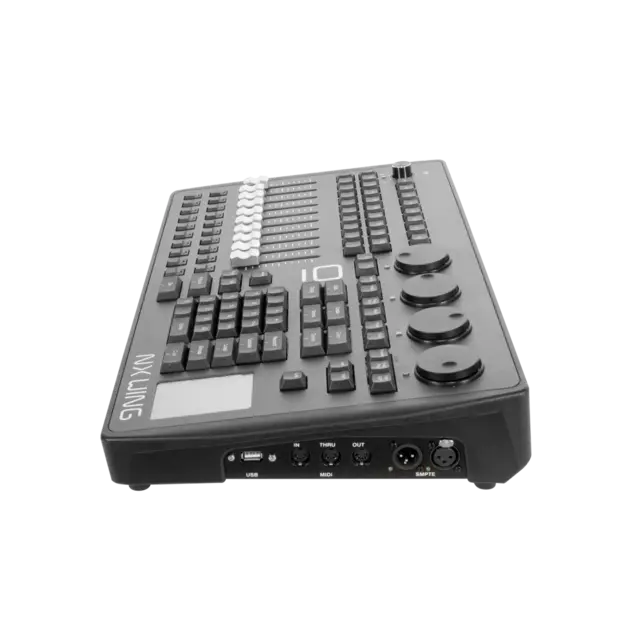

NX Wing kobles til PC via USB 2.0 B og gir 4 DMX/RDM-universer in/out via låsbar 5-pin XLR, MIDI in/out/thru via 5-pin DIN og SMPTE Timecode in/out via 3-pin XLR. 10/100 Ethernet dekker Art-Net DMX-output, mens 100/1000 Ethernet dekker X-Net, fjernstyring og sACN. Enheten er plug and play for enhver PC med ONYX installert, og krever Windows 10/11 64-bit, Intel Core i3 6. generasjon eller bedre, 8 GB RAM og SSD-lagring.

Strøm og fysiske mål

NX Wing veier 4,6 kg og måler L300 × B540 × H99 mm. Enheten strømforsynes via en medfølgende ekstern 12VDC-PSU (100-240V nominelt, 50/60 Hz, maks 3A inngang, 11A/132W maks utgang på 12VDC). Pakken inkluderer RGB LED-skrivebordslampe, vinklet XLR-kontakt, 13" støvtrekk, Obsidian USB-kabel og 1,5 m strømkabel med 3-pin IEC.

Nøkkelspesifikasjoner

Passer ONYX-brukere som vil styre store show fra PC med fysisk kontrolloverflate.
